考虑到马上要开始上班了，特别需要一个手感好又不会吵到同事的键盘，所以就撸了个Type-S回来。其实我早就有想法搞一把Type-S，但是出于几点考虑一直没有入手：

1. HHKB的方向键位置太奇怪了，我之前用了很久KBT Pure，所以我对于Fn组合键没有任何不习惯，但是我实在不习惯HHKB的方向键位置。
2. HHKB的Fn键离主键区太远了，小键盘经常需要用到Fn，离的太远很麻烦

后来我找到了一个完美的解决方案，就是给HHKB换一个可编程的主控，这样就可以任意更改键位映射了。所以就有了这么一番改造。

工具：
1. HHKB
2. 焊锡丝
3. 跳线
4. 螺丝刀
5. 电烙铁
6. Teensy 2.0主控

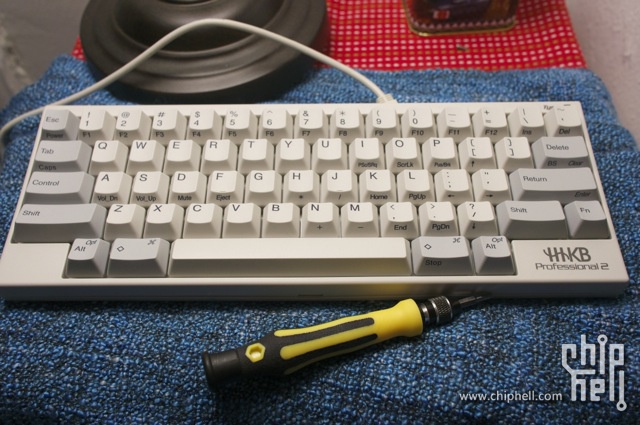

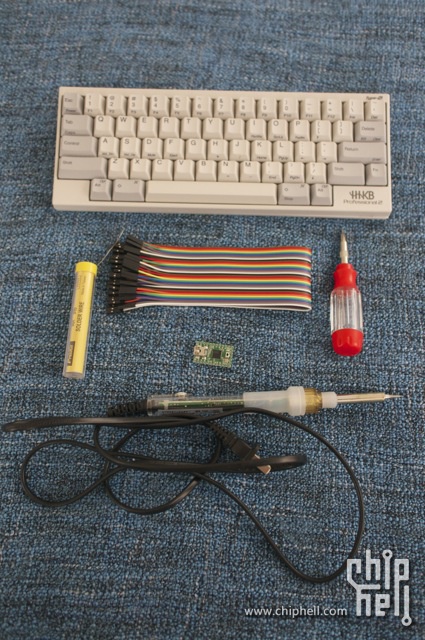

全家福


2014-11-7 10:36 上传

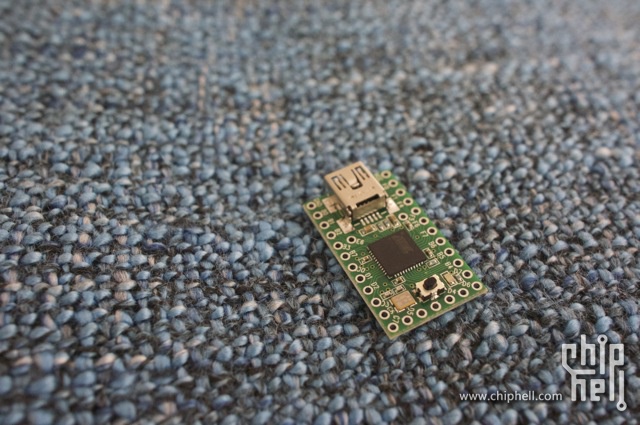

先给今天的主角Teensy 2.0主控来个特写。


2014-11-7 10:37 上传

拆开HHKB的外壳。


2014-11-7 10:36 上传

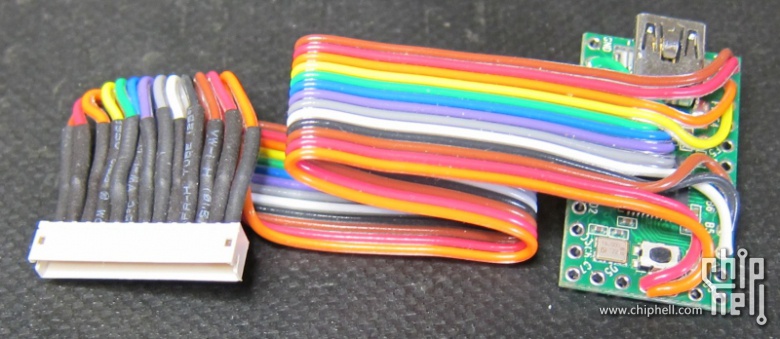

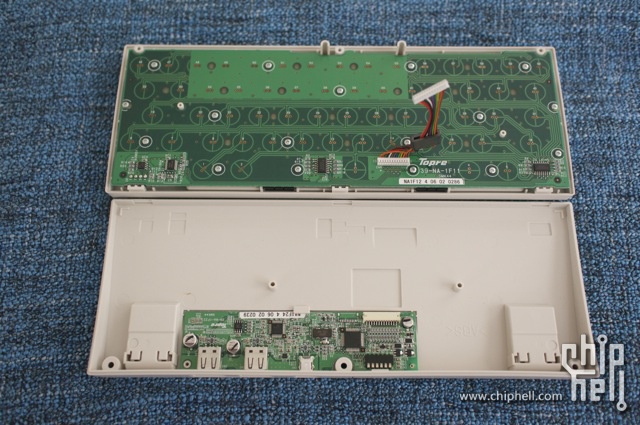

可以看到，HHKB的电路板和主控电路板是分开的，极大的降低了换主控的难度。HHKB电路板接出来13根线，我们要做的任务就是把这13根线通过跳线链接到teensy上去。实现下图这样的效果。


2014-11-7 10:46 上传

焊接过程就不详细说了，整个过程非常痛苦，第一次做这么精细的活儿，眼睛都要瞎掉了，直接上成品图。

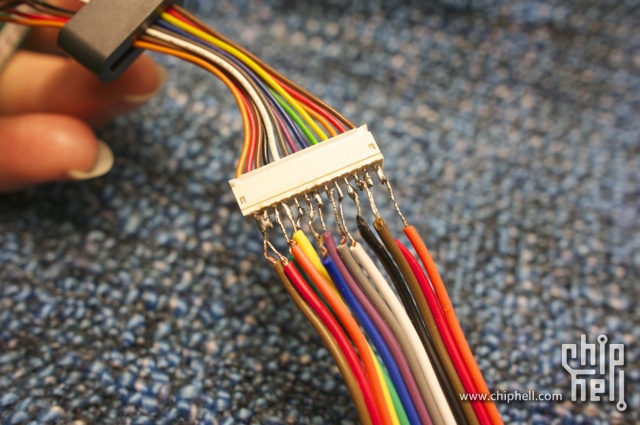

这是其中一头，其实这边应该有绝缘线包起来的，我技术不佳，这一步就跳过了。其实这样做是有问题的，一不小心可能会造成短路，会不会烧键盘不知道，反正到现在还没出过问题。


2014-11-7 10:38 上传

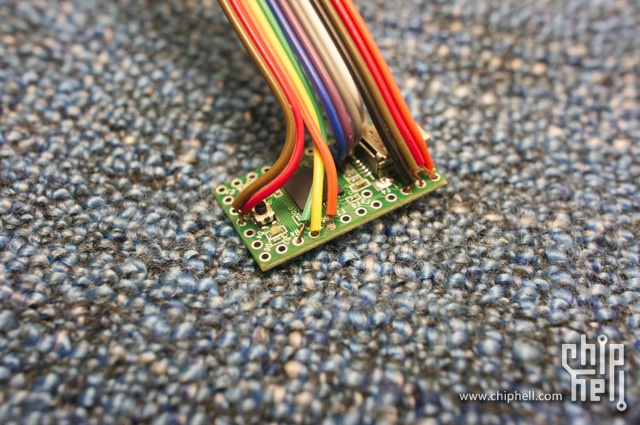

另一头是这样的，线太密了看不出什么名堂来。


2014-11-7 10:44 上传

换好了以后把壳子装好，跟正常的没换过主控的HHKB在外观上没什么区别。


2014-11-7 10:41 上传

主控换好了以后下一步就该刷写固件了。这里我选择的固件TMK是github上面一个基于teensy 2.0的一套开源固件，是由一个日本人编写的，在各种开源键盘项目中经常用到（比如GH60，比如Phantom，比如Ergodox）。这套固件的功能特别强大，可以让你用键盘来实现鼠标的功能，可以让键盘的一个键当两个键来使用（比如按一下空格键输出一个空格，空格和其他键一起按的时候空格就是shift键），支持硬件宏。基本上你想要的功能没有这套固件实现不了的。更改键位映射什么的都是太基本的功能了。目前我还只是把Fn键的位置换到了右ctrl的位置，把Fn层的键位比如上下左右还有多媒体键换到了我熟悉的位置。如果能折腾的话，这套固件有把HHKB变得比全键盘更易用的潜力。比如我是Emacs用户，可以把字母j键改成【和其他键一起按是ctrl，单独按一下还是j】。这样在Emacs下的常见快捷键都不需要移动小指来按ctrl了，方便很多。

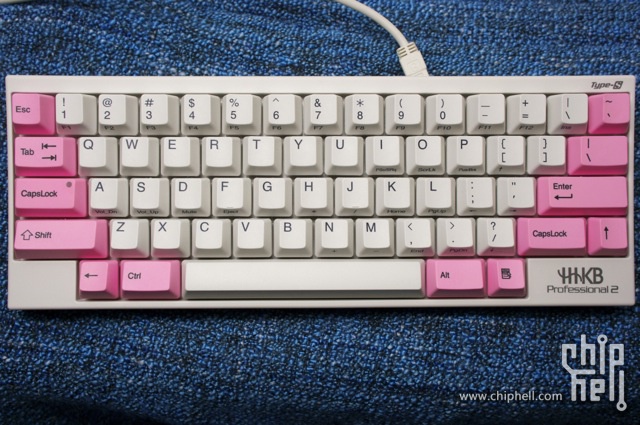

最后上几张HHKB的图吧。

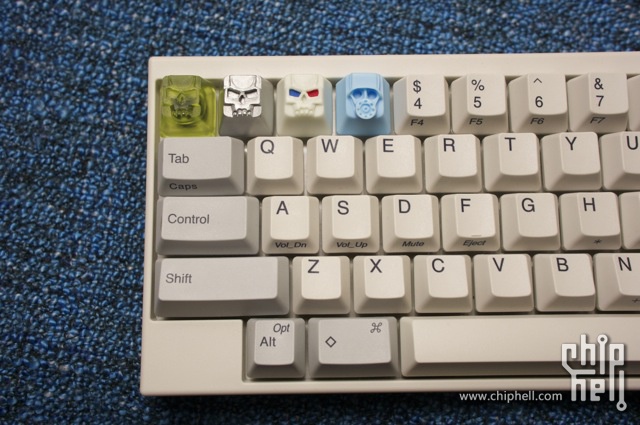

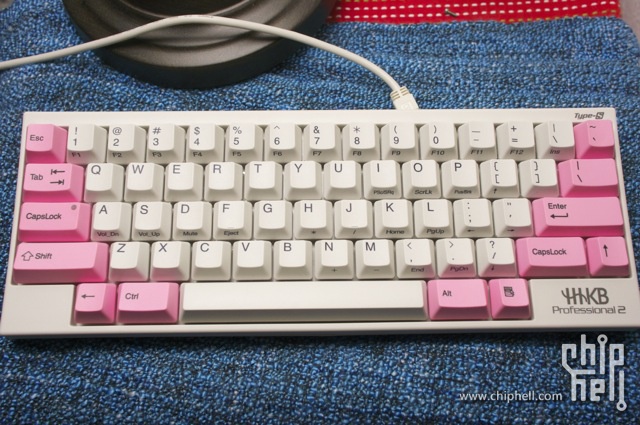

把个性键帽装上看看。
