本帖最后由 itspeeds 于 2013-11-12 18:54 编辑
说实话，我拿到着把键盘的时候真没觉得这是一把值1200的键盘
至于为什么，看完整个帖子就明白了。

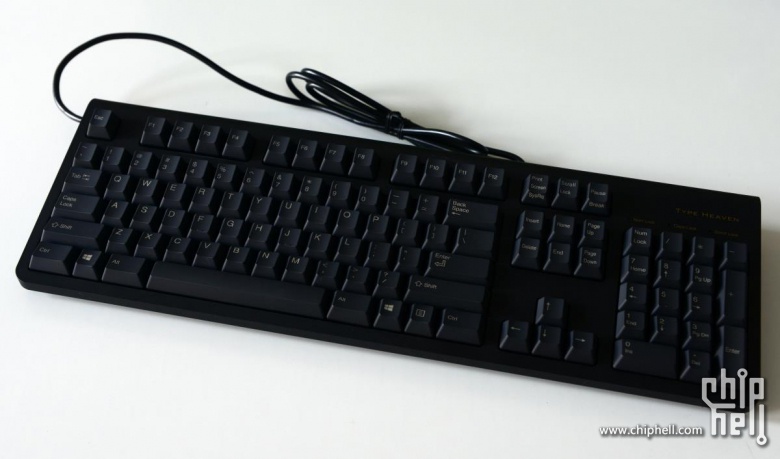

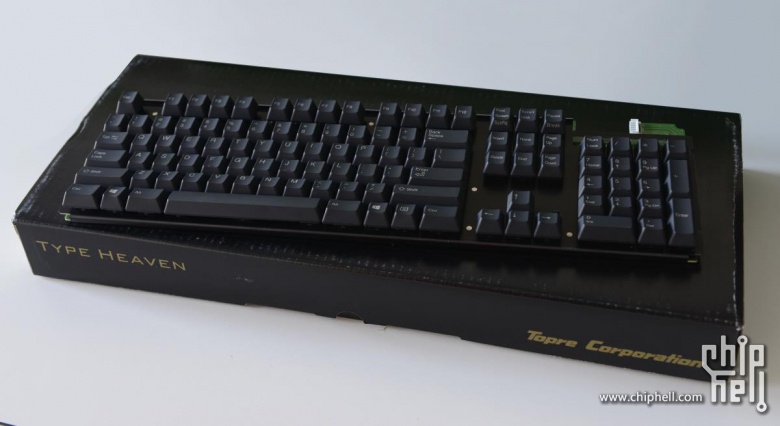

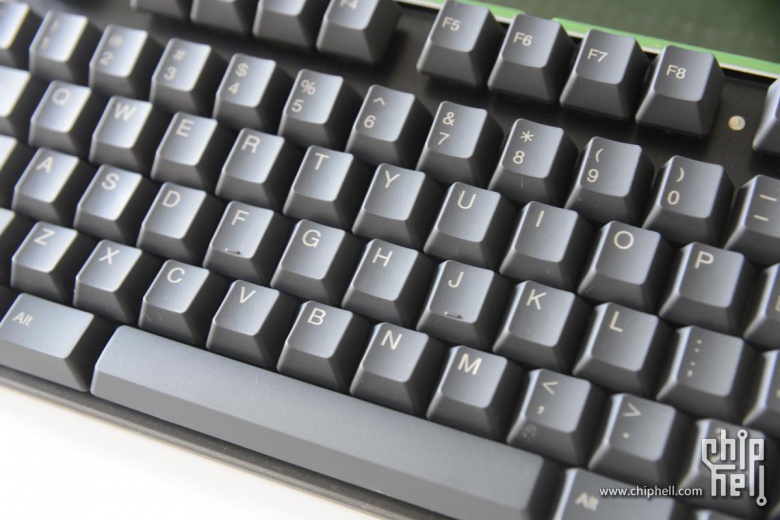

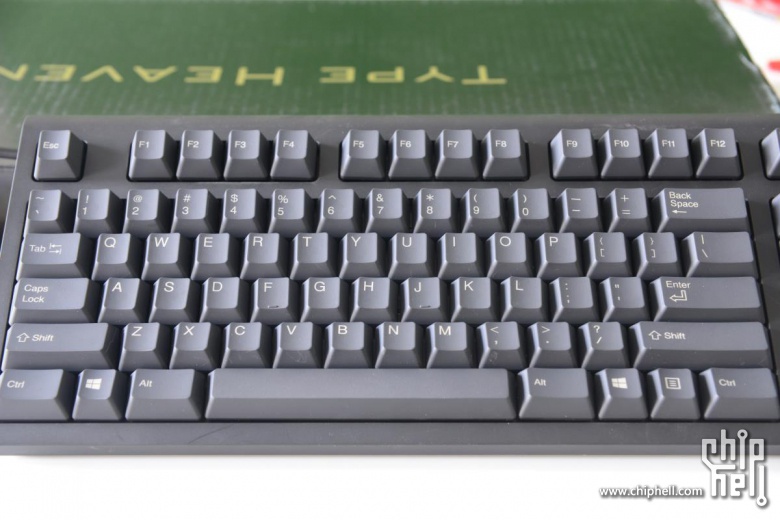

正面定妆照
2013-11-12 16:55 上传

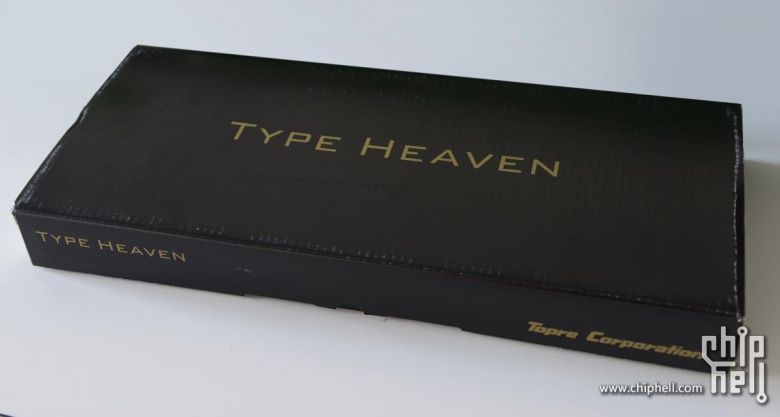

简单的盒子，正面仅有tpye heaven的型号，下面的topre表明了键盘的身份。
2013-11-12 16:55 上传

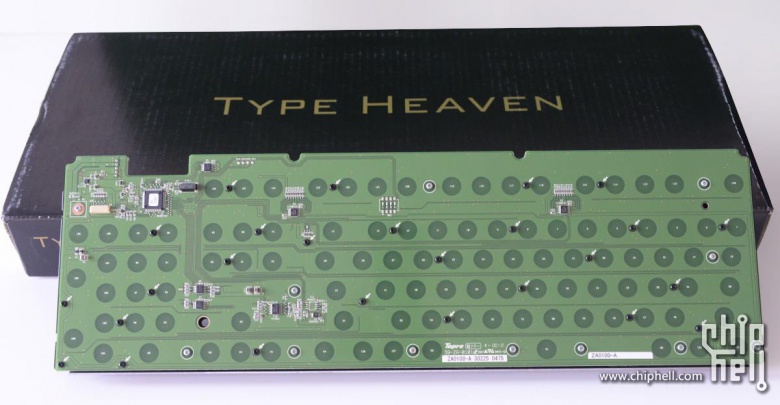

拿到没打几个字就直接拆了，我迫切的想知道，当初让我无比怀念的RF101到哪里去了

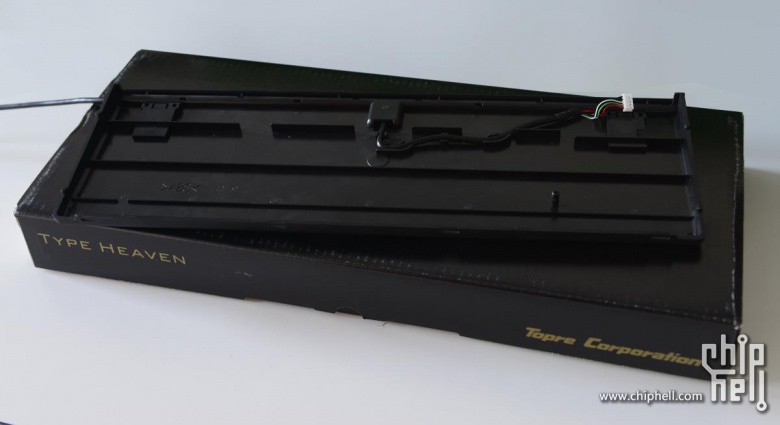

内脏拿出来。。

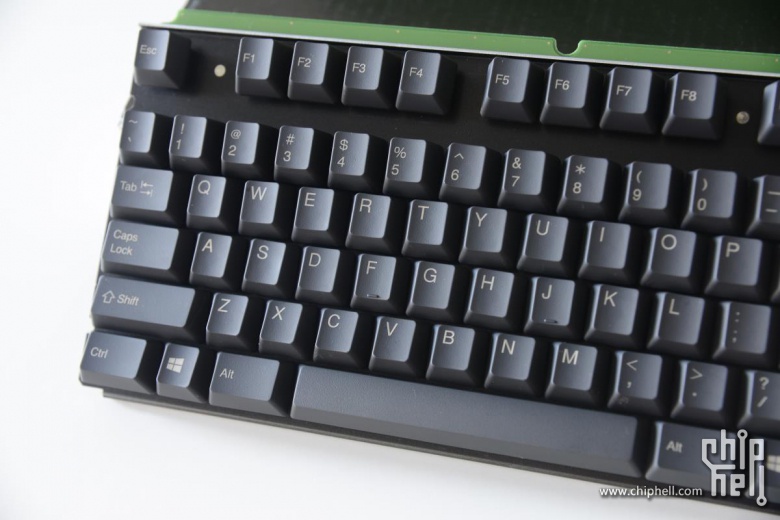

大家先看下大概的样子。
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:55 上传
拆解不复杂，上面有四个螺丝拧下来，底下四个卡扣一卡，上下盖就分离了。

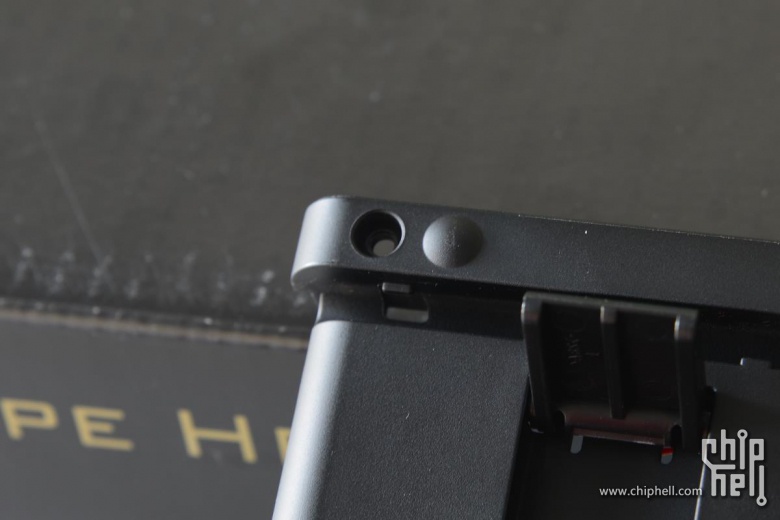

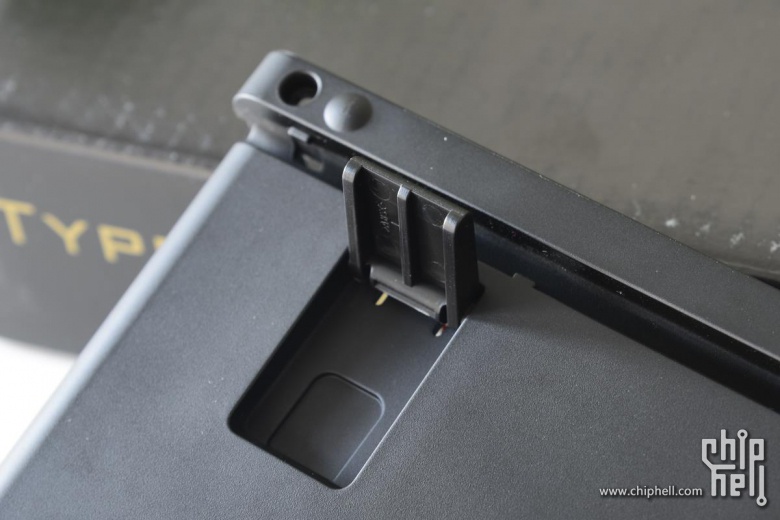

很普通的脚撑
2013-11-12 16:55 上传
2013-11-12 16:55 上传

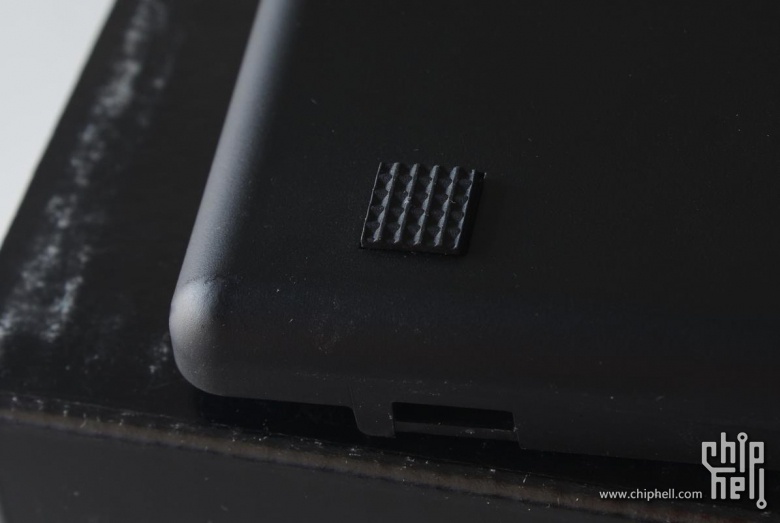

单薄的防滑快，但是很意外，防滑效果很好。
2013-11-12 16:55 上传

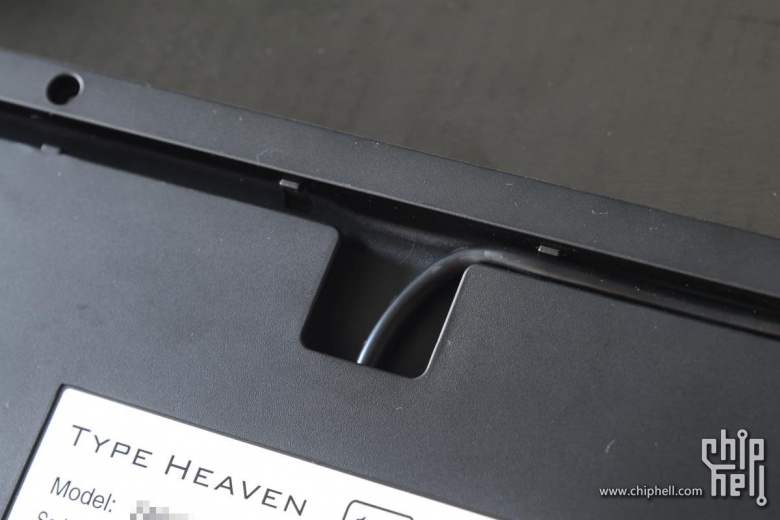

可双向调节的线卡
2013-11-12 16:55 上传
值得吐槽的是线卡实在紧了点，拔出来线材的胶皮也跟着掉了下来
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:55 上传

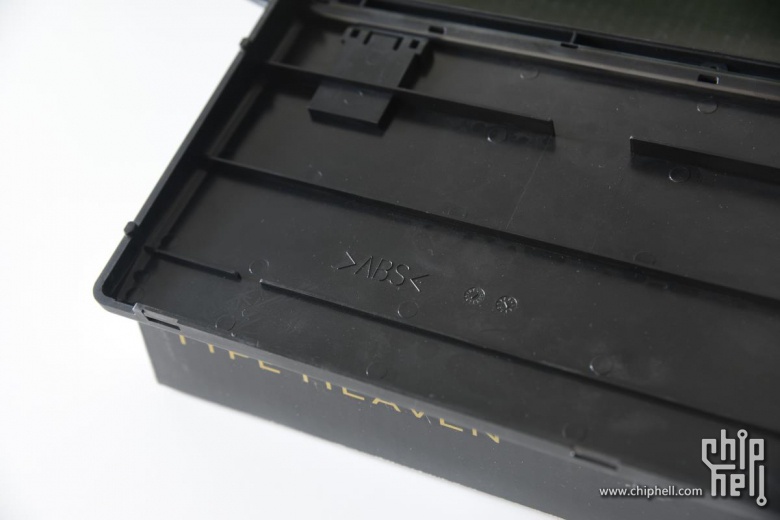

大大的ABS表明了底盖的身份，
2013-11-12 16:55 上传

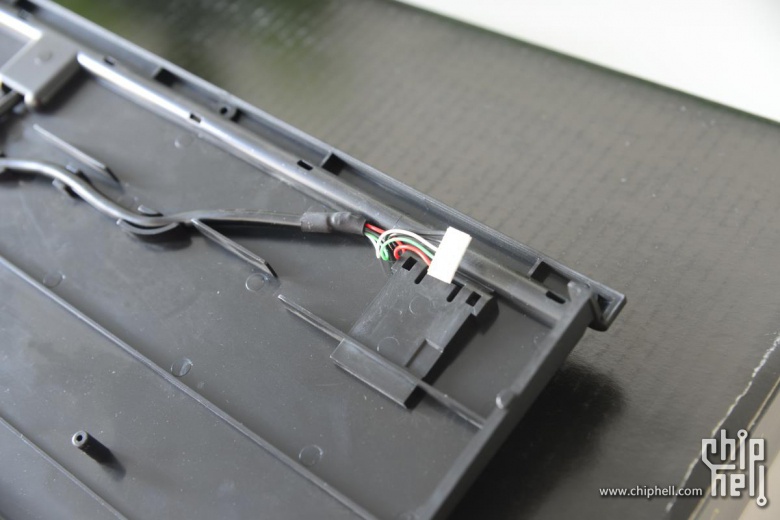

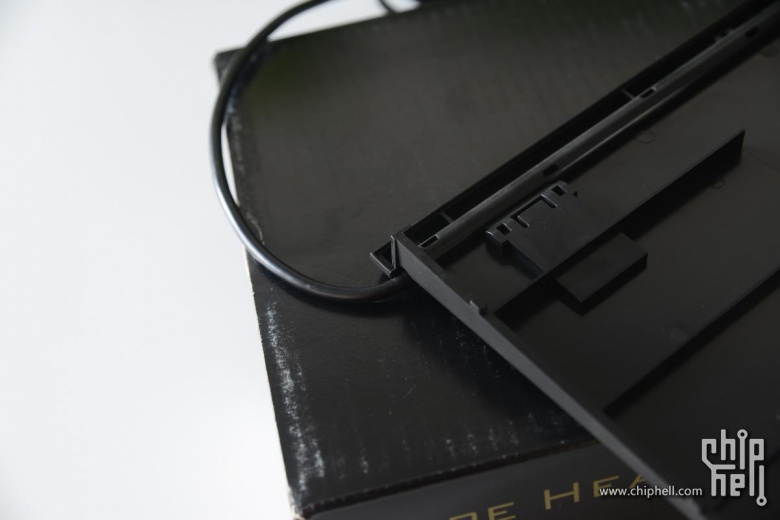

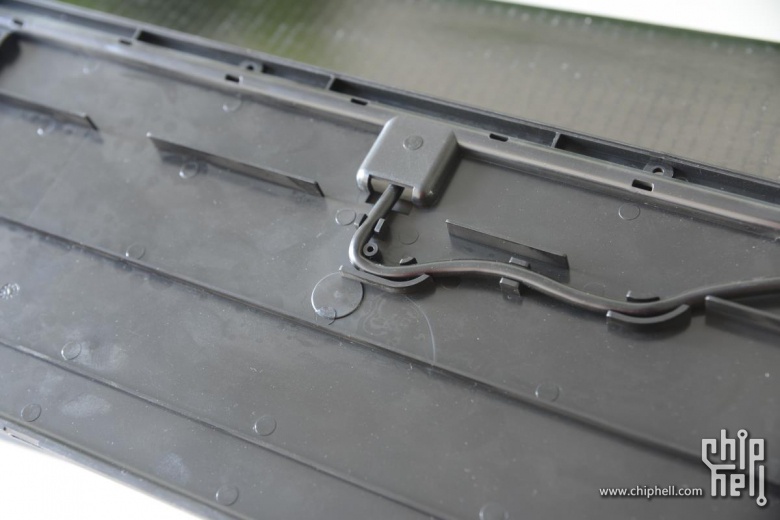

这种导线的设计很多键盘都有
2013-11-12 16:55 上传

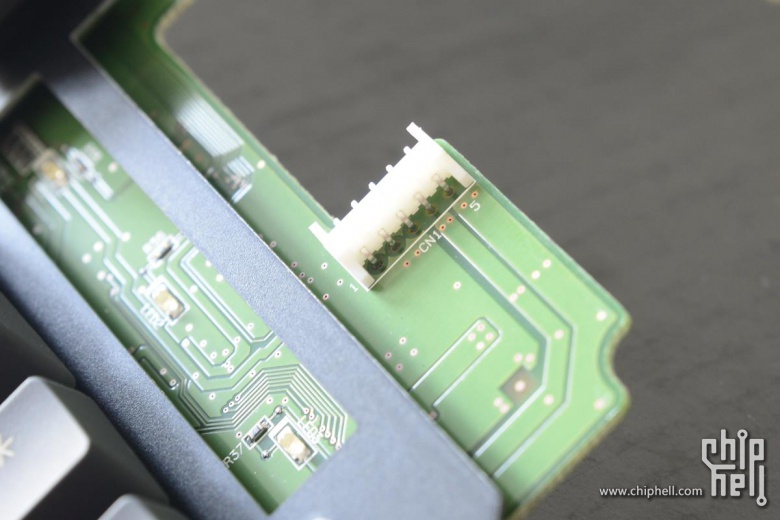

插拔的地方在电路板的上方，这边的设计很赞，这样就不用拆了外壳还要翻开来pcb板才能看到连接的地方
不过这个不是做发烧用的，这种设计对玩家来说除了好拆，其他没意义了。
2013-11-12 16:55 上传
2013-11-12 16:55 上传

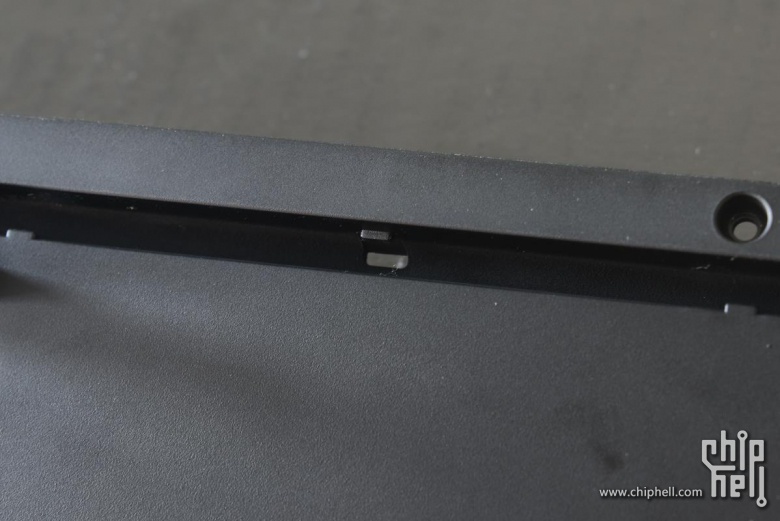

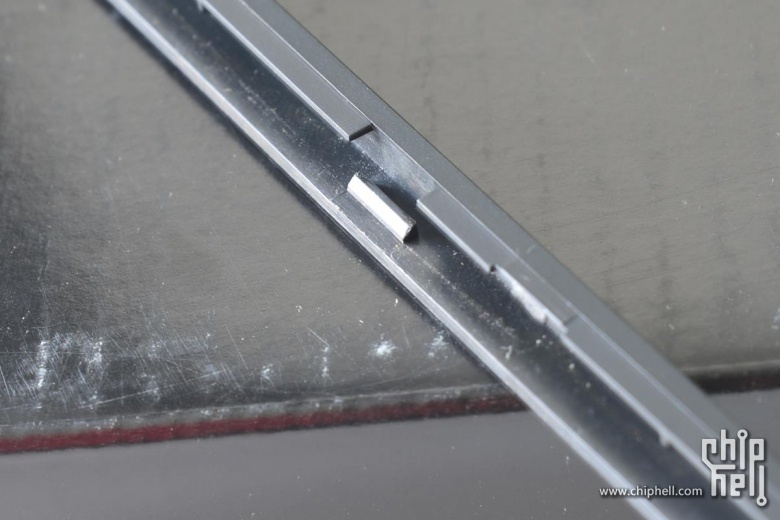

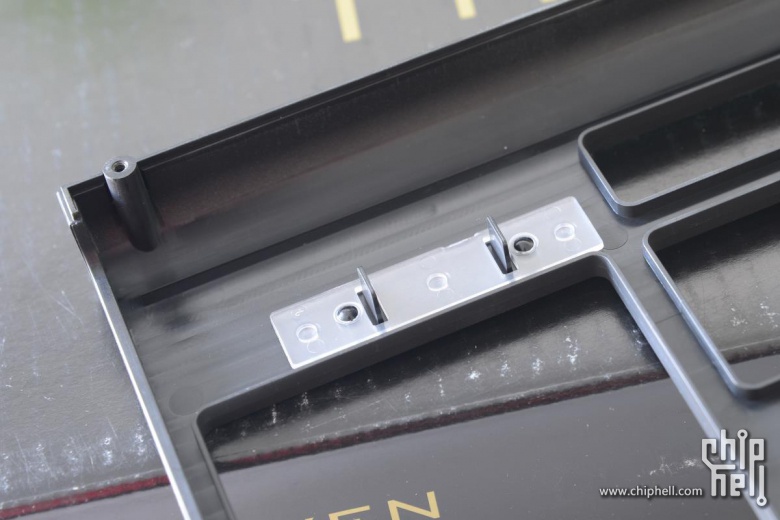

上盖的卡扣
2013-11-12 16:55 上传
下盖的卡槽
2013-11-12 16:55 上传

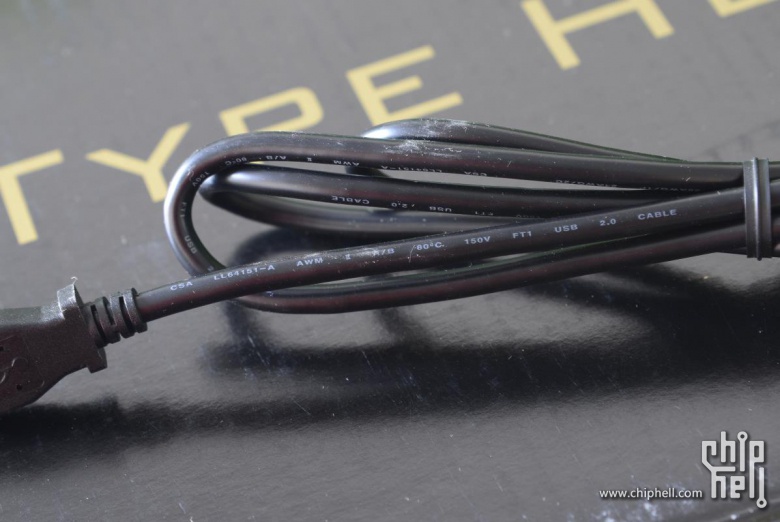

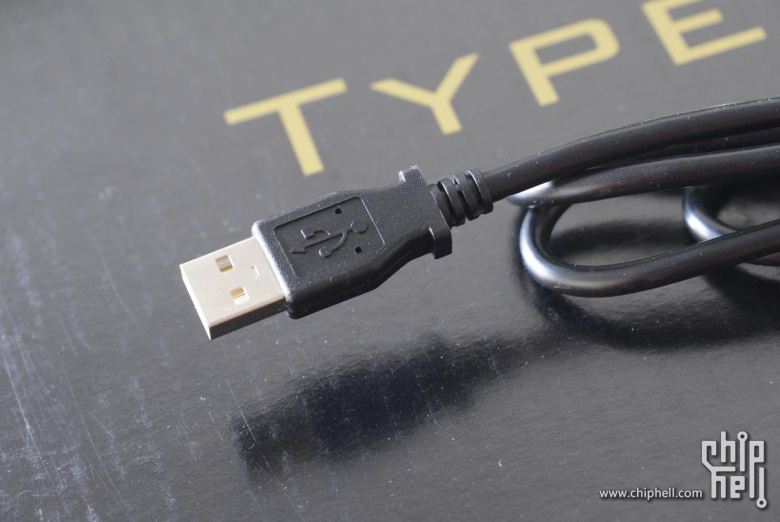

很普通的USB线材
2013-11-12 16:55 上传
2013-11-12 16:55 上传

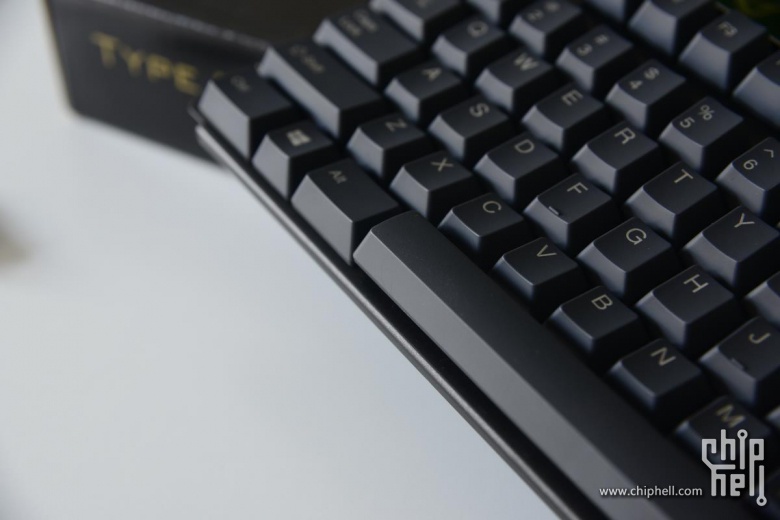

上盖有一种涂层，键帽上也有一种涂层，有那么点类肤质的感觉 不过这个涂层实在太弱了，摸起来很糙，完全没有涂层的效果，反而轻轻用指甲一刮就有一条明显的痕迹
只有上盖有这种涂层也就算了，坑的是键帽上也有这种涂层，摸起来我觉得非常不爽
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:55 上传

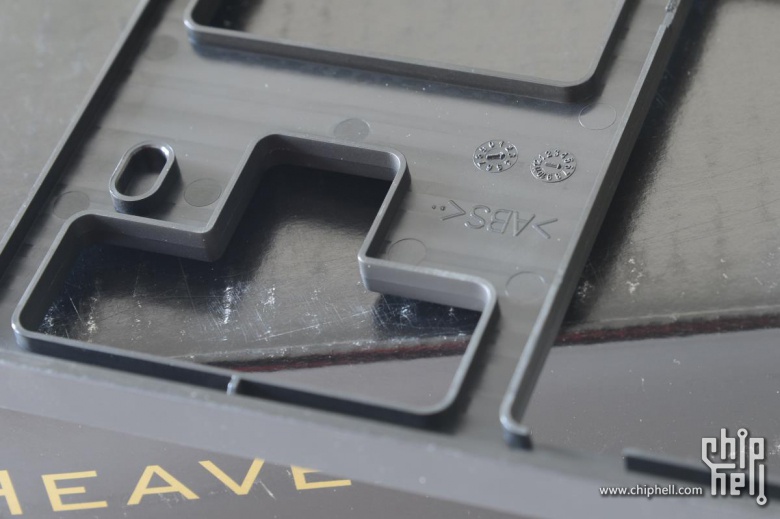

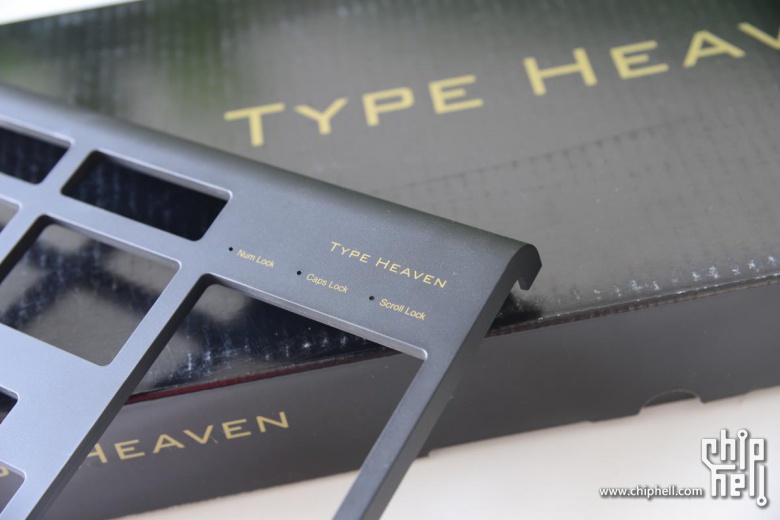

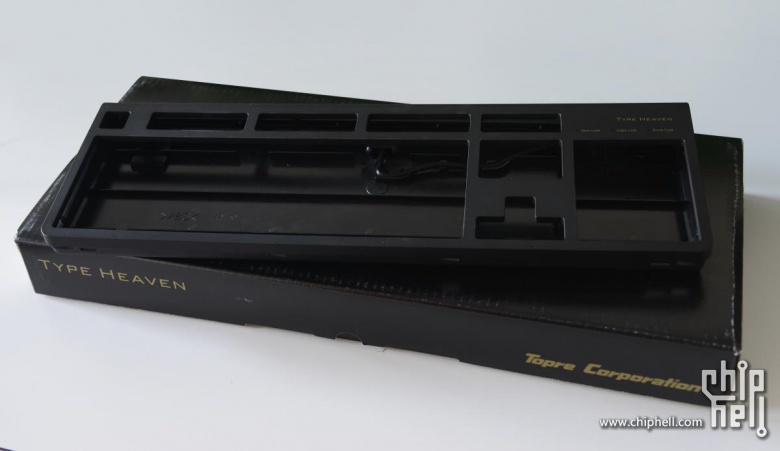

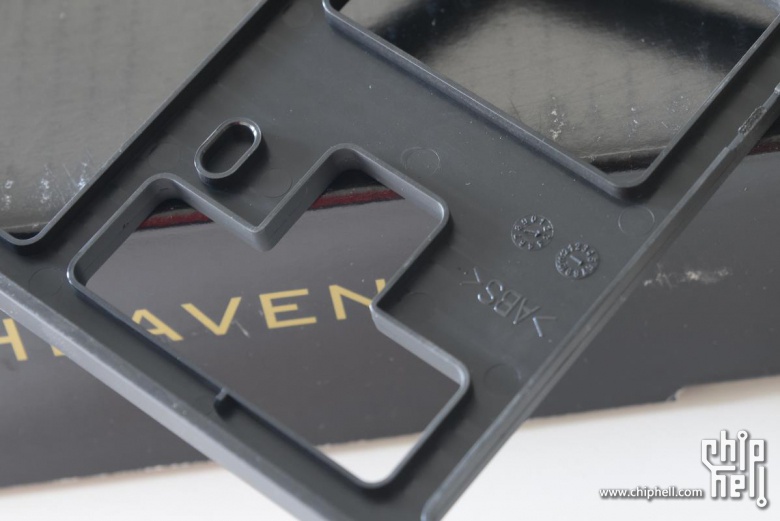

上盖也表明了ABS的材质，边上椭圆的框是干什么的呢？
2013-11-12 16:55 上传
2013-11-12 16:55 上传

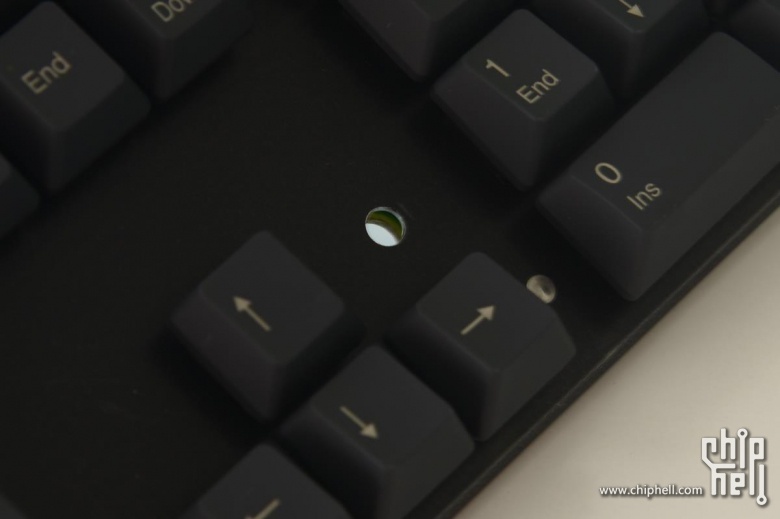

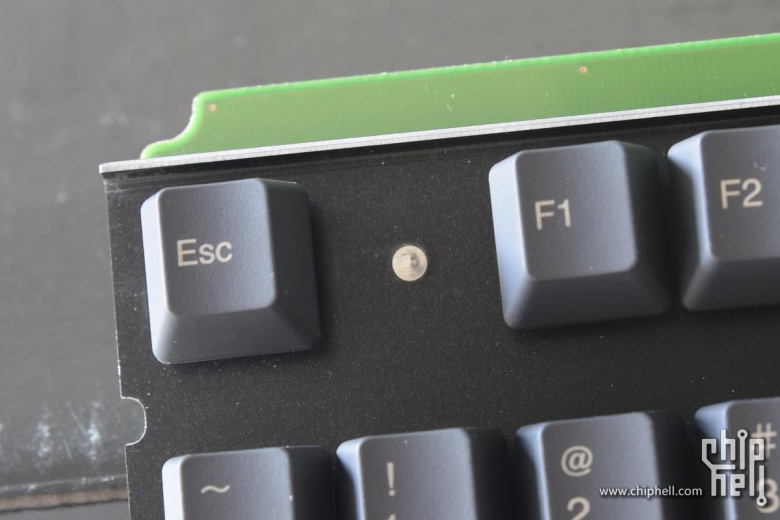

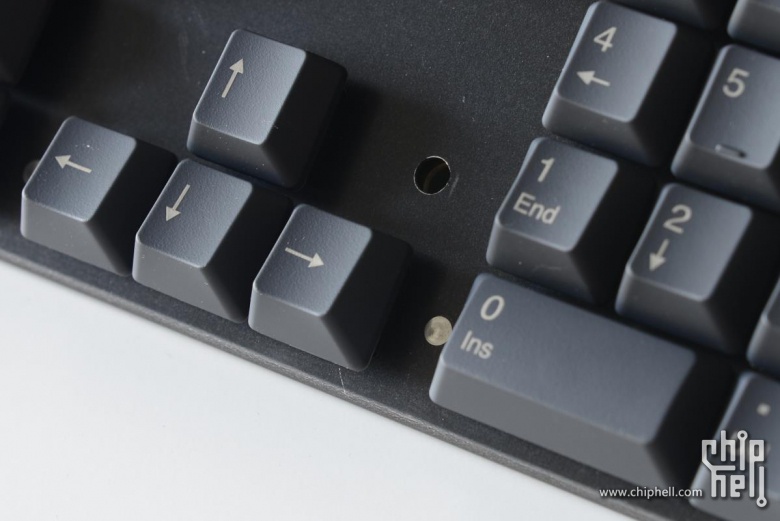

我们可以看到在钢板上有个打洞
2013-11-12 16:55 上传
2013-11-12 16:55 上传

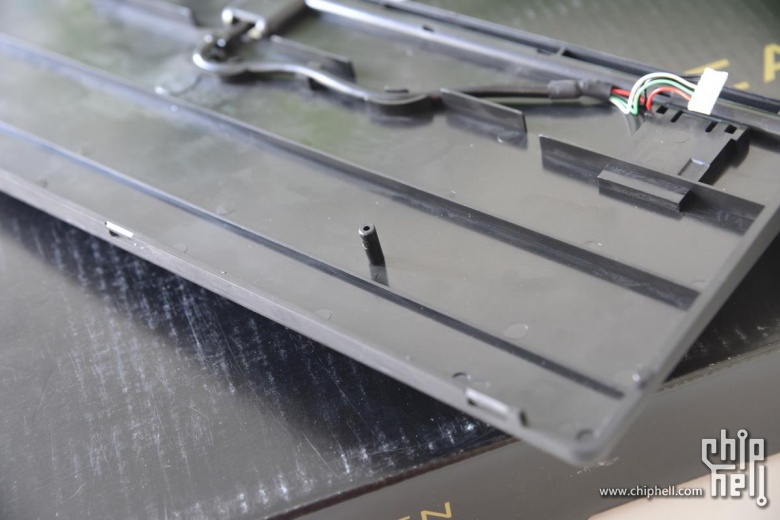

在前面的图里我们可以看到是有根塑料的柱子，正是从这边捅过去的。

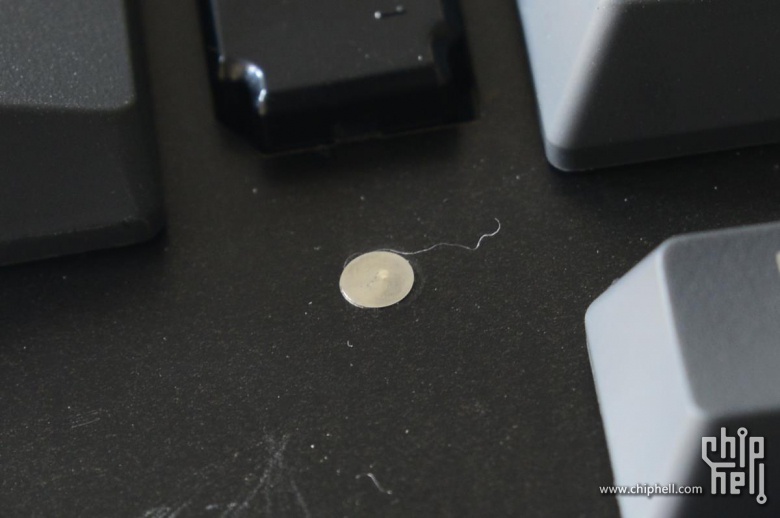

边上还有些白色的焊点
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:55 上传
这些焊点是用来固定链接到PCB用的铜柱用的
2013-11-12 16:55 上传

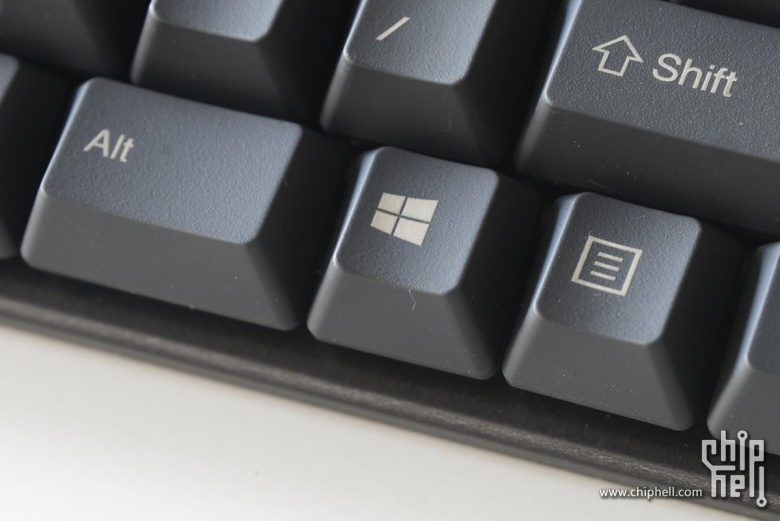

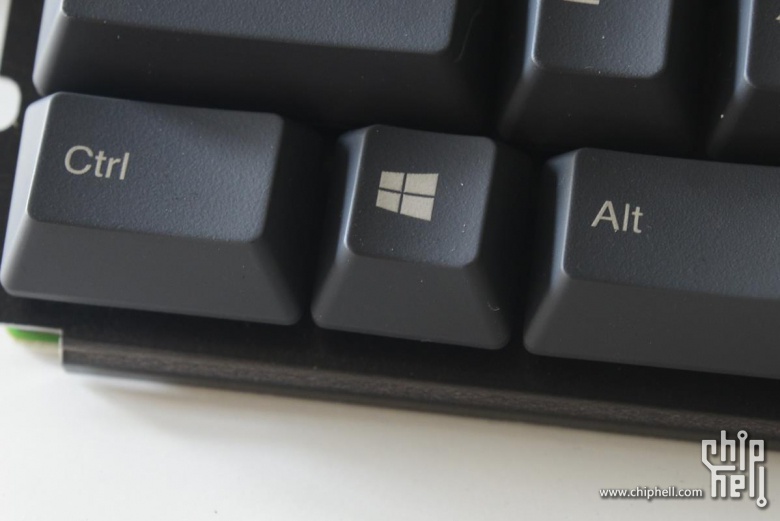

给键帽随便来一张，细心的朋友可能已经看出了一些什么
2013-11-12 16:55 上传
居然是win8。。。
2013-11-12 16:55 上传
2013-11-12 16:55 上传
这边是用来连接前面的那根线用的设计在这个地方的好处就是 好拆。。。。。
2013-11-12 16:55 上传

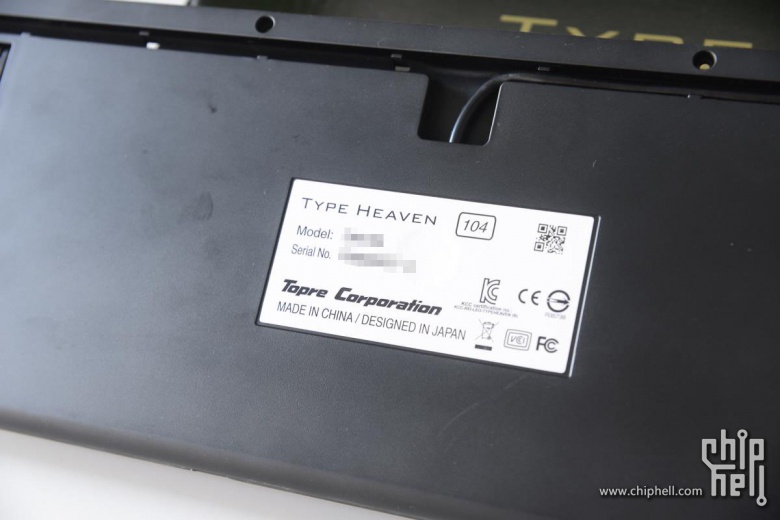

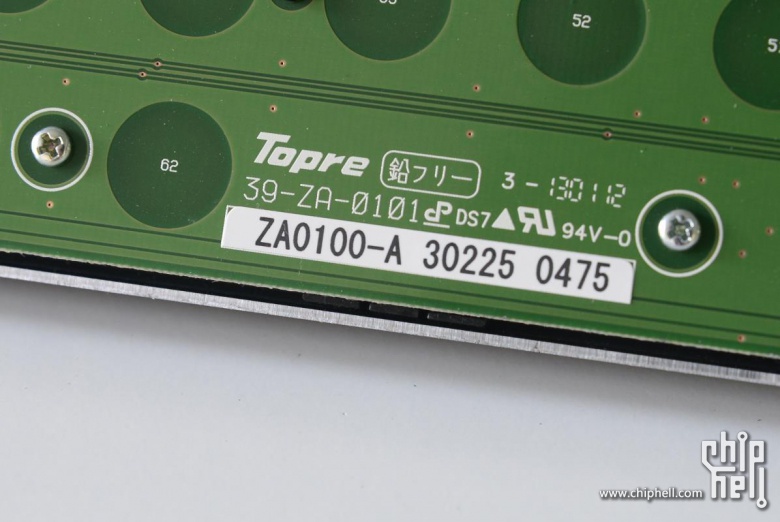

也没有标明产地，窃以为应该不是日本
2013-11-12 16:55 上传
2013-11-12 16:55 上传

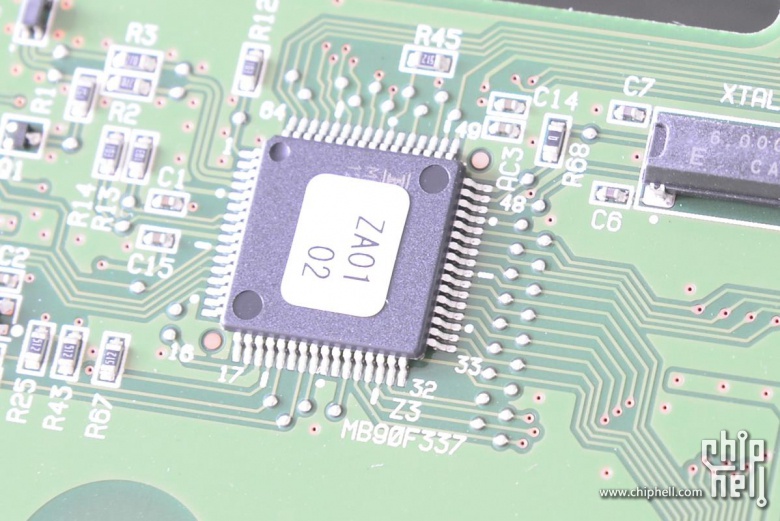

。。。。过曝了。。主控
2013-11-12 16:55 上传

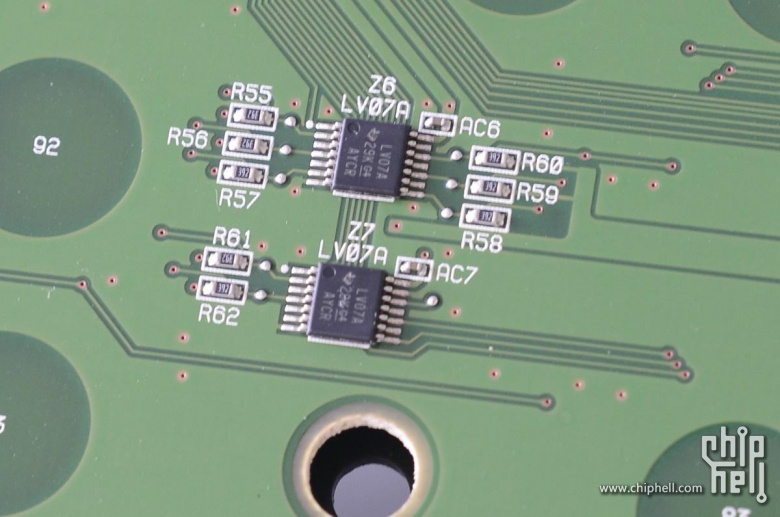

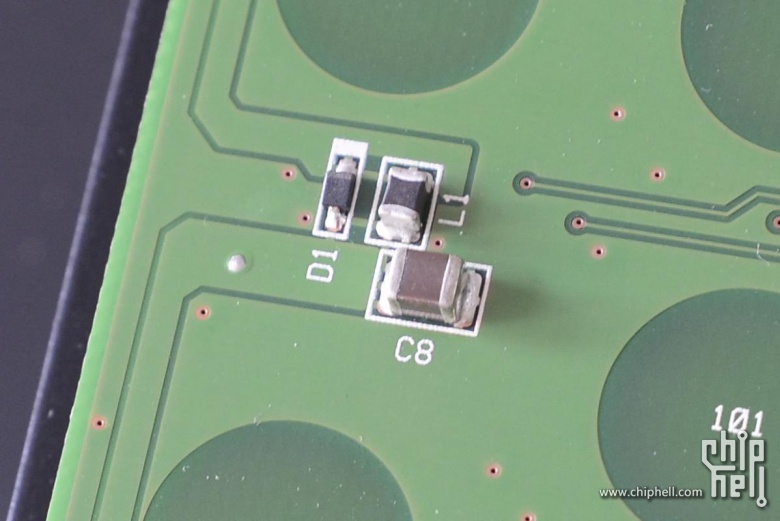

有很多这样的模拟开关，RF的触发方式在很多帖子都能找到，通过这种模拟开关和主控进行通信
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:57 上传

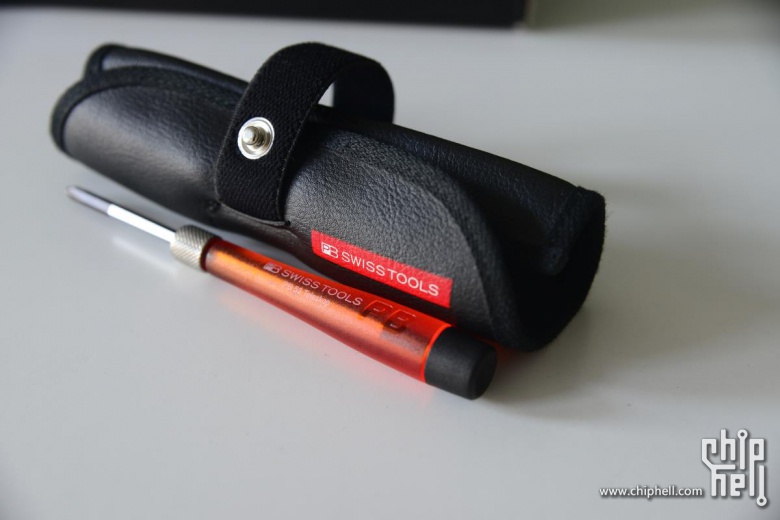

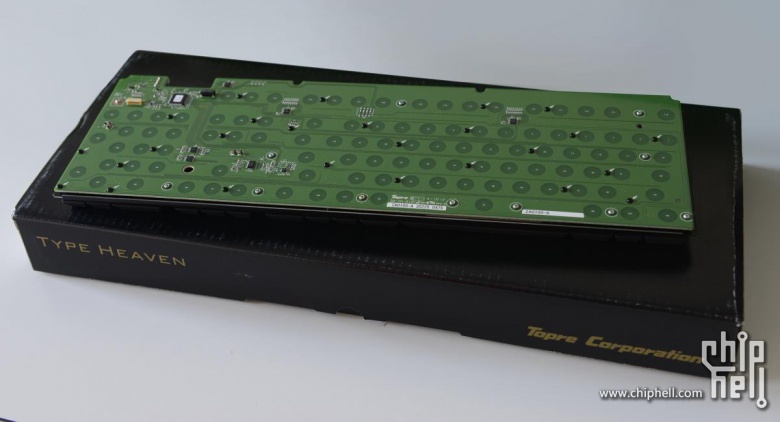

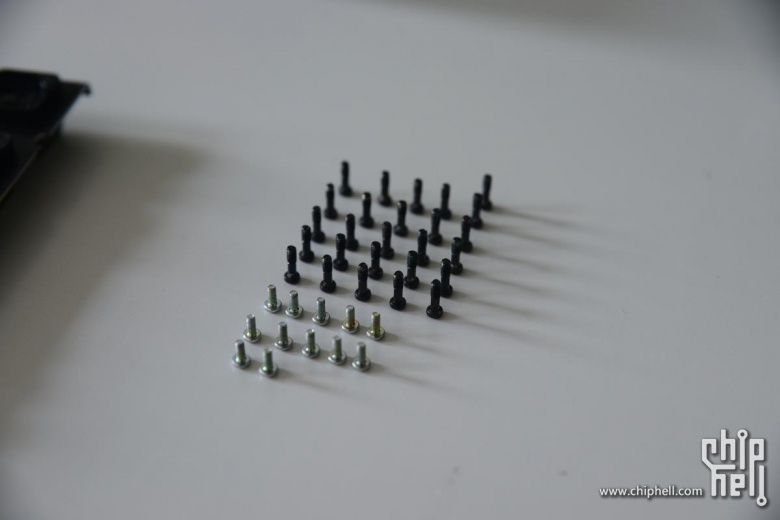

要全面拆解就必须上螺丝刀了。。。。这个螺丝的量。。。。好大
不过因为这个PCB是没焊点的，一把普通的Cherry MX轴的键盘每个轴都和PCB有两个焊点，加上灯的话就一共有400多个连接点，所以不要认为这么多螺丝是日本人的什么什么的体现。。。。这只是必要的工业设计。

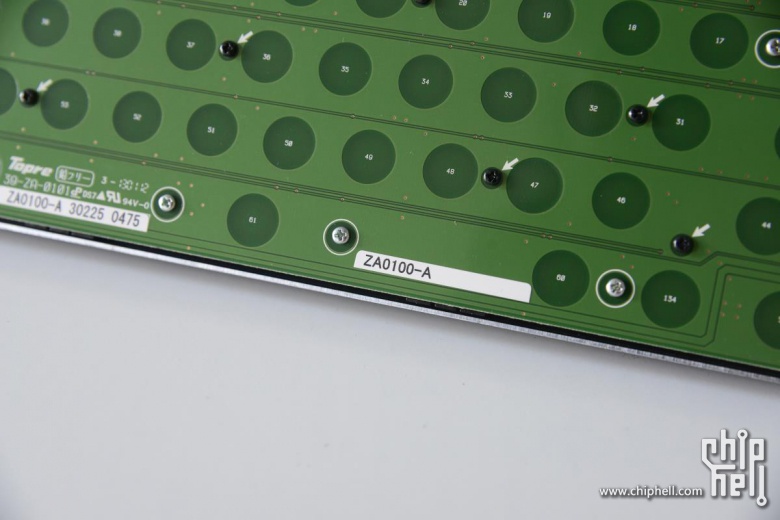

白圈里的螺丝都是和铜柱连接的，黑色的螺丝则是直接和上面的钢板连接，这个钢板非常糟糕，拧下来的时候很费力，拧上去的时候更加费力，可见螺丝和钢板的选材。。。。。
2013-11-12 16:55 上传
2013-11-12 16:55 上传
整个键盘只有空格有卫星轴的设计，其他大键位均没有
2013-11-12 16:55 上传
2013-11-12 16:55 上传
2013-11-12 16:55 上传

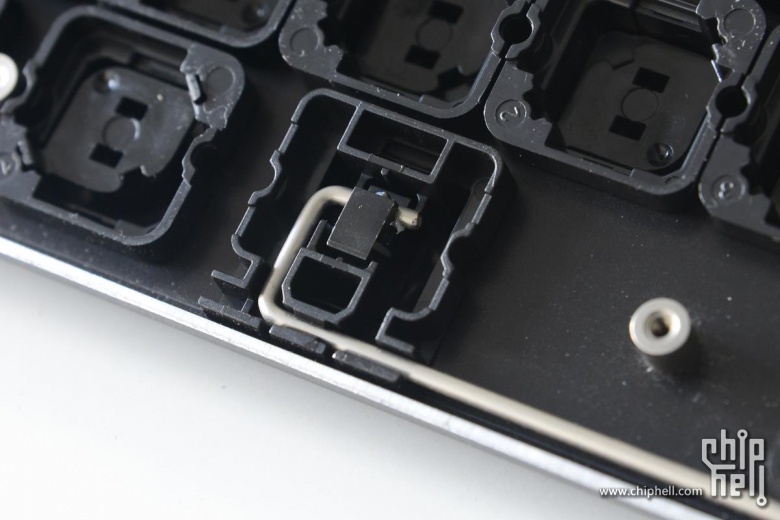

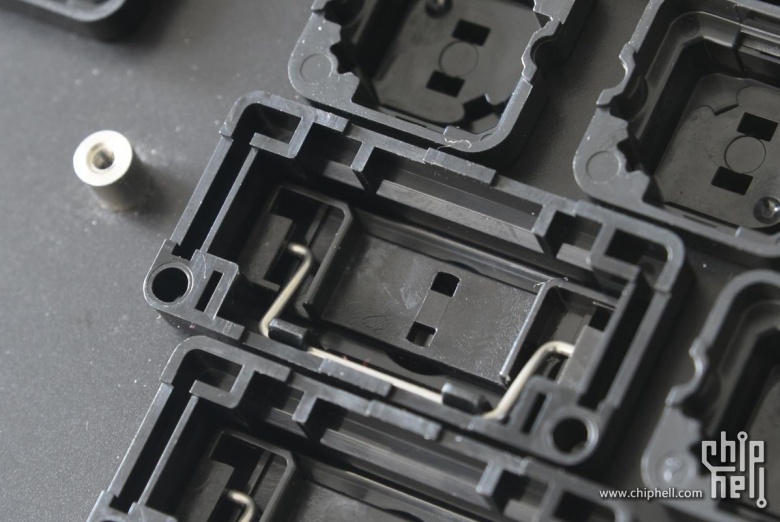

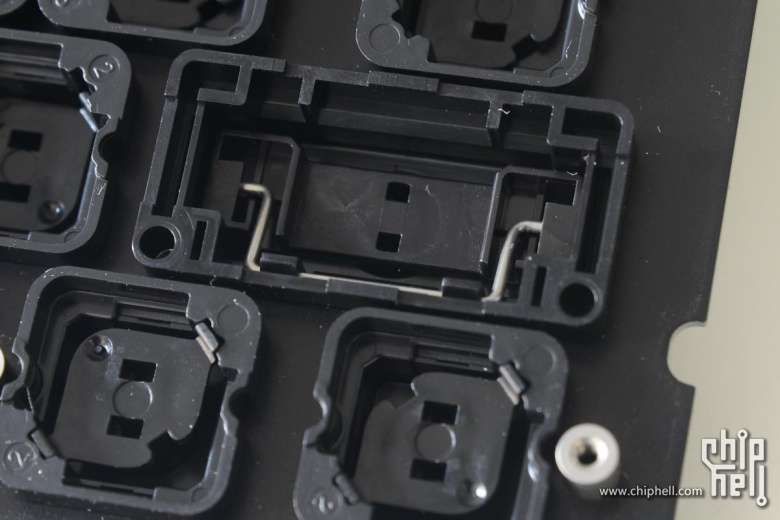

这个看到很像平衡杆的玩意，仔细思考一下，好像是能起到一点点作用
RF也没有平衡杆，但是为啥都是一样的设计 出来的手感就完全不一样呢，RF给我的体会是体会不到不带平衡杆，
2013-11-12 16:55 上传
2013-11-12 16:55 上传

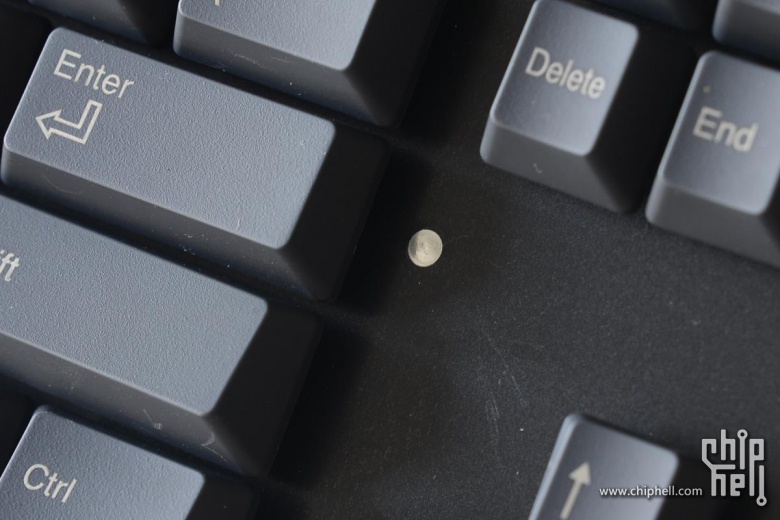

Enter键上面又一个小圆坑，是从PCB上拧到钢板上的螺丝用的
2013-11-12 16:56 上传

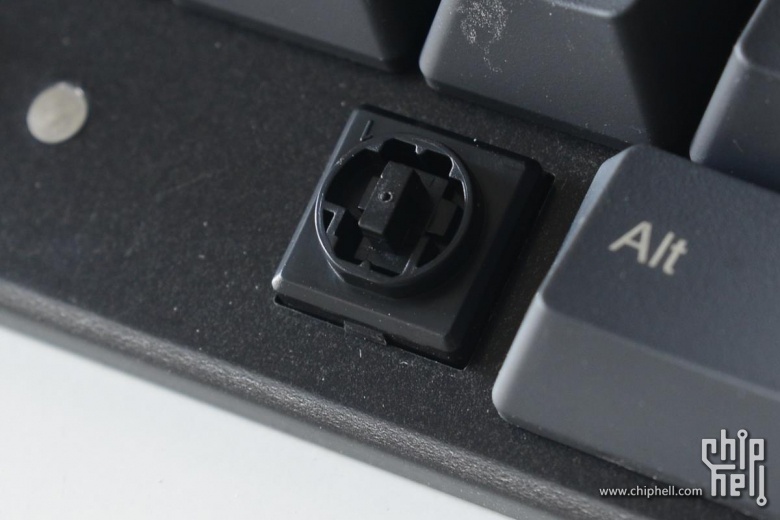

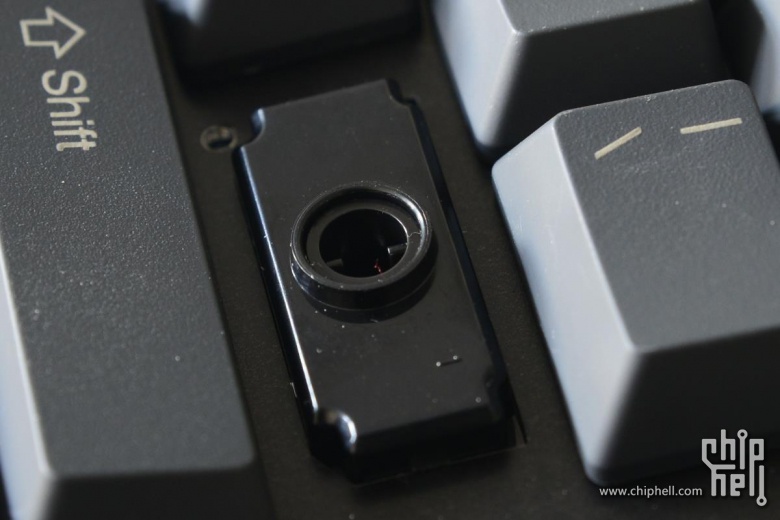

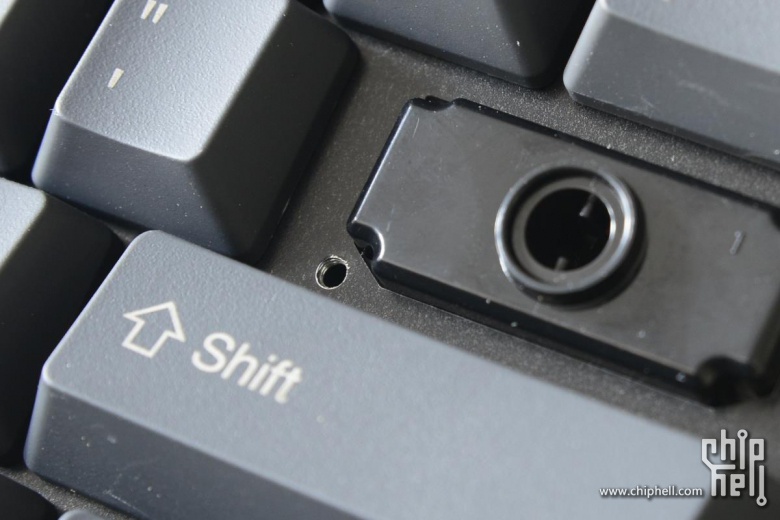

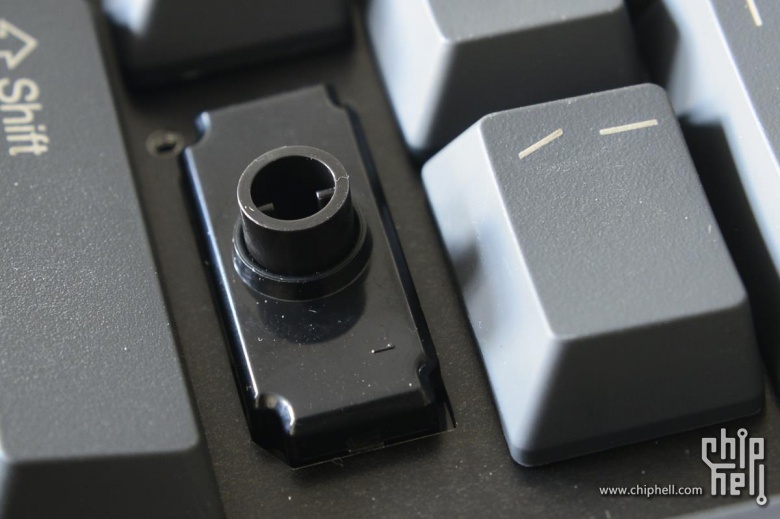

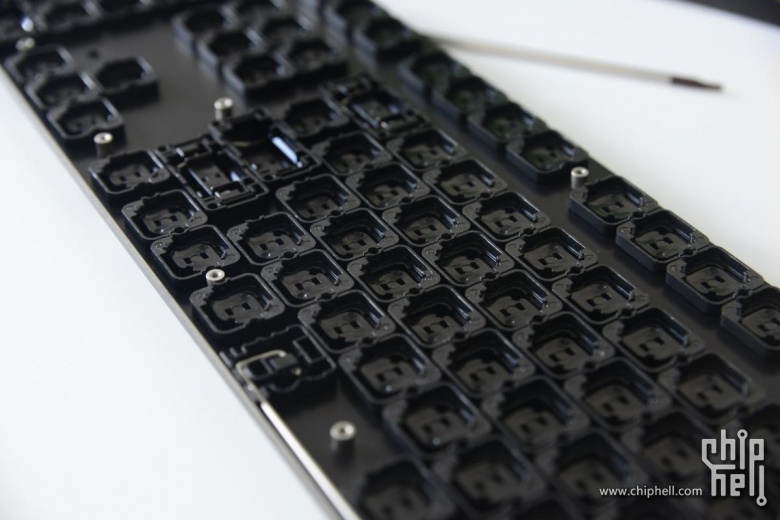

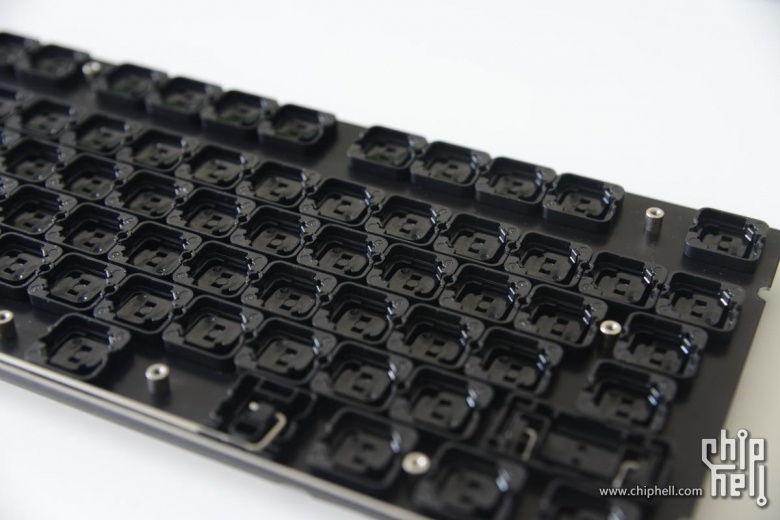

火山口
2013-11-12 16:56 上传
不需要平衡杆可能是因为这个火山比较大，然后又比较精细，卡的很严密，所以不要平衡杆也能按下去，仅仅是猜测
2013-11-12 16:56 上传
2013-11-12 16:56 上传

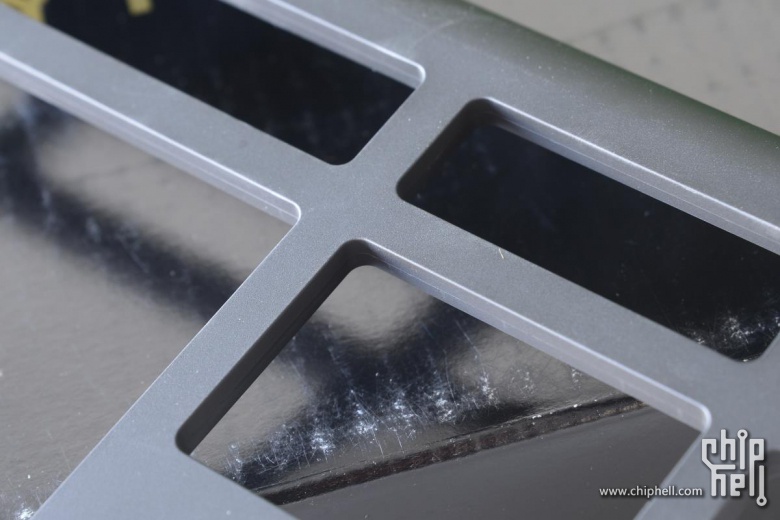

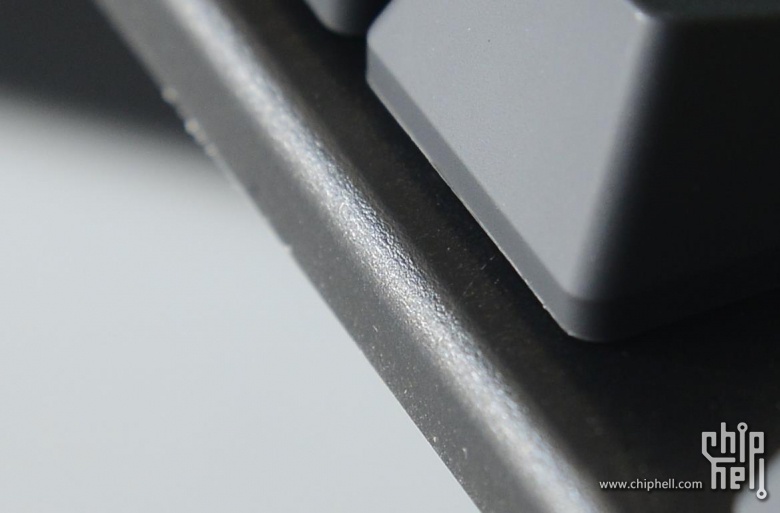

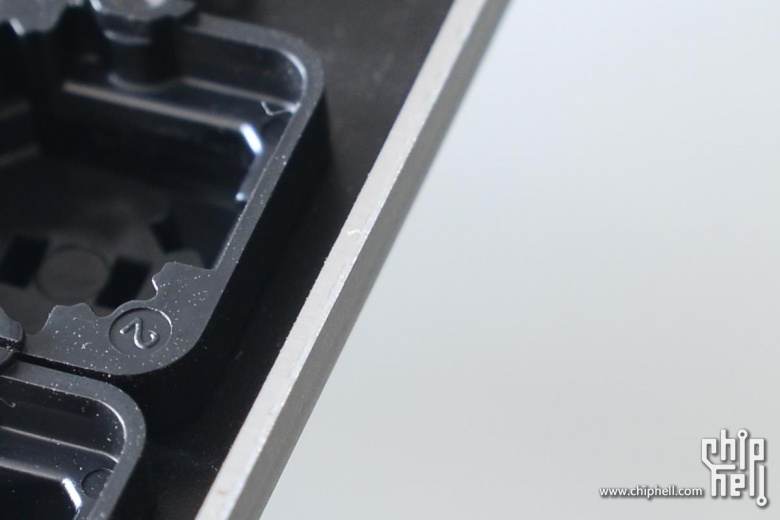

种种迹象都表明这个钢板是喷漆后折弯，这边缘的漆都一丝一丝的，显然这也是消费者看不到，体会不到的，我这儿可能有点吹毛求疵了、、、、
2013-11-12 16:56 上传
险些划手的边缘
2013-11-12 16:56 上传

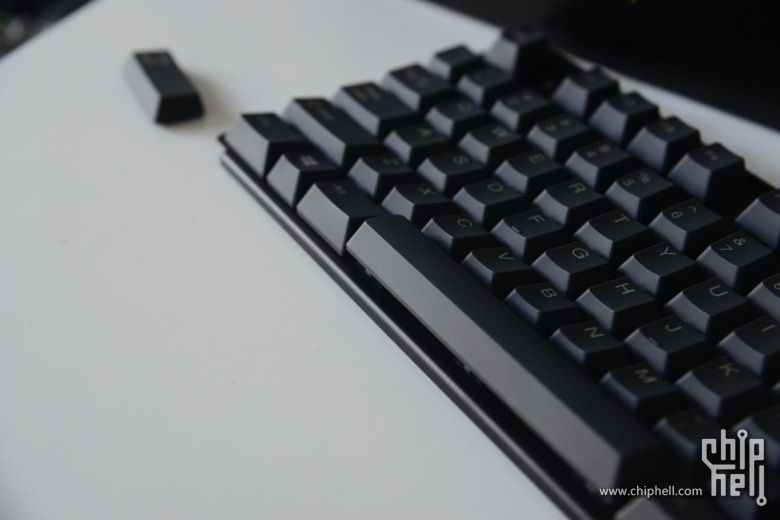

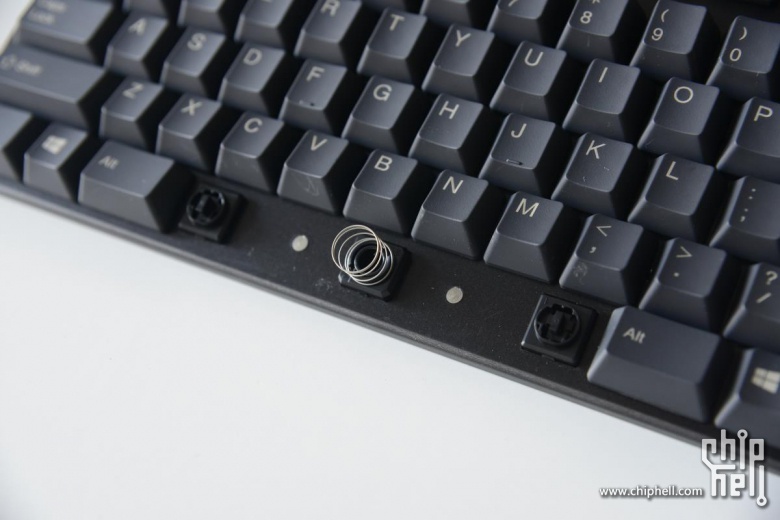

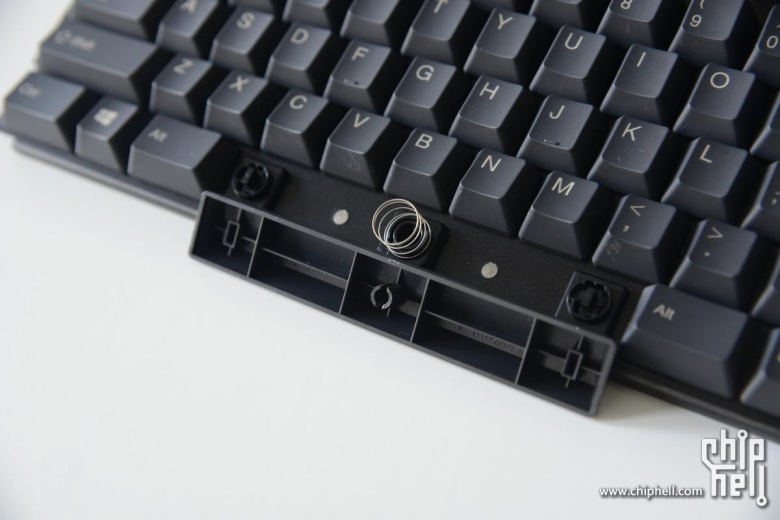

为啥这个 空格弹了起来呢？
2013-11-12 16:56 上传
2013-11-12 16:56 上传

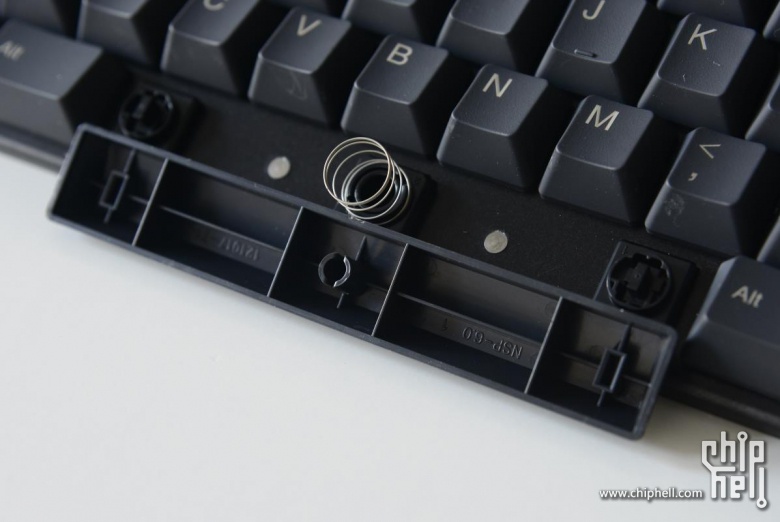

原来是有一根弹簧。
2013-11-12 16:56 上传
其实rf可以做兼容MX键帽的设计，据称已经有在做了。。。
2013-11-12 16:56 上传
这根空格无比柔软啊。。拆了好久。
2013-11-12 16:56 上传
2013-11-12 16:56 上传
2013-11-12 16:56 上传
作为有拆解经验的人来说，这把键盘都是不容易复原的。所以在下在这边想说明一下，这个拆下来再装回去是相当费力的，而且拆解这个进行DIY基本不能得到任何层面的提升，所以大家还是别拆了。。
2013-11-12 16:56 上传

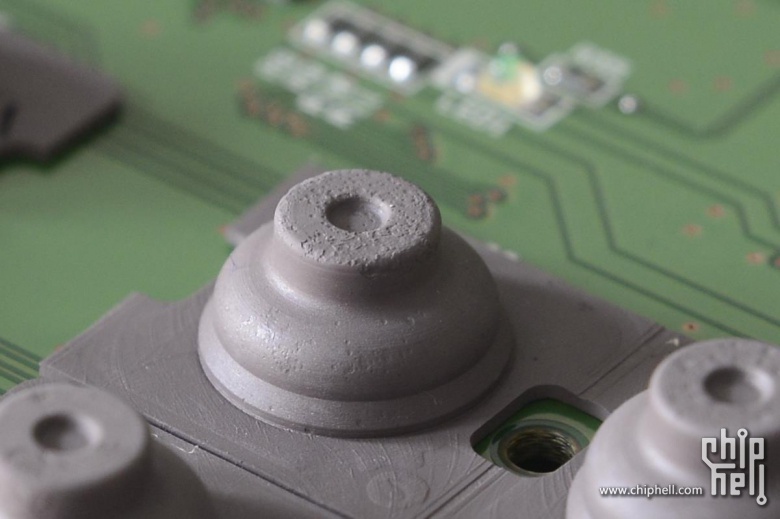

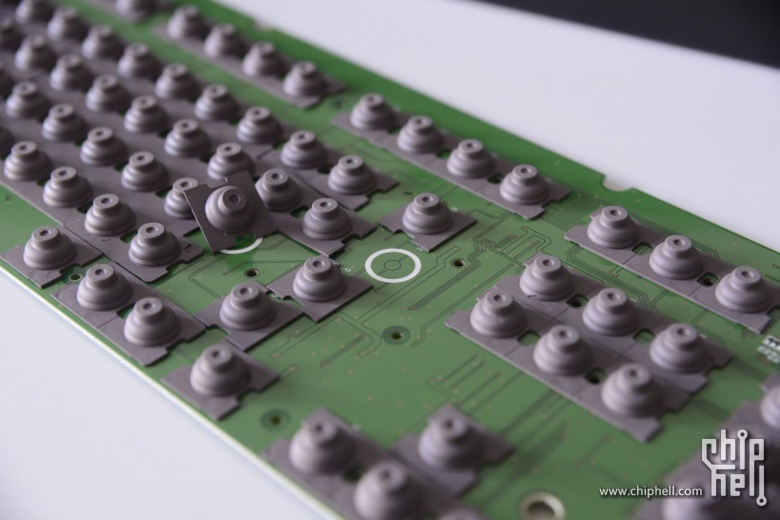

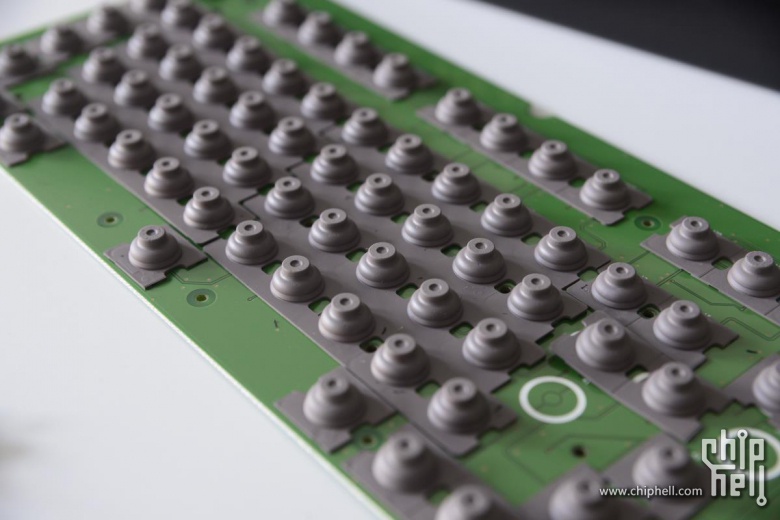

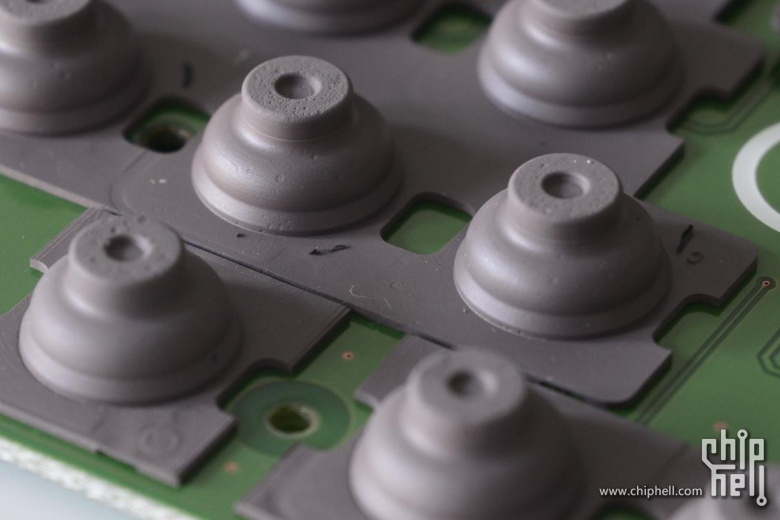

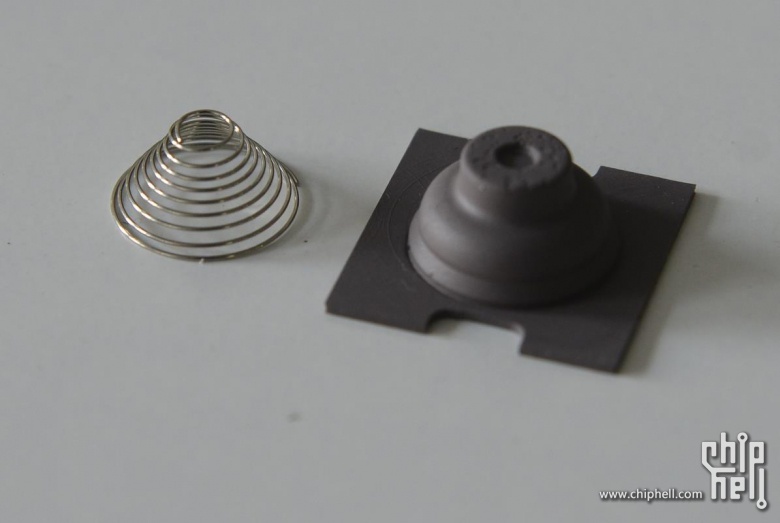

这个胶碗和弹簧可能是日产的把。没证据，只是猜测
2013-11-12 16:56 上传
2013-11-12 16:56 上传
2013-11-12 16:56 上传

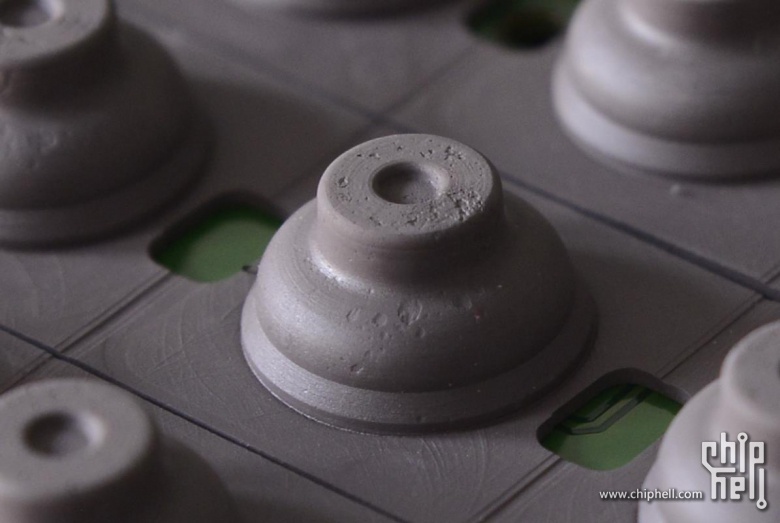

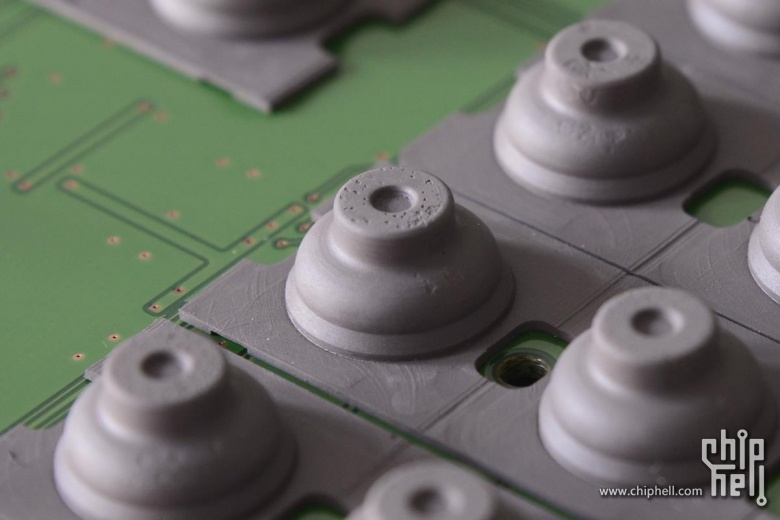

仔细一看 这个胶碗的表面还真是沧桑呢。。。。。大家可以脑补一下制造过程。
2013-11-12 16:56 上传
2013-11-12 16:56 上传
2013-11-12 16:56 上传
键盘上有很多这种奇怪的黑色纤维，不知道是什么玩意
2013-11-12 16:56 上传

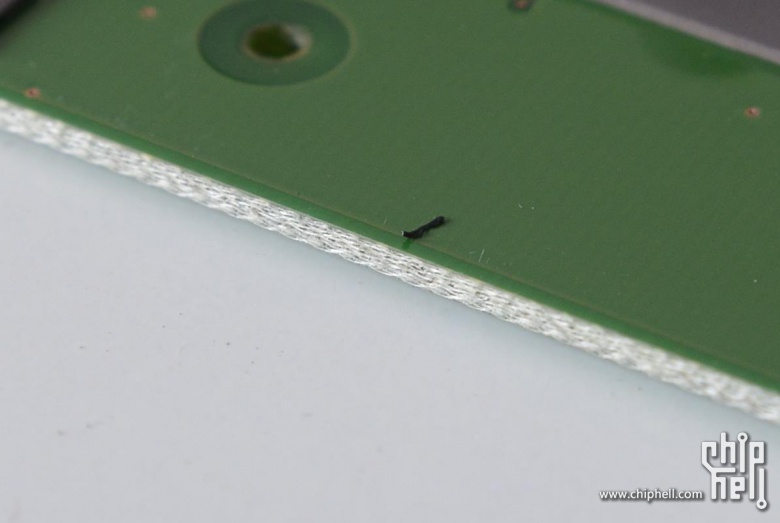

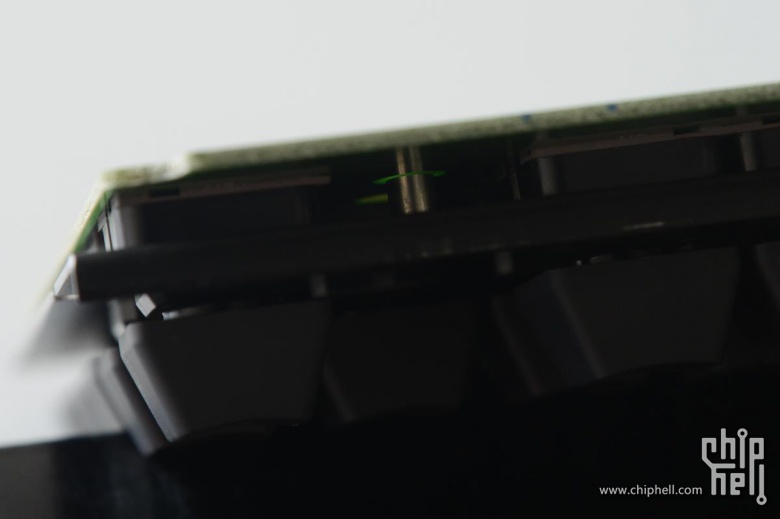

这个侧面可以很清晰的看清楚玻璃纤维板的样子。。
2013-11-12 16:56 上传
说重点，有没有发现有点歪？
2013-11-12 16:56 上传
这个键帽是怎么做到这样的？我倒是很好奇
2013-11-12 16:56 上传
拆解到此为止，然后就是把它装回去。
————————END——————————
后记：
键盘最重要的是什么？
手感
手感是什么？窃以为手感分两块，键帽手感 和打击手感

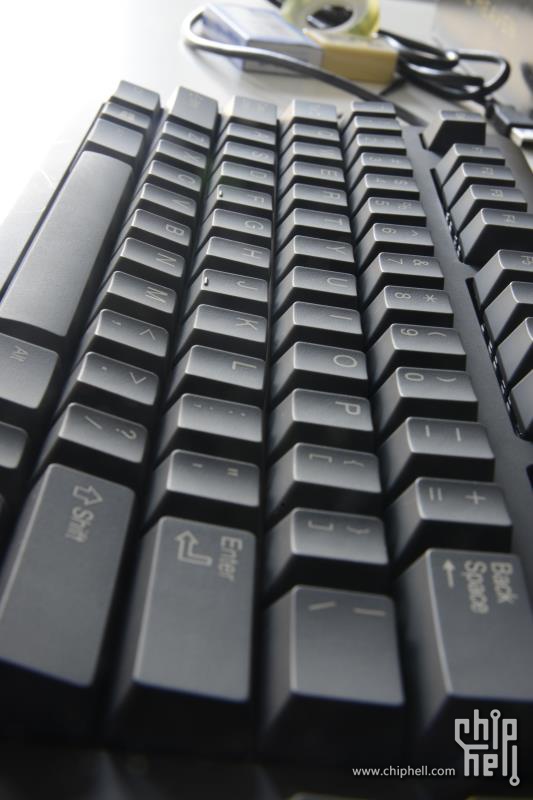

很不巧这把键盘在两个方面都表现的很糟糕，这真是个不幸的事实，键帽摸起来像瓦楞纸，打起来像是没装好一样的晃来晃去，整个文章的所有文字均是拿另一把红轴完成的。
以前玩过RF101 那真是非常优秀的回忆，非常柔软的触底，细滑的键帽。当然这把键盘你仔细使用的时候，我指慢慢下去，的确还能感觉到那种来自日本的感觉，但是你要来打字？那就实在对不住了。
国产不是没好货，可能还是利润的巨大诱惑下，topre选错了合作伙伴把。扼腕叹息。
