前言：都说事故也得写，才会显出故事的艰辛！

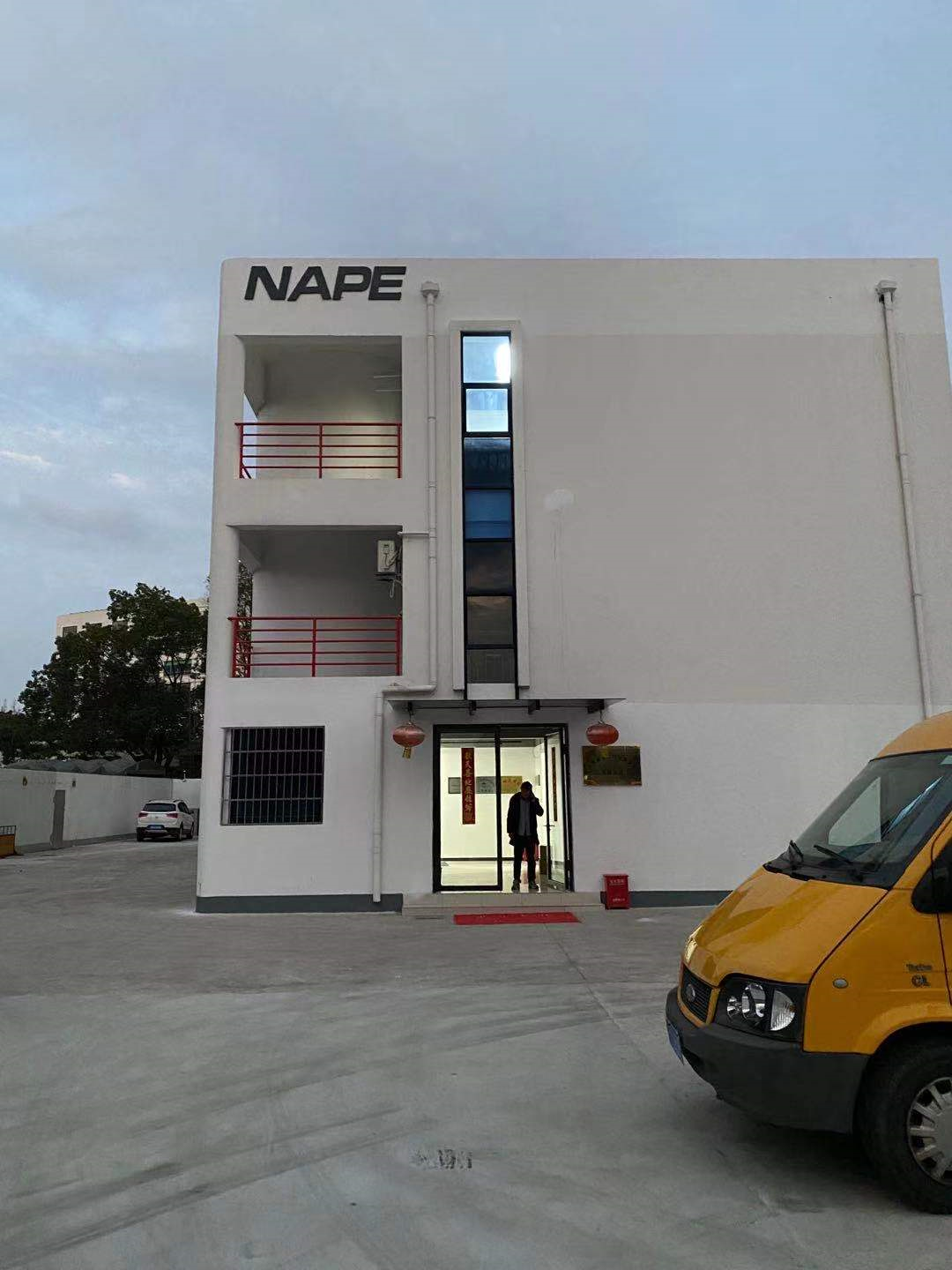

  经历了半年多时间，从年初开始筹备到现在已经八个月，在2020年快结束的时候，总算把这个小作坊给造起来了。从租厂房，到装修，进机器，到生产，再到装修新公司。在一切完善之后，选择了第一时间来发个帖子纪（zhuang）念（bi）一下。

  其实从四月初机台进厂后，就开始给87打样了，只是期间经历铝材料的不稳定，在打样时没发现任何不正常的现象，就开始着手生产200套键盘，但在生产完上盖后，问题来了，在上盖的A面全部加工完后，开始加工B面，发现上盖中间拱起0.5毫米的变形，在变形的这个问题上，这是我一个严重强迫症的人最不能容忍的问题，我们至少花了一个月的时间来试验各种因素，从至少不下五次的改变加工方式，再到不下三次的改变结构下，

  实验得出结论就是：材料问题。我们进了在新厂家进了材料后，加工打样了10套，发现问题得到解决了。在这个原因上失败就显得很无力，200个外壳只好丢弃，重做，好在找出了问题的关键，200套外壳的费用并非让我烦恼，最让我们烦恼的是这期间浪费的3个月时间，推迟了产品与大家见面的时间。毕竟这个行业在目前看来，设计与售后第一位，生产的效率这块，应在第二位！所以为了加快生产的进度，我们这次又购买了一台高速cnc加工中心，目前我们已经有四台加工中心，我们在2021年，将带给大家更好更优质的产品给大家！

进入主题吧！

    前言：我们在16年底做的第一款产品aurora96的时候，当时对96的痴迷与热爱，才有了这句：“为热爱而生 ” 如果热爱，就把它做到极致！

   那如果要用一句话来表达对这次的87的热爱，那就引用星球大战里的曼达洛人的宗旨：“THIS IS THE WAY! ” 本该如此！无论我们花费了多少时间与精力，只要能尽心把它做到极致，这正是我们本意！故，这次87的正名为：Manda！

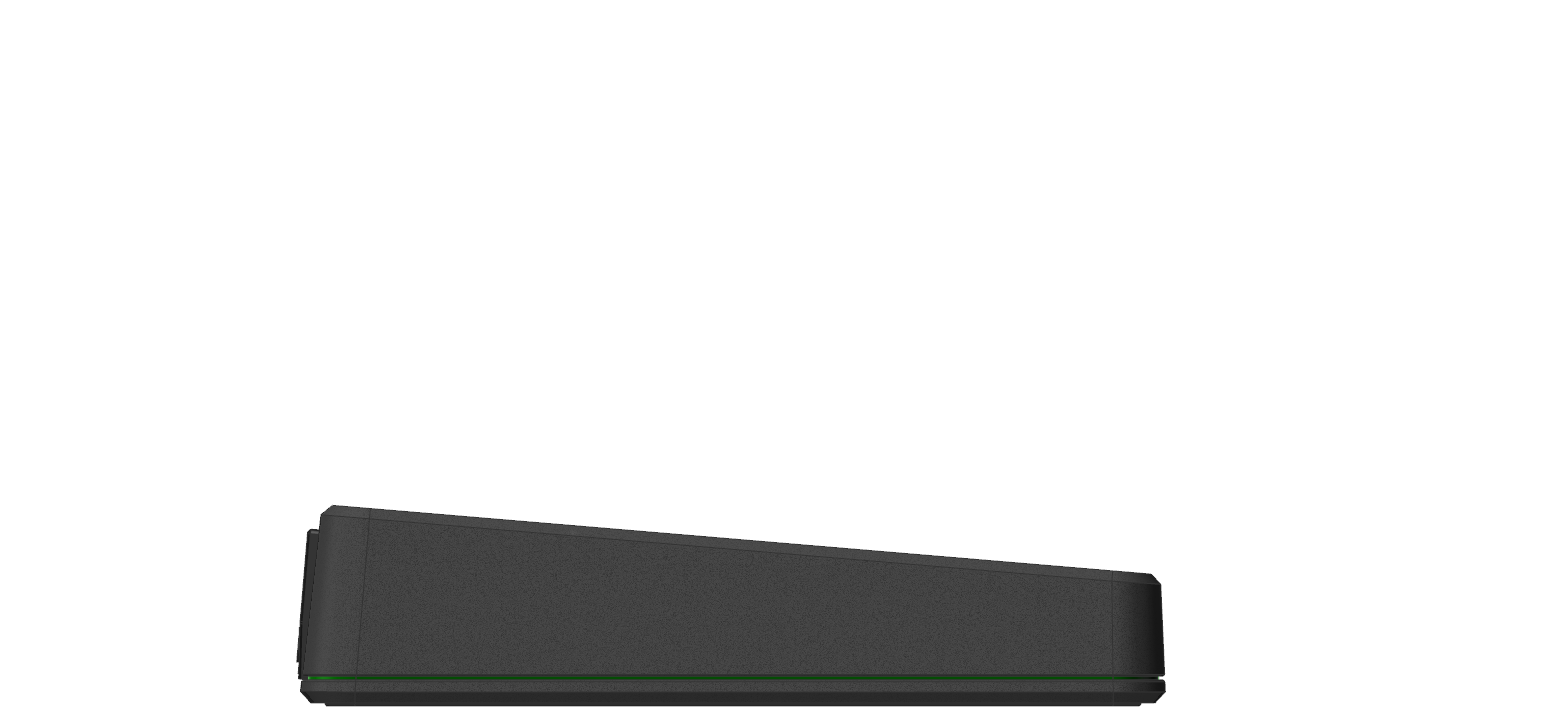

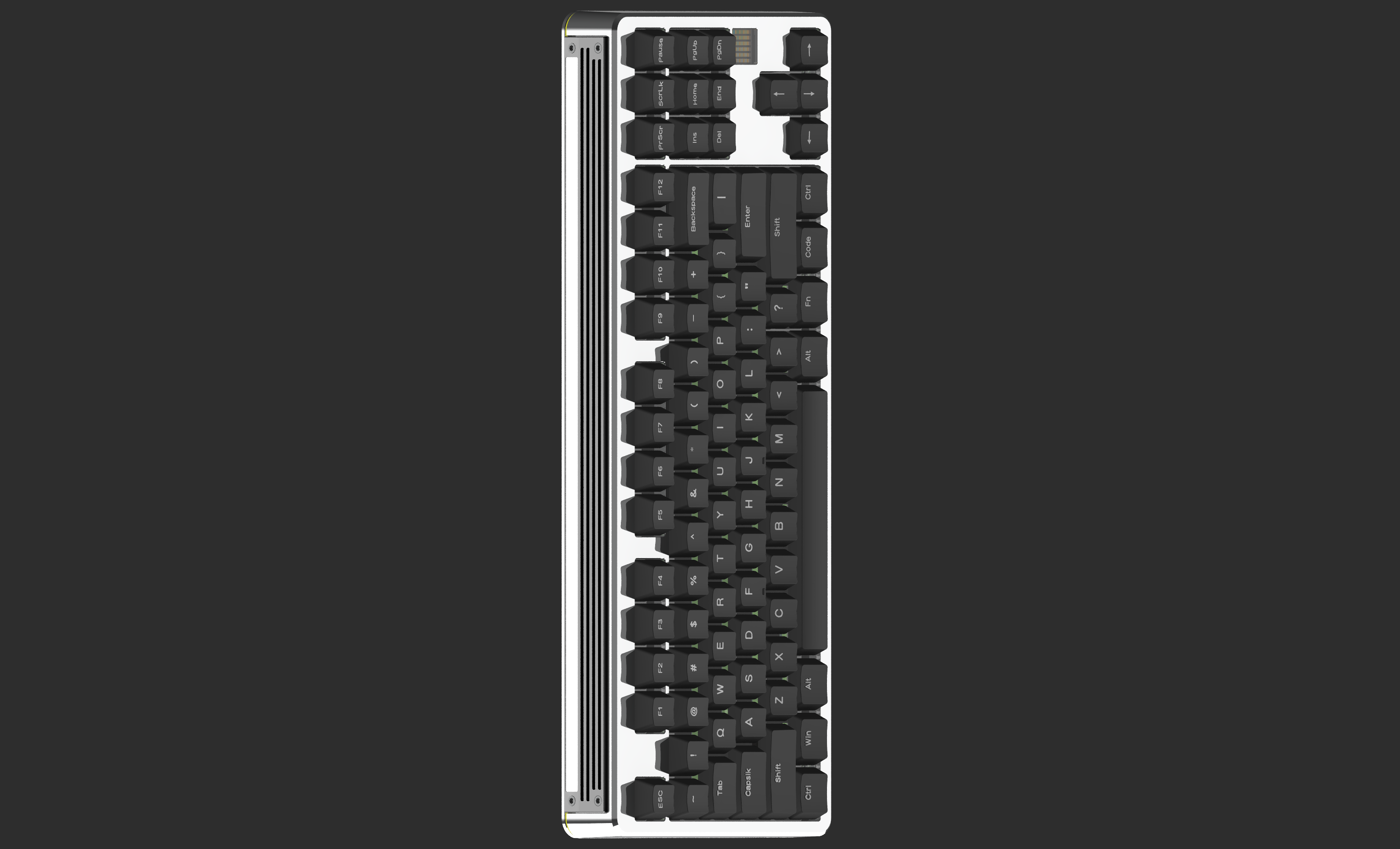

  这次，我们着重在Manda的正面与四个周面的角度，都严谨的设计过，怎样的夹角会让让整个键盘在桌面上，更加立体。

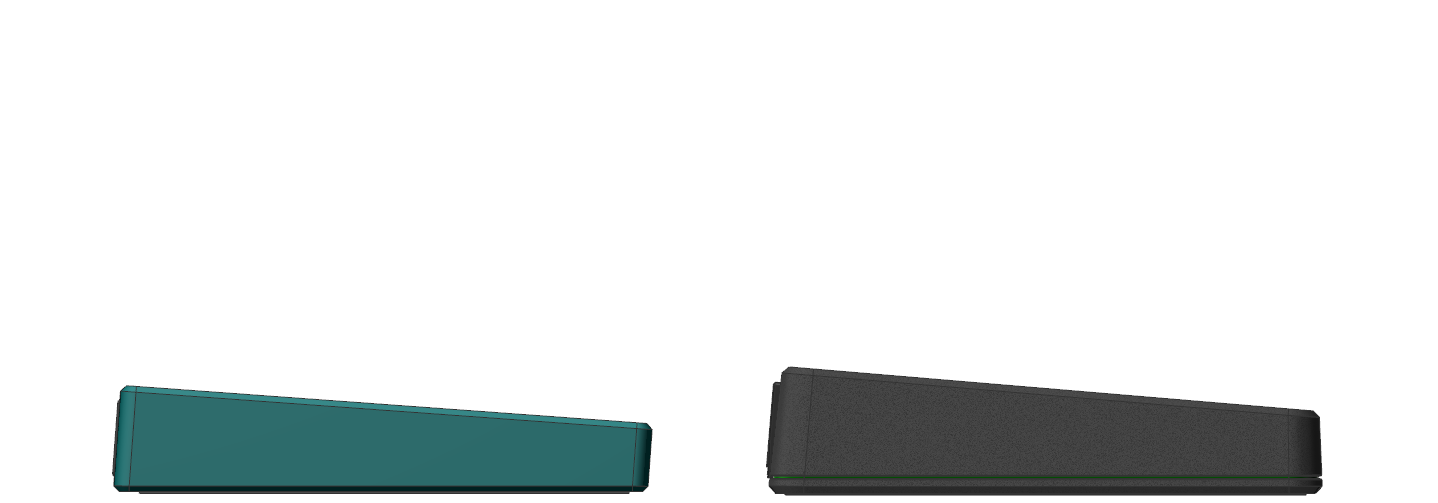

目前大部分客制化键盘的正面与周边四个面是90°的处理，这种做法可以省去很大一部分的加工时间，但呈现出来的效果，会显得斜着贴在桌面。

对比图：

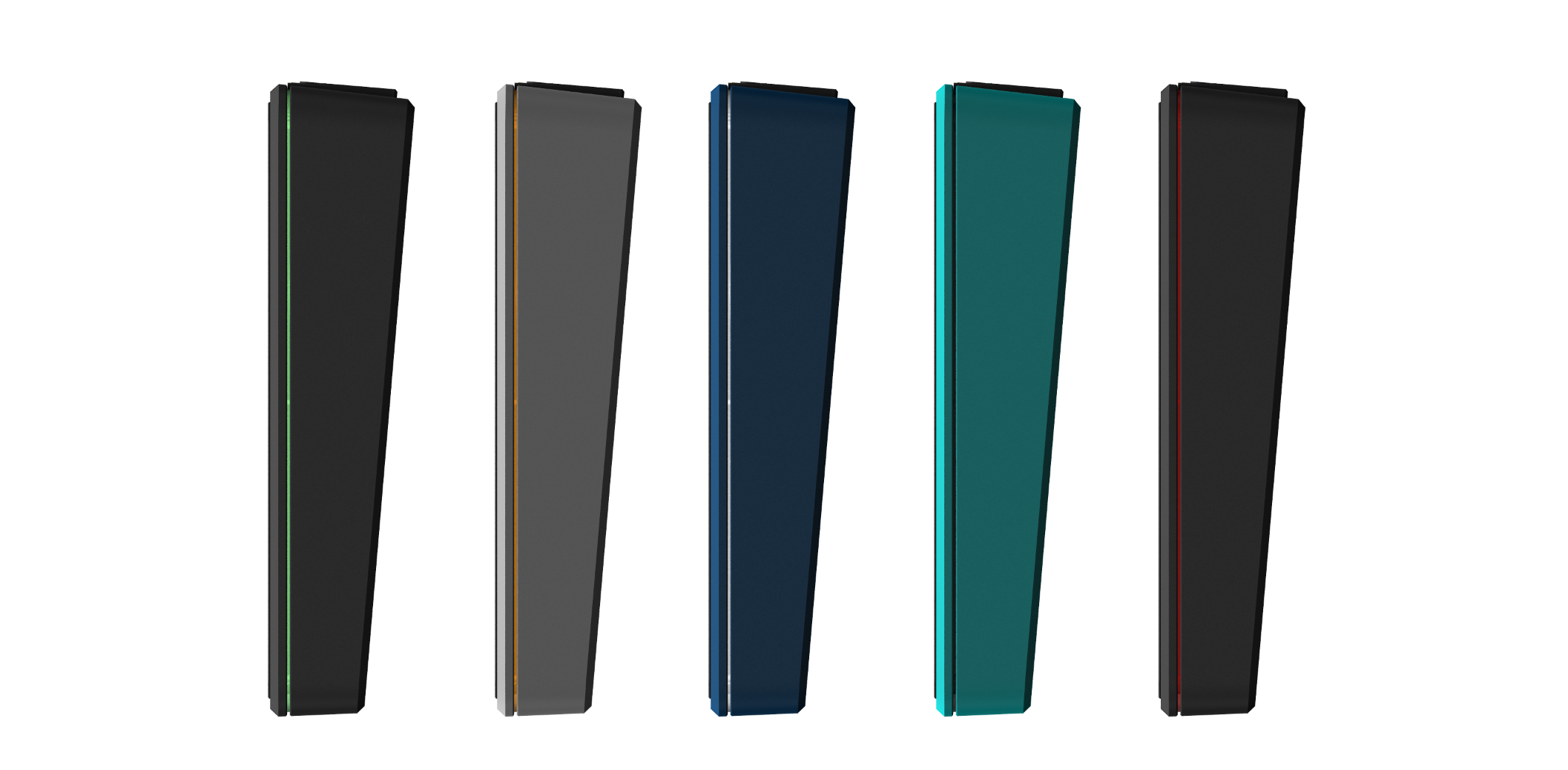

  在Manda的上盖跟下盖之间，保留了aurora96的夹层设计且进行优化，可替换式的夹层，高达8种颜色的替换边条，4种材质（铝合金，彩色pc板，pvd铜，橡胶圈）

关于正面模块设计：

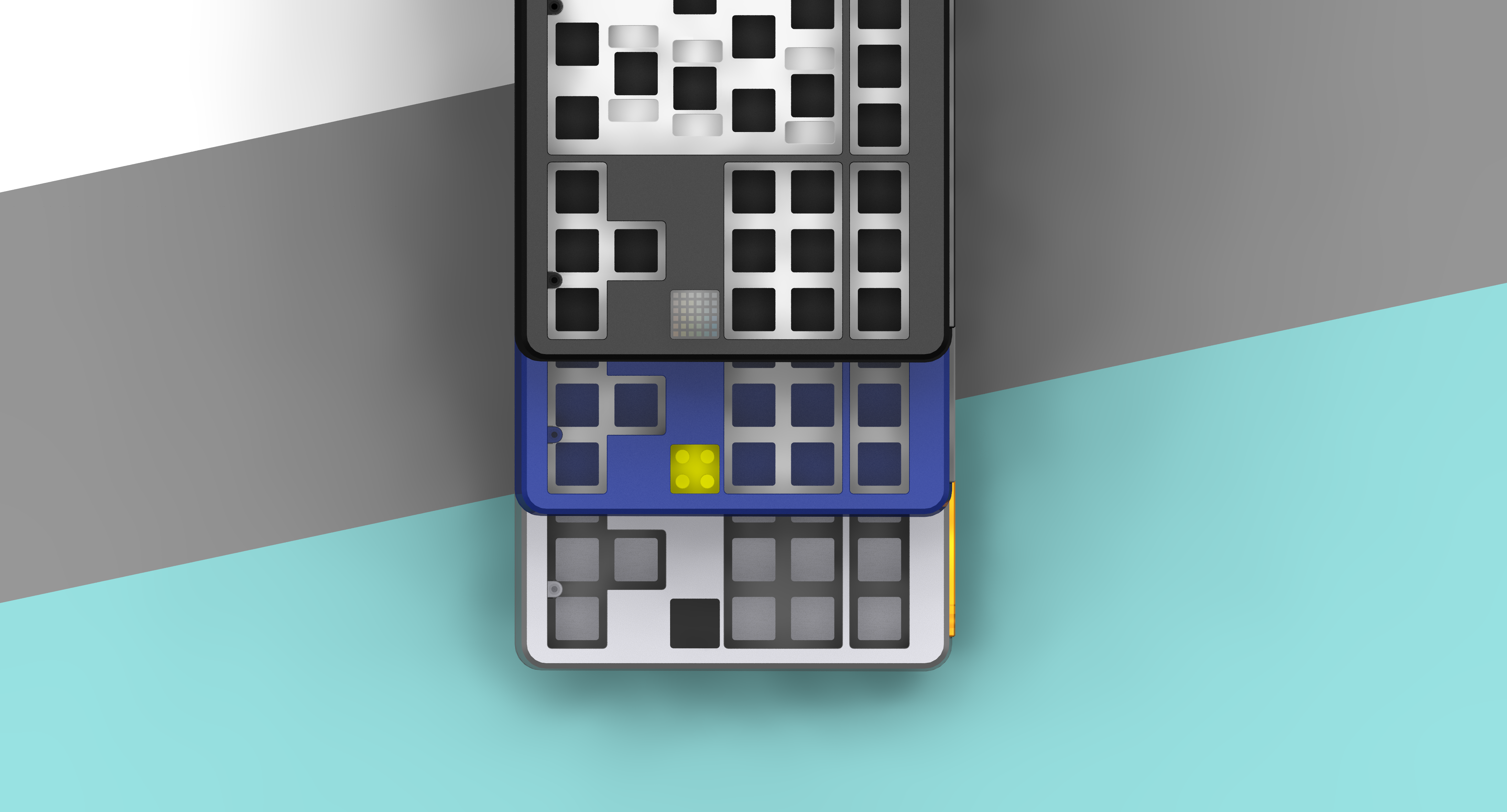

  在键盘方向键上我们不止加入的指纹设计，我们还在这里加入了可替换模块化的设计

  1.   设计1：面积1.5X1.5厘米的模块里加入了高达36颗RGB灯珠矩阵
  2.   设计2: 2X2积木基础板，用户可以自行叠加有趣的设计。
  3.   设计3: 2X2印刷板，通过UV印刷出任意图案。
  4.   设计4：键盘开关机的指纹模块。

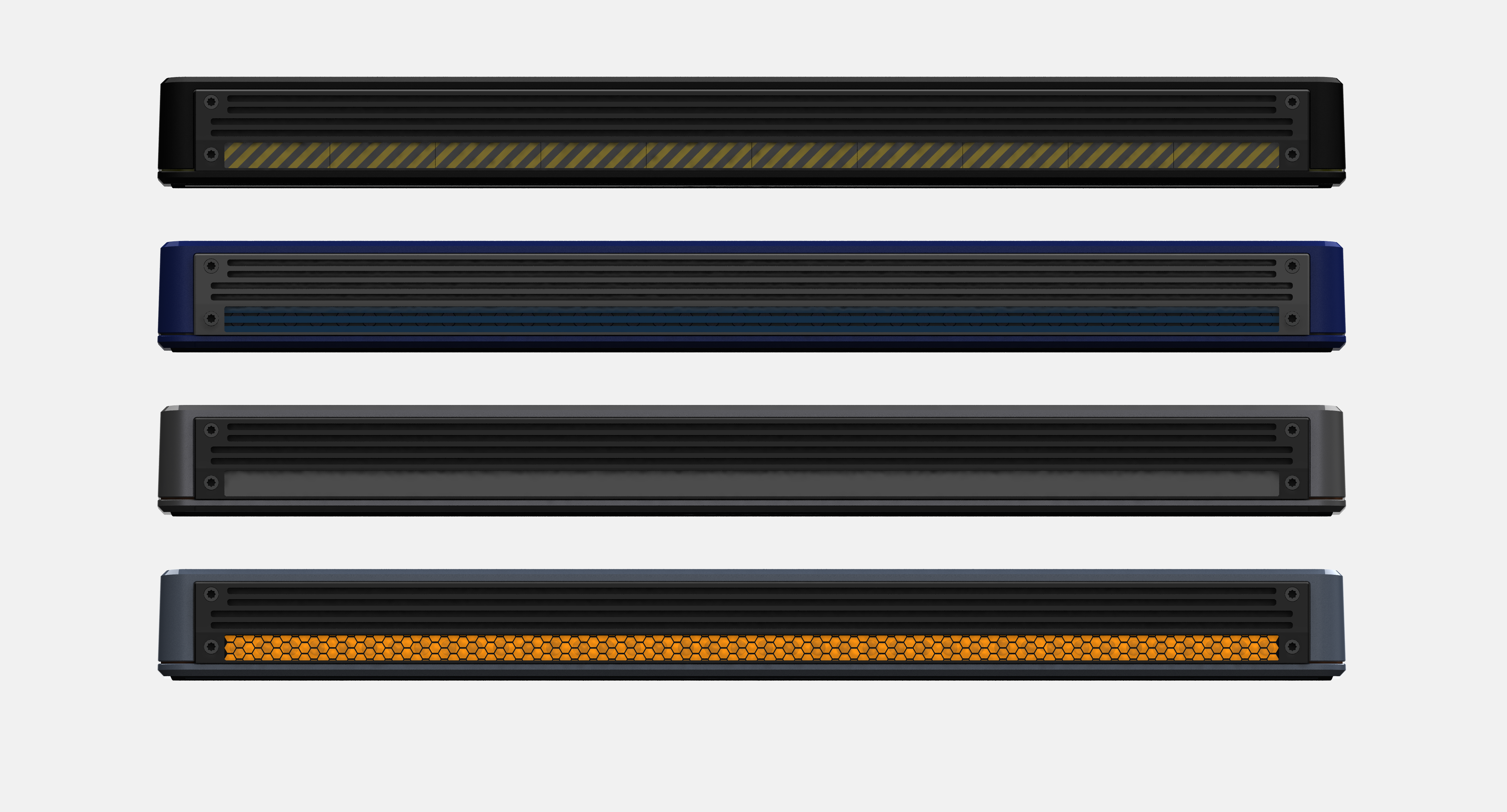

背面设计：

  我们在沿用了去年的104条纹设计基础上，我们加入了3X42积木板模块，可替换式模块，为了这个设计，我们购买了一台3万元的UV打印机，打印精度高达5000DPI，目的是为了我们的用户，后期可以通过官网定制各种不同图案，文字，浮雕的设计，且这个模块也可自定义替换模块：

设计1：全条纹模块

设计2：镂空条纹模块，与积木结合，用户可以搭建出更多设计。

设计3：山峦设计

设计4：:透明pc板模块

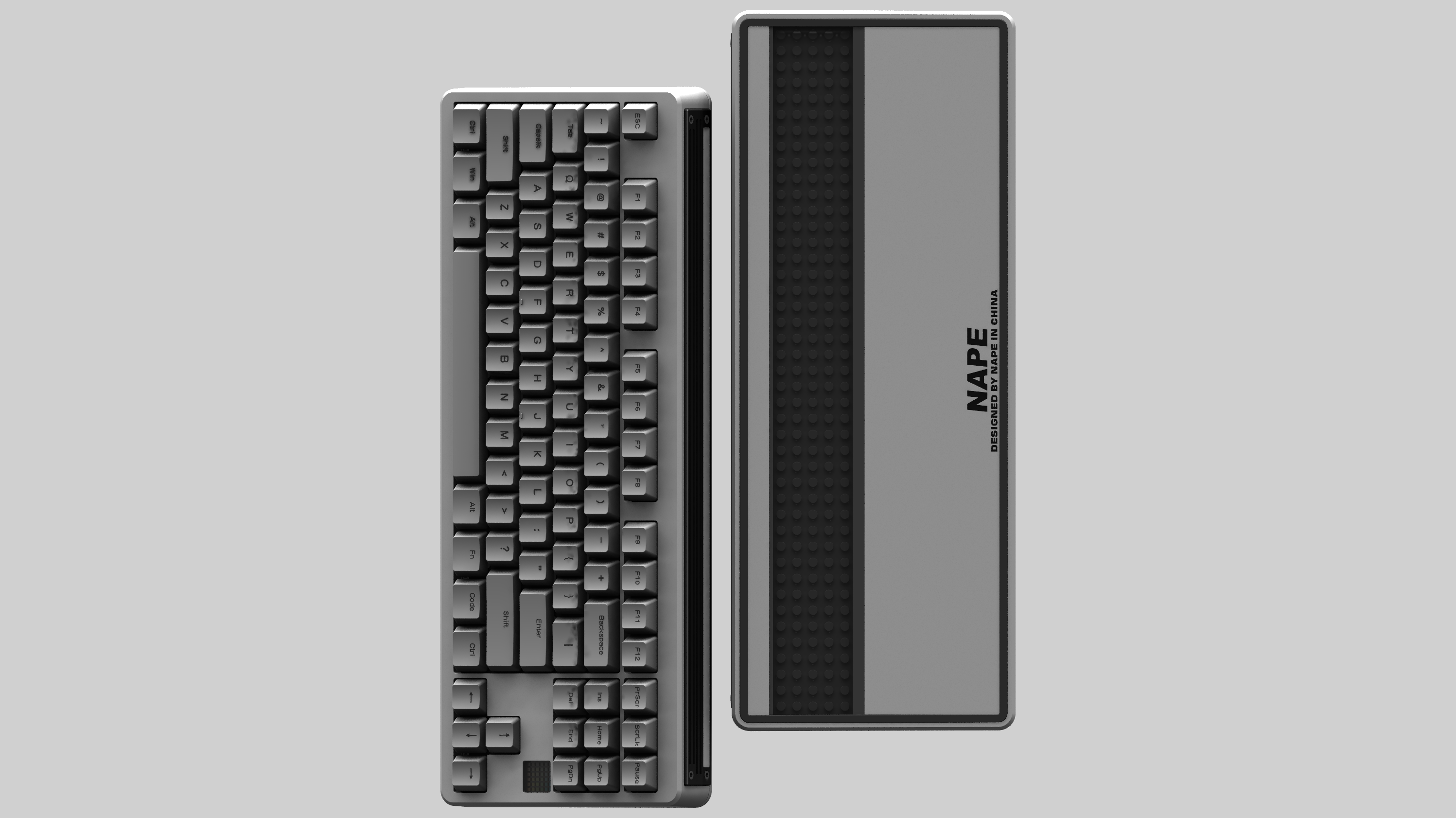

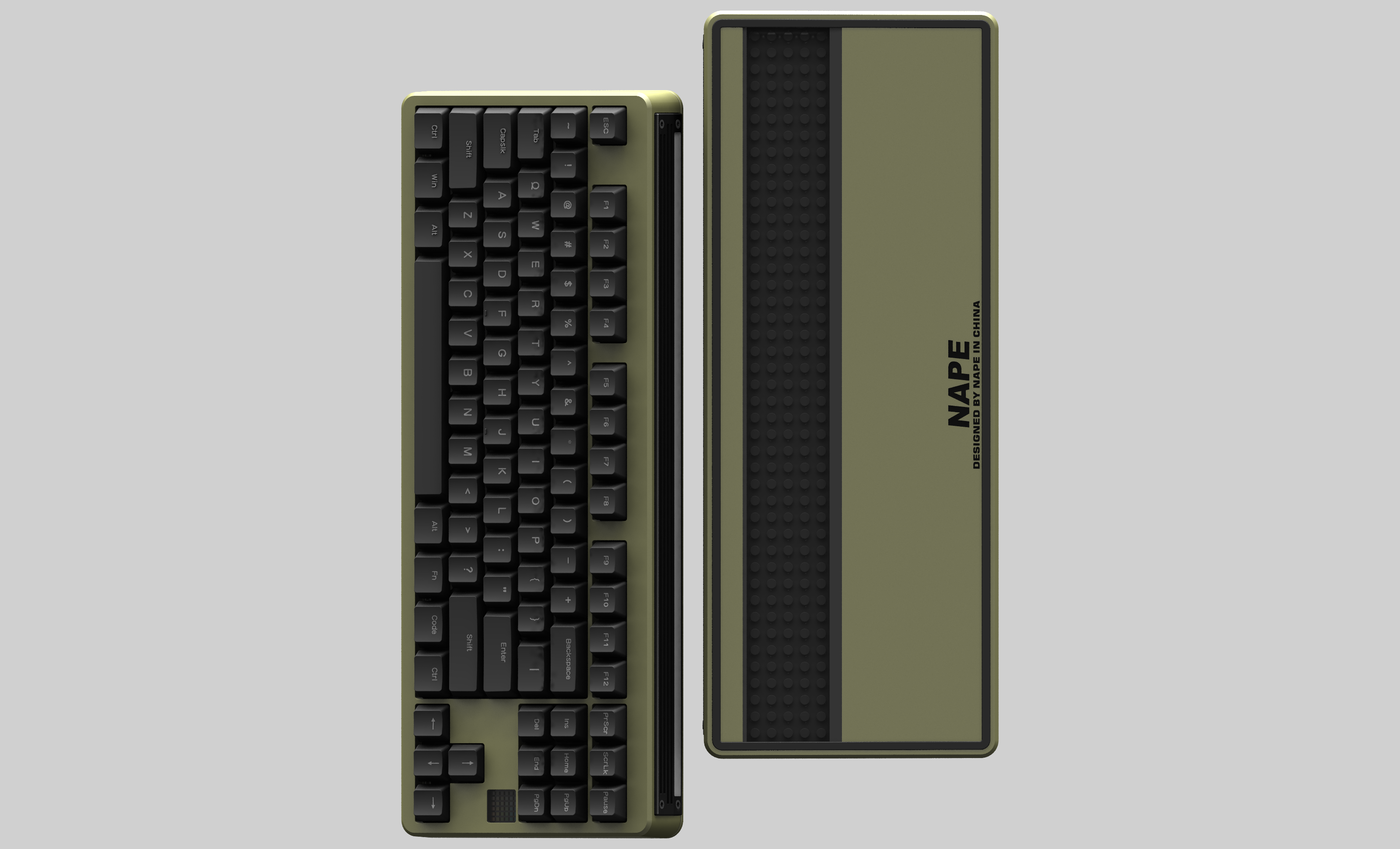

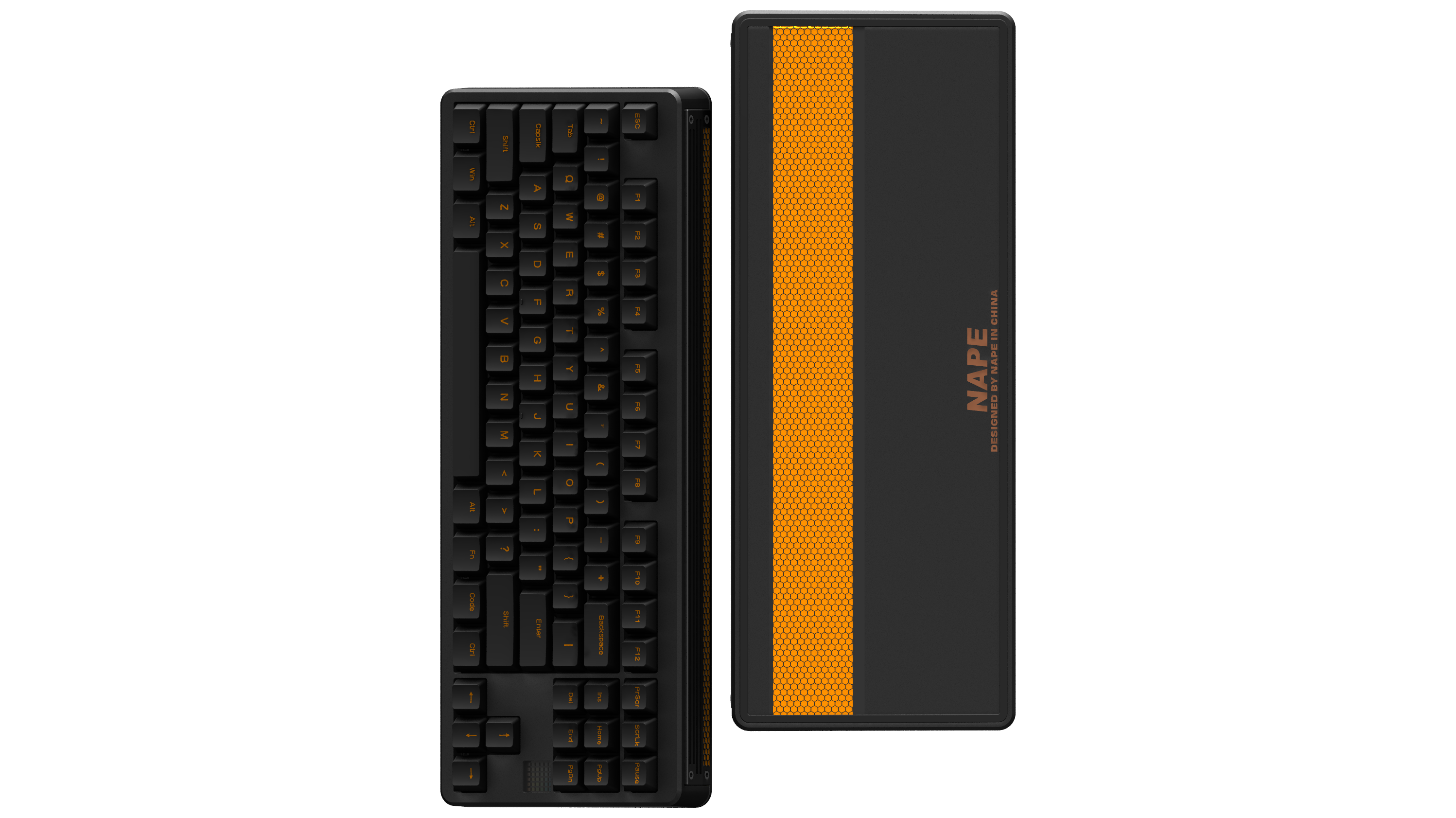

关于底部设计：

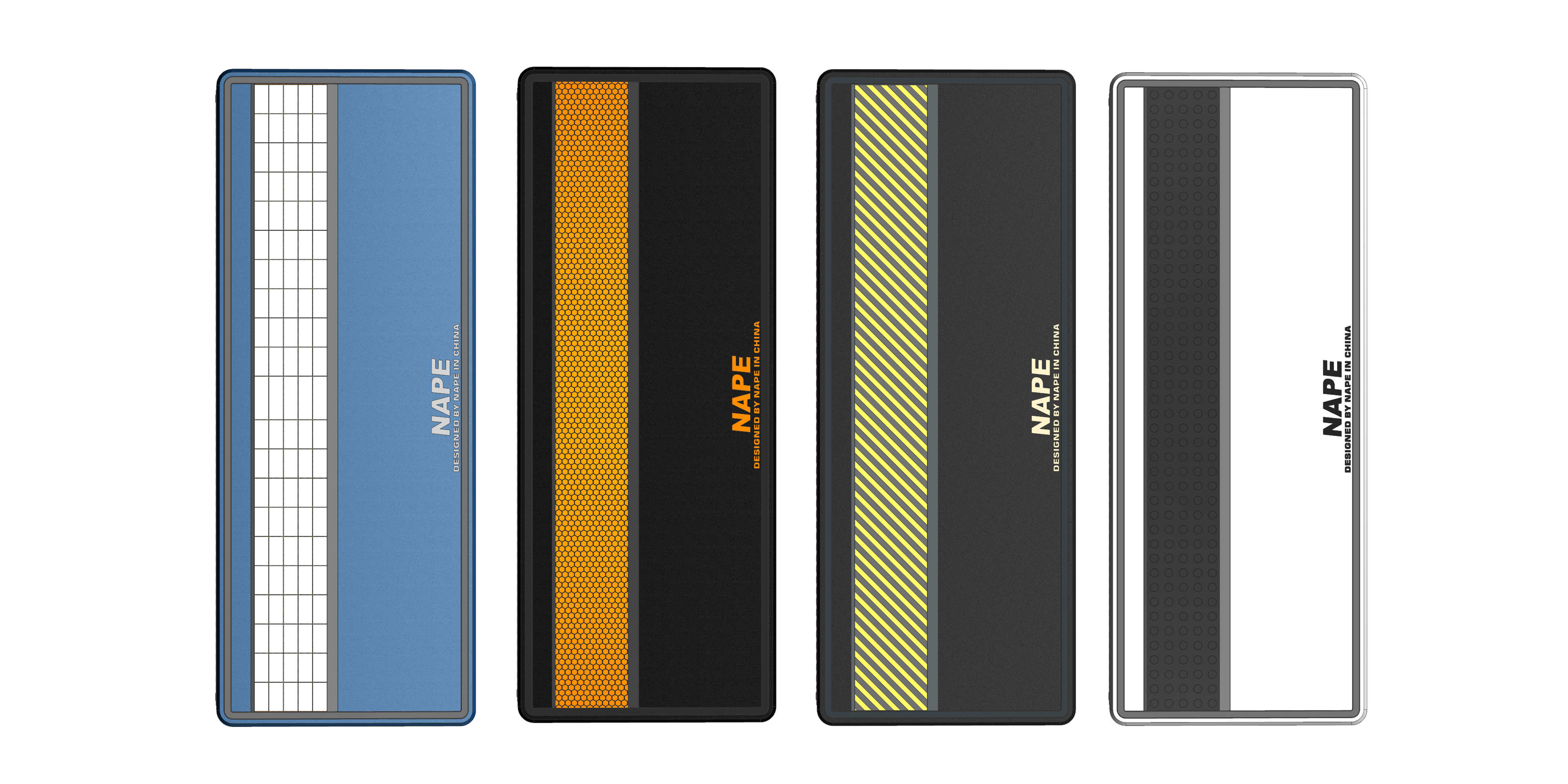

在底部，我们通过将 110个 1*2的积木块，拼接在5*43的积木基础板块上，通过UV印刷技术，可打印出不同的主题图案，例如：  豹纹，迷彩，2077等主题，只要用户有想印刷的图案，都可在官网选择打印服务，也可以选择我们设计师设计出的的主题进行打印。

再多的言语，都描述不出这种设计带给我的愉悦！我们设计了三种配重，

以下简单的挑选了几个图案参考：

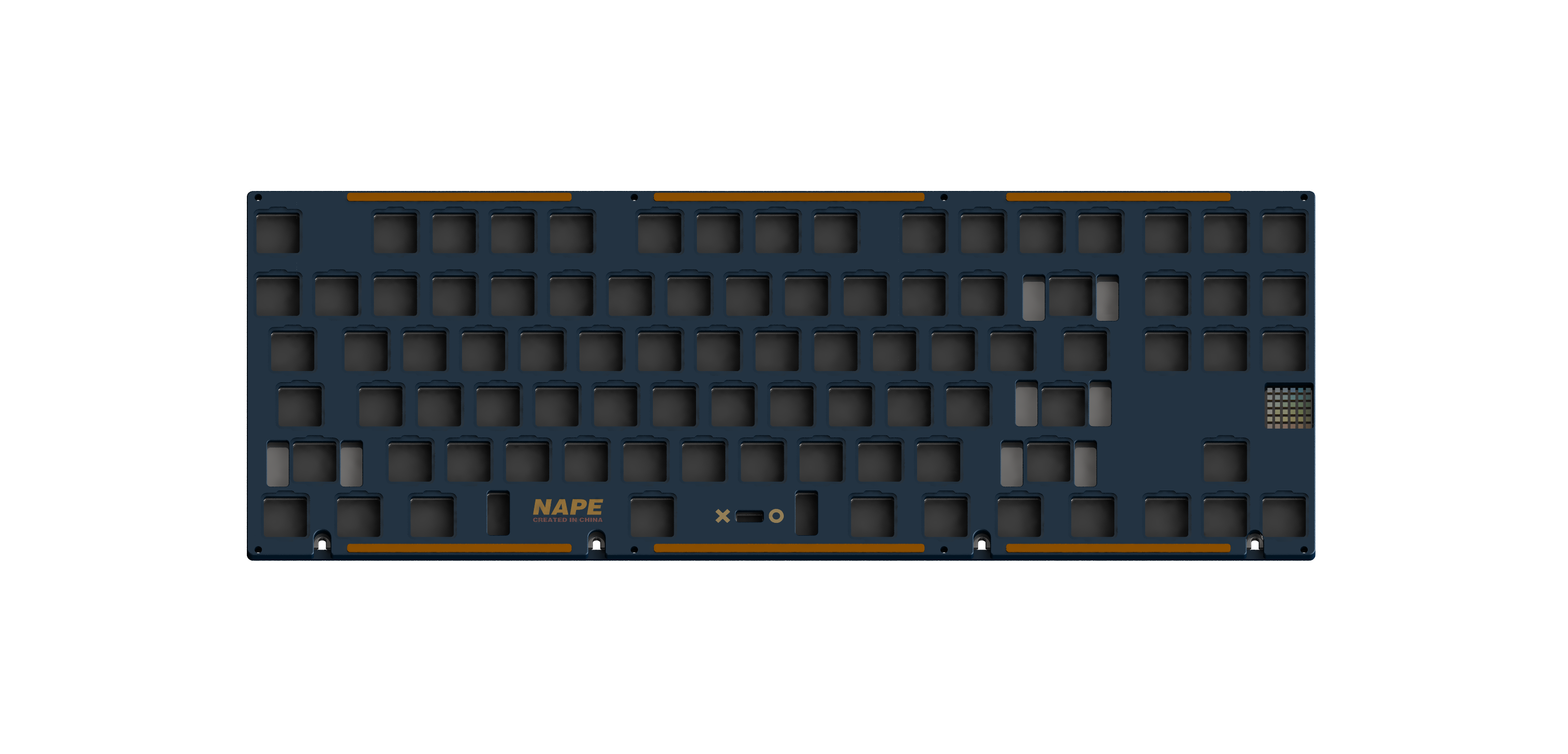

关于定位板设计：

我们这次采用 伪6MM定位板 通过 top monunt+硅胶夹层消音

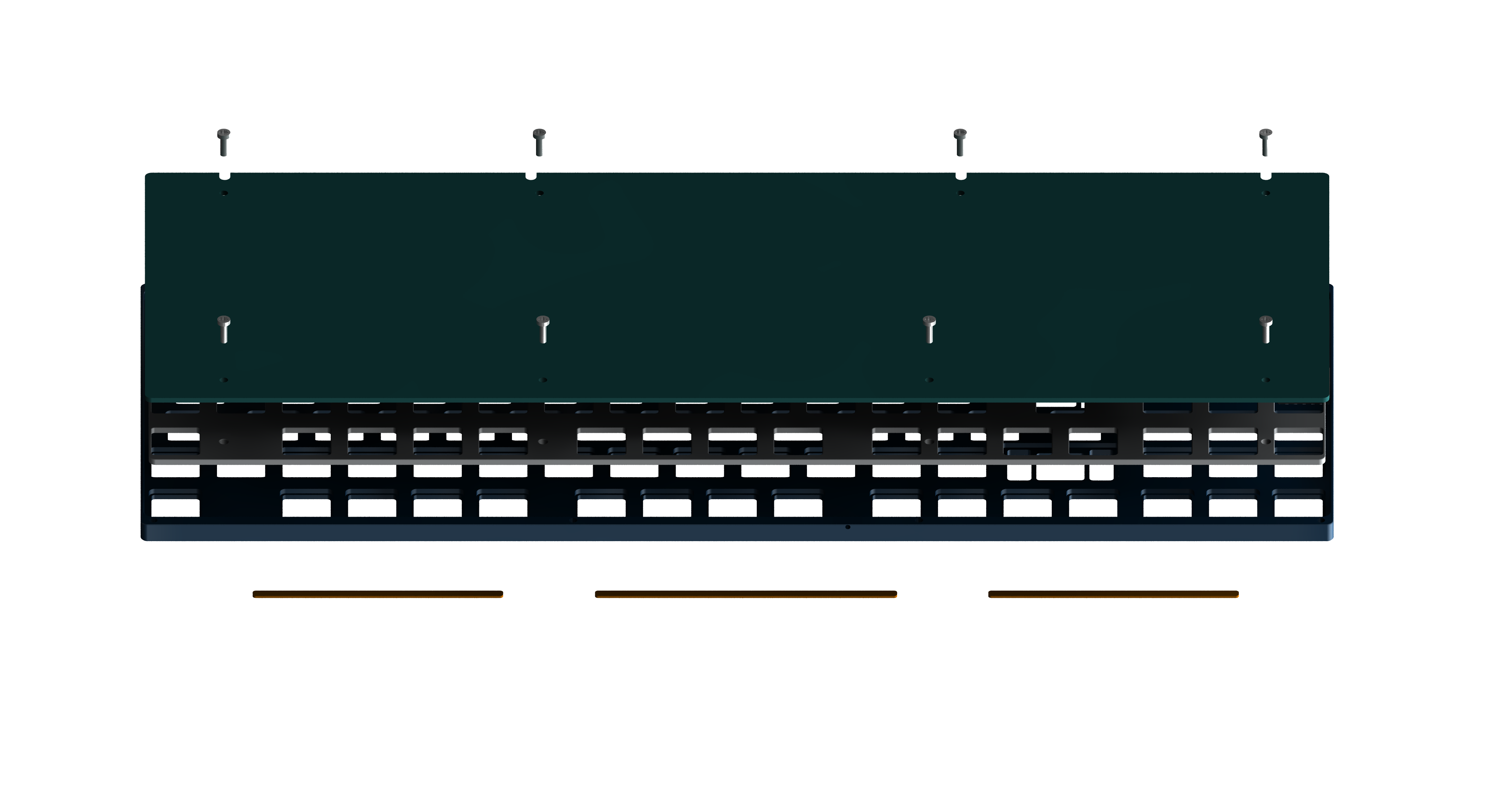

  我们将6mm的铝板，中心位置挖至3mm的厚度，镶嵌一块厚度为2毫米的开模注塑的硅胶垫（非刀模），整个定位板包裹了电路板，并由8颗钛合金螺丝将整块定位板与电路板包裹成一体。

这次定位板有4种材质可以选择：铝合金  /  铜  /  PC透白  / 1.5MM碳纤维

  在定位板与上盖中间，加了6块橡胶圈，让上盖与定位板达到软接触。

我们在正面，设计了轴体边框的卡槽，这个设计可将轴体的边，完整的包裹起来，增加了轴体的稳固性！

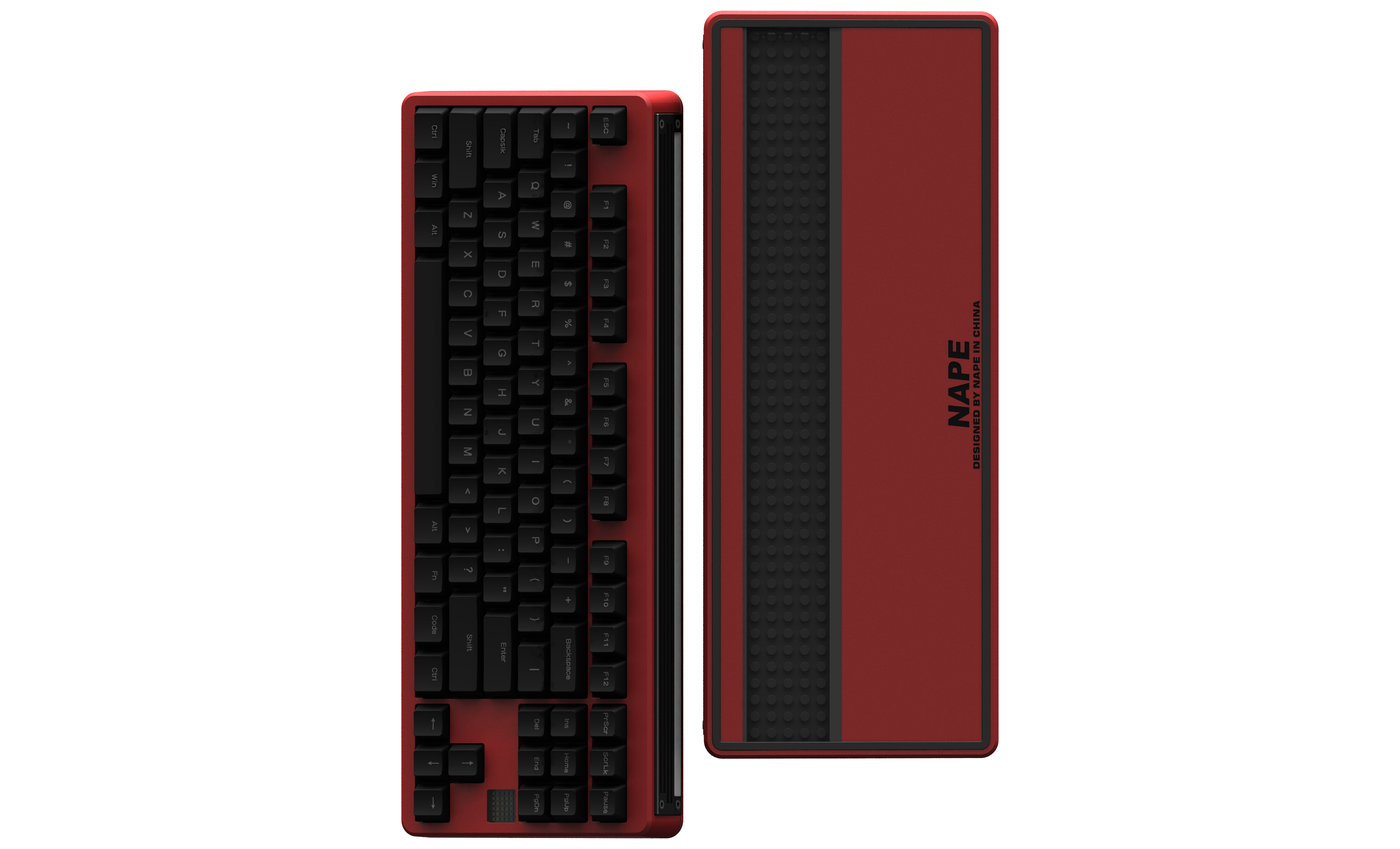

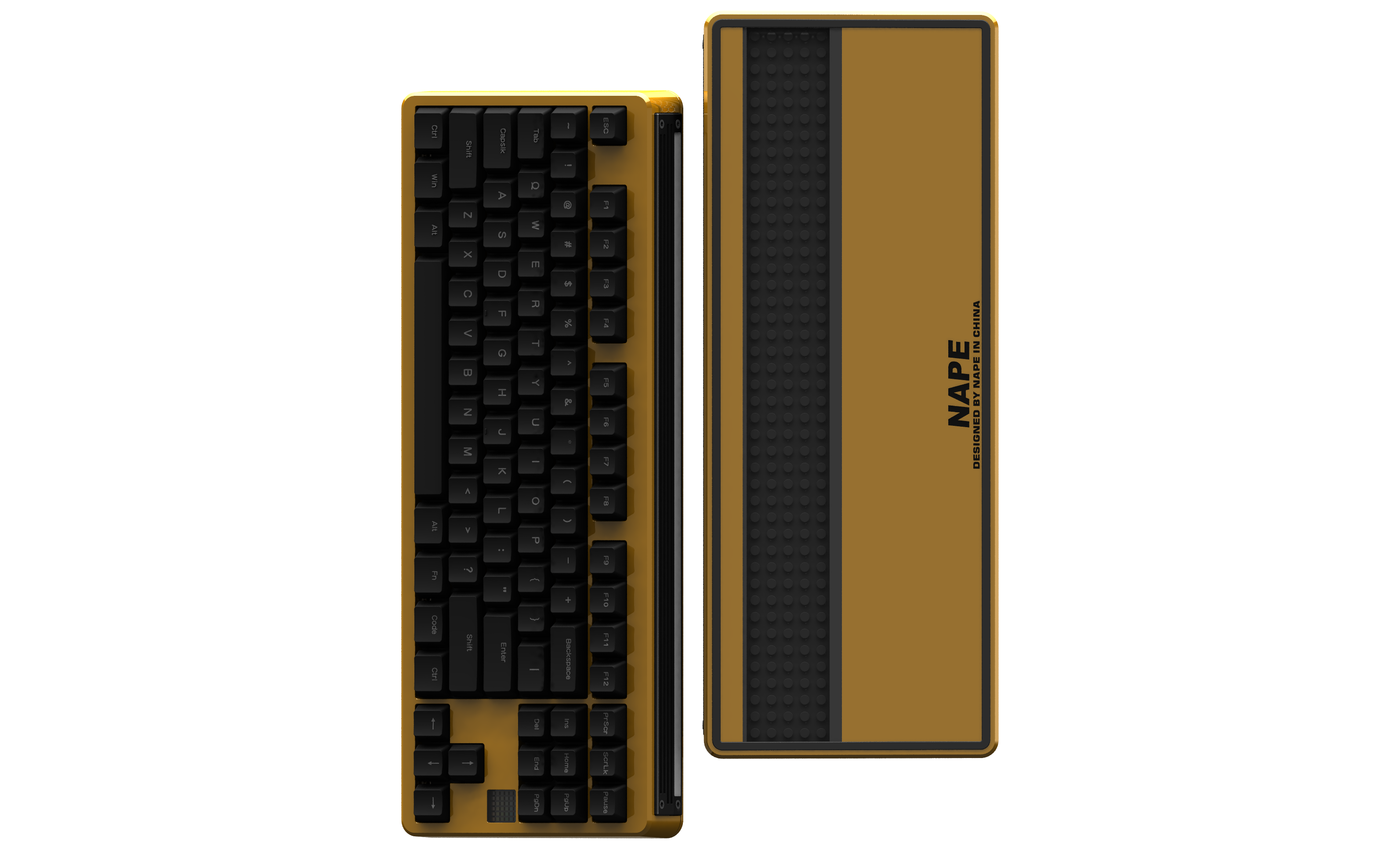

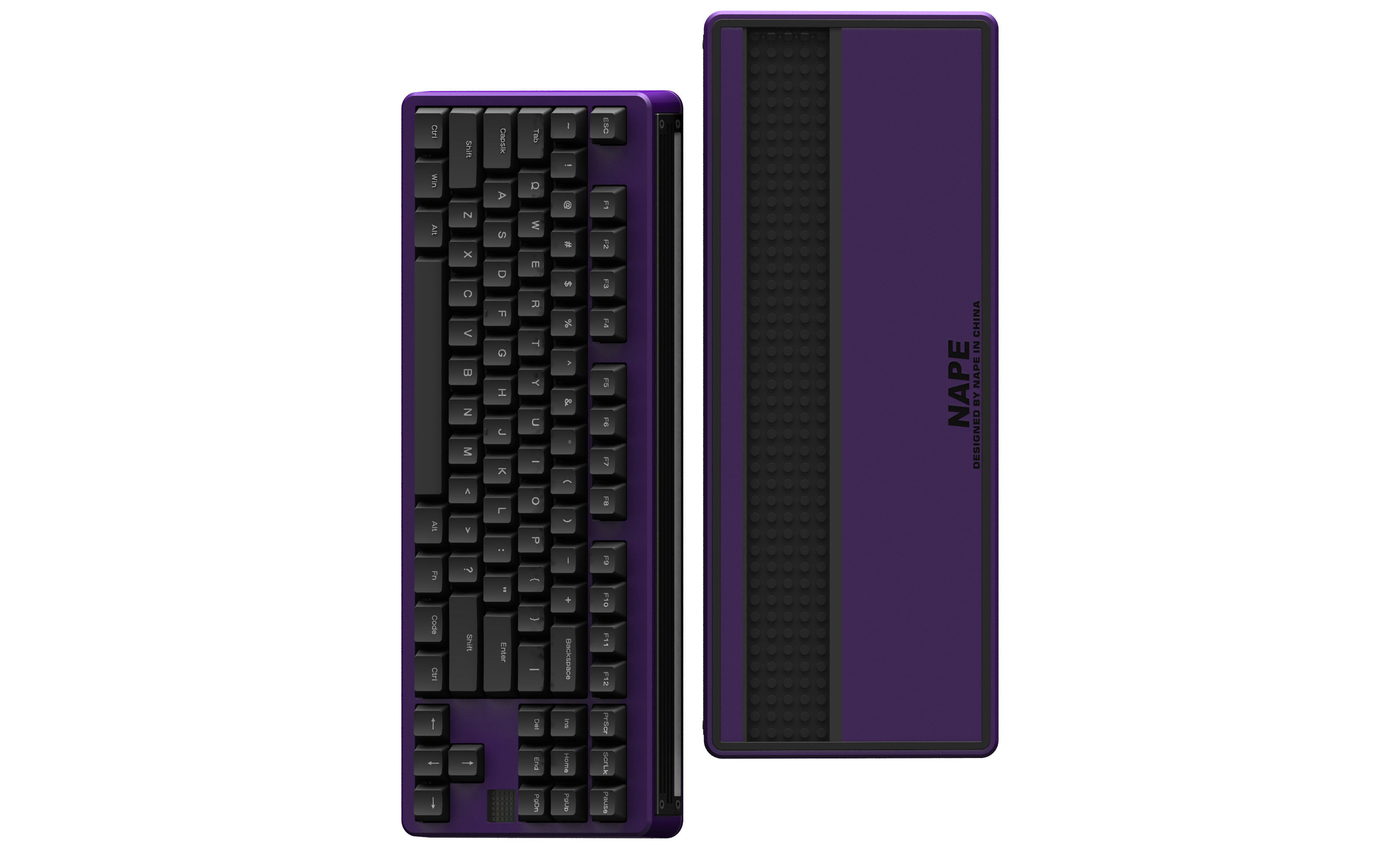

关于配色：

这次外壳的处理工艺采用了： 阳极  /  经典涂层  /  电泳  /  PVD镜面处理 四种工艺

有一些颜色渲染不出，1月份会更新实物拍摄图。

而这次我们也将带来  全铜pvd镜面版本

最后总结一下：

电路板：蓝牙5.0 双模

电路板：热插拔 / 焊接 2种版本可以选择

材料：6063铝 /  铜

外壳处理： 阳极  /  涂层  /  电泳  /  pvd镜面处理

6MM定位板： 铝合金 /  pc  / 铜  /

1.5MM定位板：碳纤维   /  铝合金  /玻纤

定位板结构：6mm厚度 top monunt +硅胶夹层消音设计

坡度：5°

现货

关于售价：

初定价格为2199起    全铜PVD版本：4099起

此次开团将有150把现货 10把全铜现货

了解更多信息，神秘代码为：792942878

欢迎您的加入！
