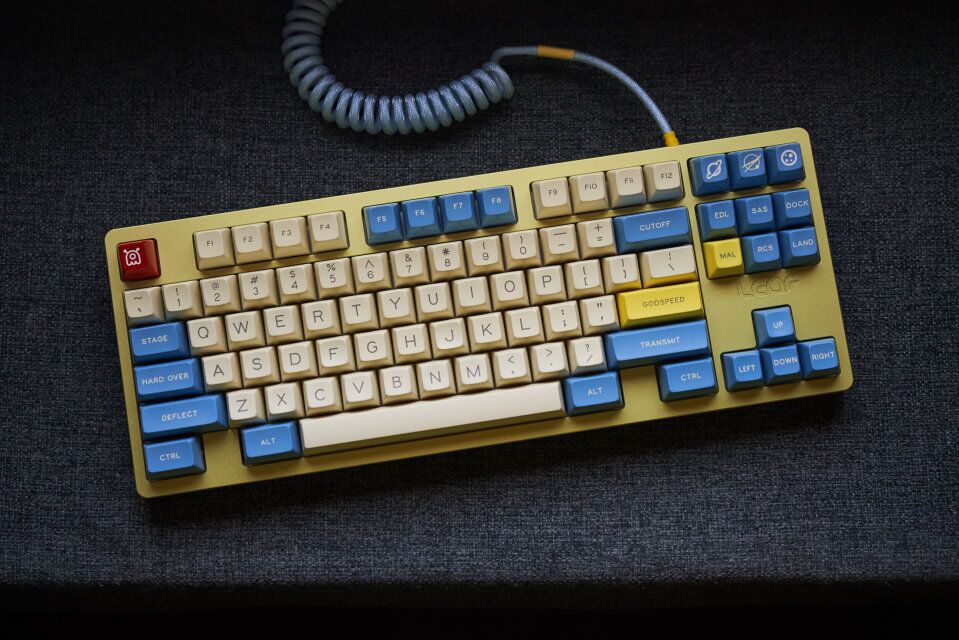

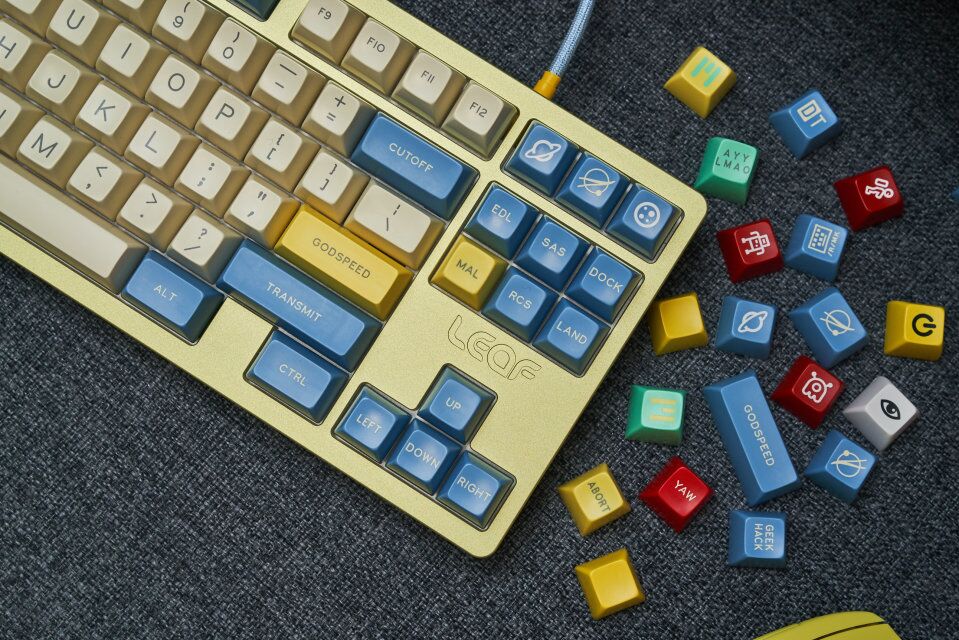

各位好，我是狐狸，在18年的时候我们在ZF平台上推出了Leaf主题的第一款套件——Leaf 80,也是第一次尝试简约风格。

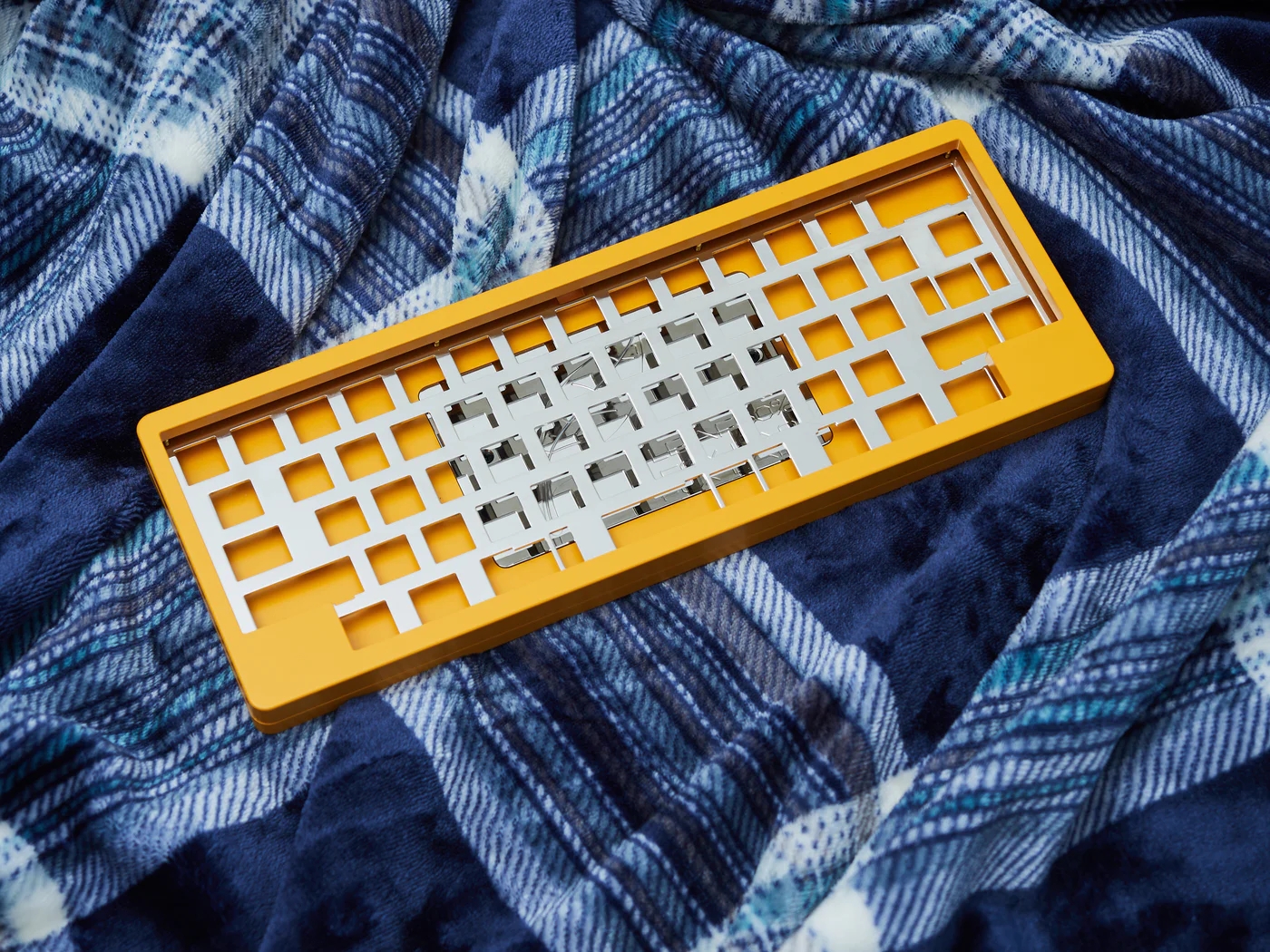

于同年年底，我们顺势推出了它的同系列小尺寸版本——Leaf 60，并第一次加入了gasket的结构。

时隔两年，我们决定重启Leaf系列的设计——Leaf 65。在这里跟大家聊一下这款键盘的设计的思路。

Leaf 65作为Leaf系列的一个延续，在设计之初就有一个非常清晰的风格定位——简洁、清新、突出leaf元素。在对Leaf80、Leaf60进行了一个深入的回溯分析后，我们觉得不仅仅是要对配列进行重新适应，还要有不一样的体验，让Leaf65是一个从内到外都具有特色也包含了重大升级的设计。从外观上经过深思熟虑后，最终将叶子浮雕、LEAF主题字体以及标志性的侧面曲面作为Leaf65的设计基调。

Leaf系列的侧面无疑是比较特色的一个部分，类似叶子轮廓的曲面cnc，使整个键盘的侧面看起来更加优雅修长，非常方便手指肚伸入其中拿取整把键盘，外观和实用兼得。如何将侧面进行承袭与升华，也是最难的部分。在简洁、清新的大前提下，我们尝试了很多种不同的方案设计，最终筛选出3个较为满意的方案进行推敲。图片展示的前两个方案均为带有中框的上下分色设计，第三个方案则是传统的地包天结构。

侧面的这两个大方向，令我们难以抉择，主要是觉得传统的天包地更加简洁，更符合Leaf的风格定位，但是带有中框的分色版本更加丰富有细节，而我们也希望带给玩家更多的玩法组合和体验，最终商定按照两个带中框方案的结合体，进行下一步的设计优化，具体的结合方式是第二个方案中的出线口设计与第一个侧面方案相结合。

分色的中框设计，在设计时就充分考虑了与经典凹型的完美呼应，将leaf系列的曲线美进行升华，于简洁之中挥毫泼墨铺展设计。看似简单的侧面线条，其实反复尝试调整了无数遍,最后呈现出来的效果也与叶子这个主题相契合了。

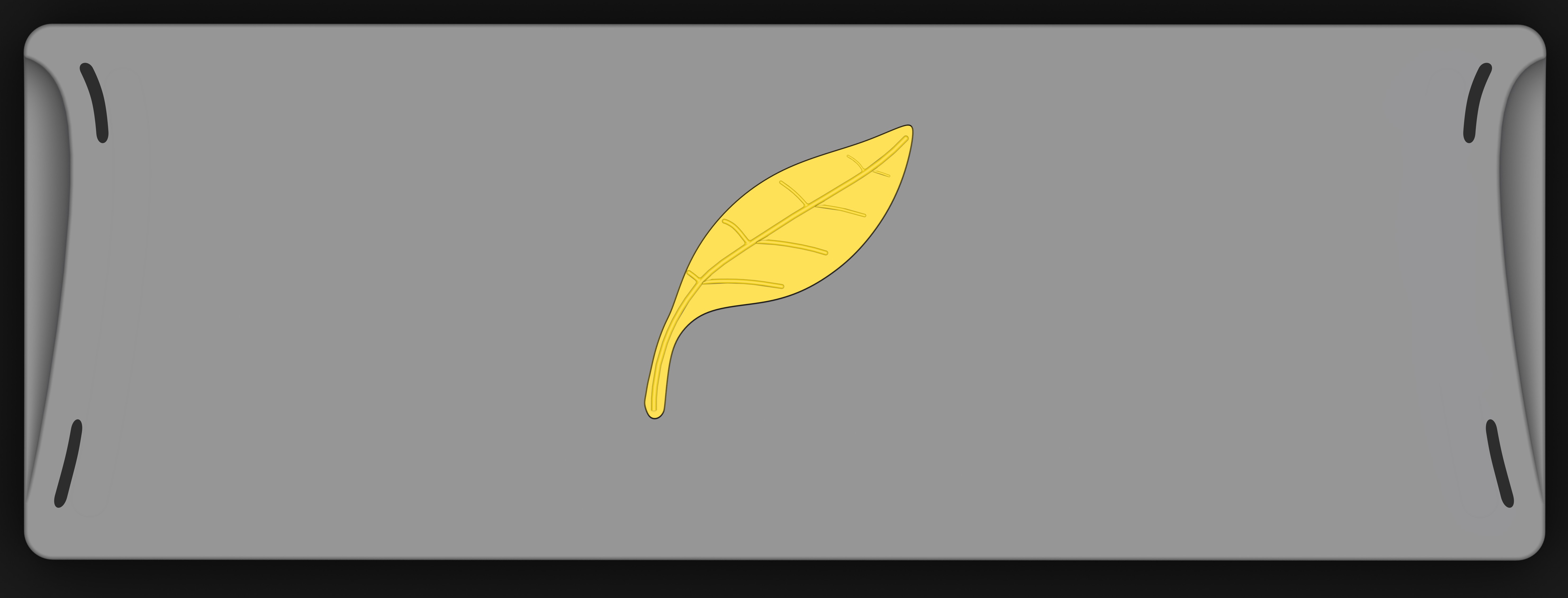

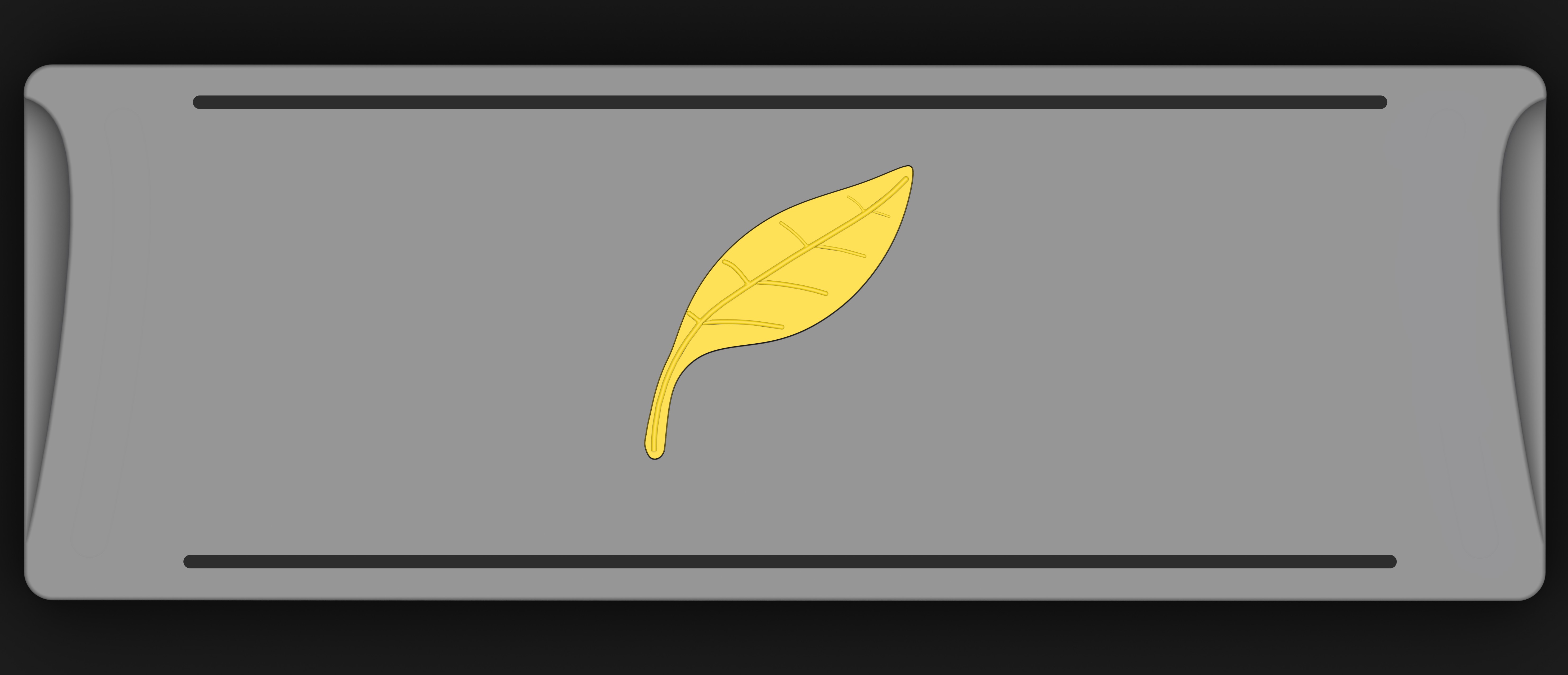

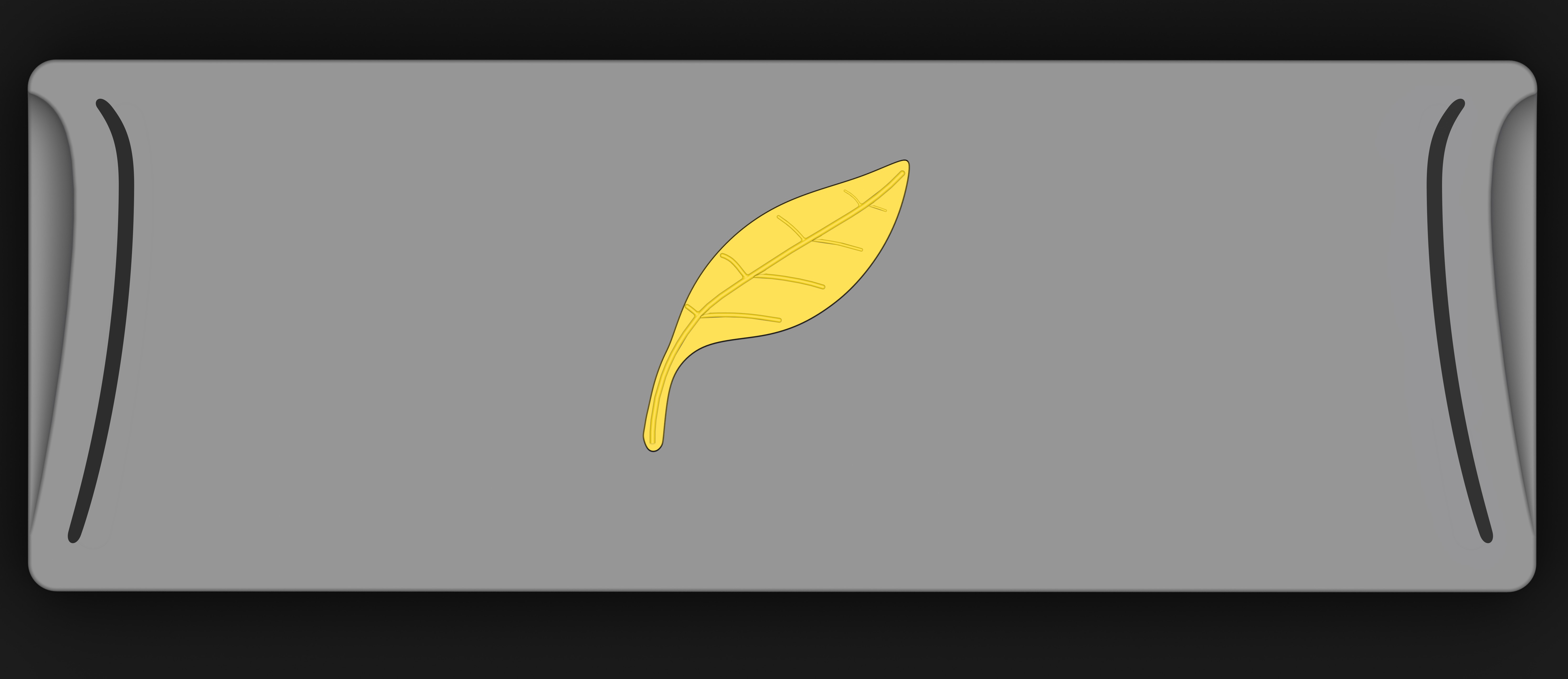

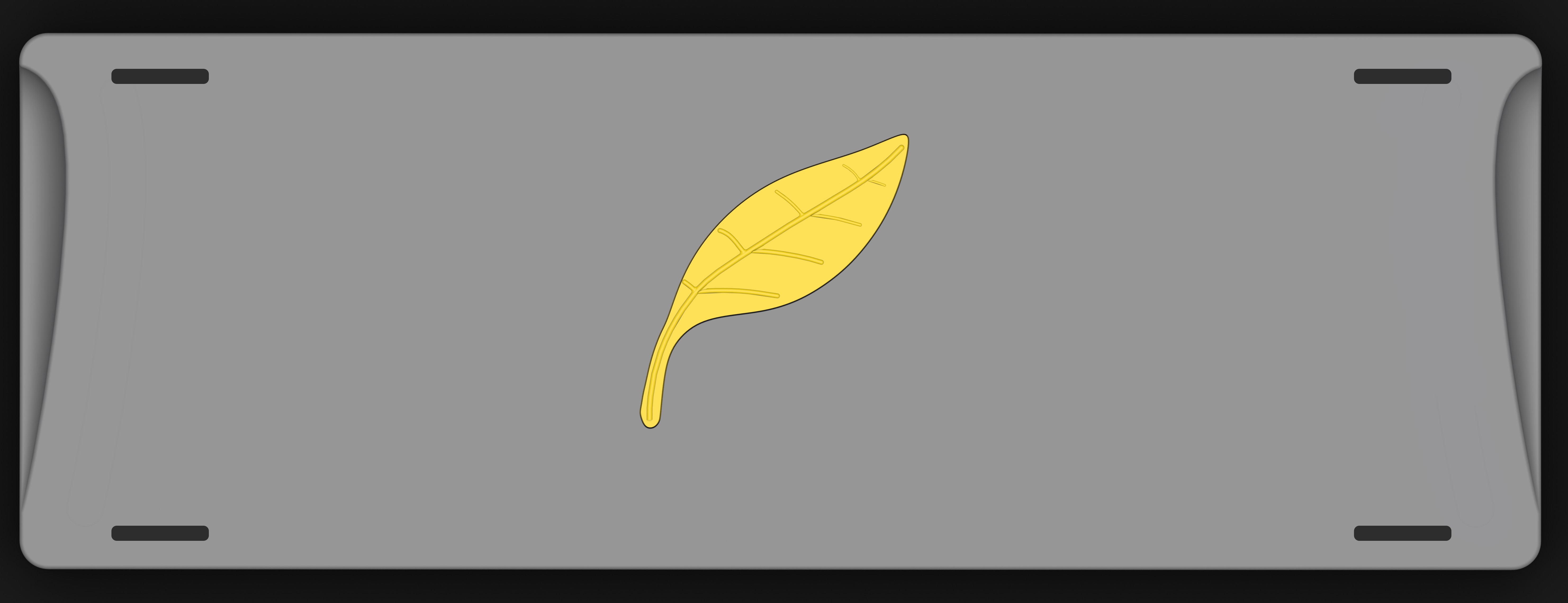

Leaf65的每一个细节都经过了缜密的思考，从造型到结构都经历了严谨的推敲与商讨。就连不起眼的硅胶脚垫，我们都觉得应该做些改变，在设计之初就规避了普通的仅功能性的圆点脚垫，去探索设计更能融入整把键盘风格的硅胶垫形状。这个脚垫最终也是需要开模来做，争取将细节做得更好。

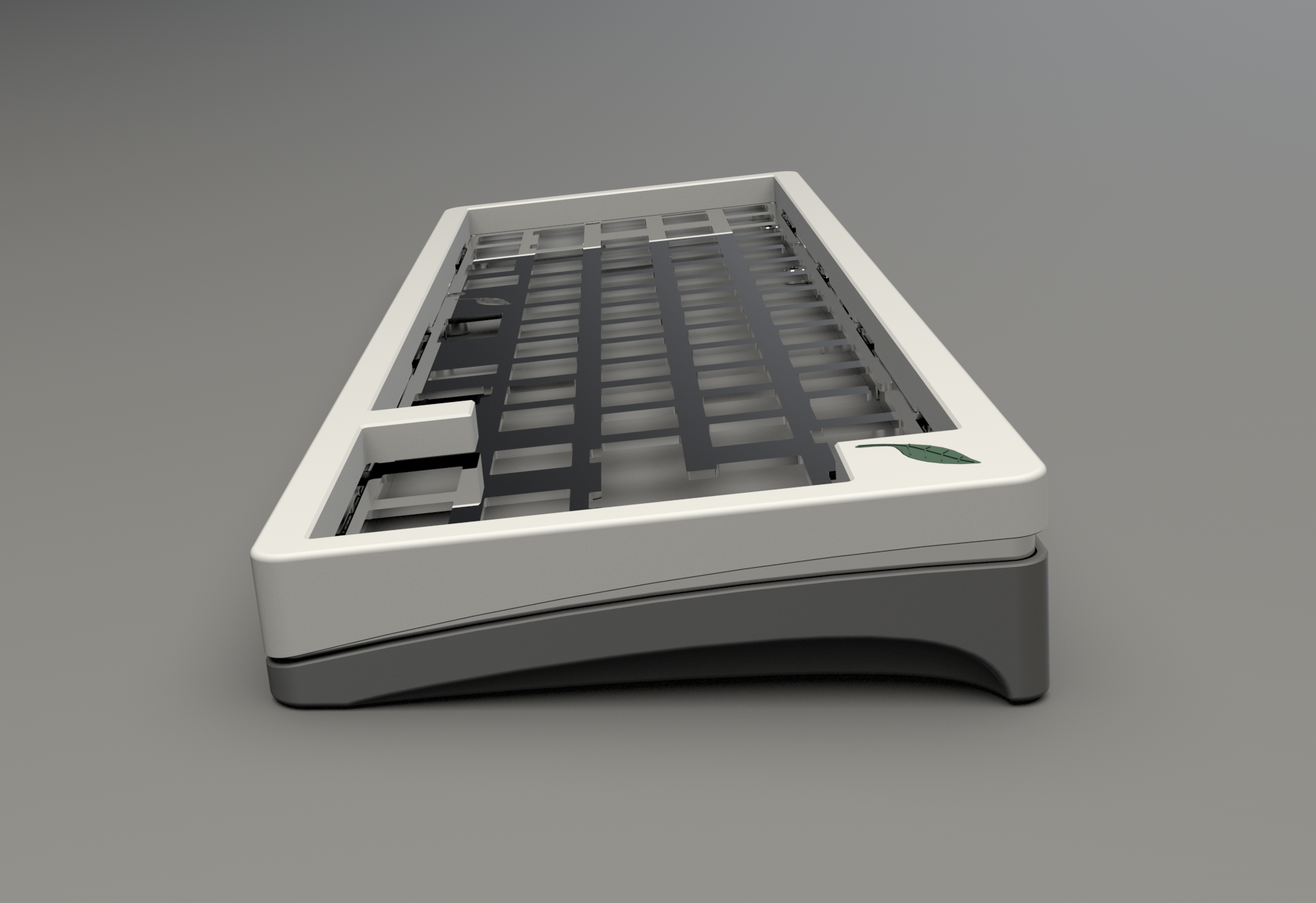

在结构方面也进行了脱胎换骨式的革新设计，向优秀的结构设计进行学习和加以创新。为了使leaf 65背面变的更简洁，采用了底部无外露螺丝的结构，不过我们不是把厚重的底盖用薄弱的1.5mm定位板来固定，感觉这样不是很牢靠，而是巧妙地运用中框来进行加固，同时中框的存在也让gasket的设计变得更加合理。

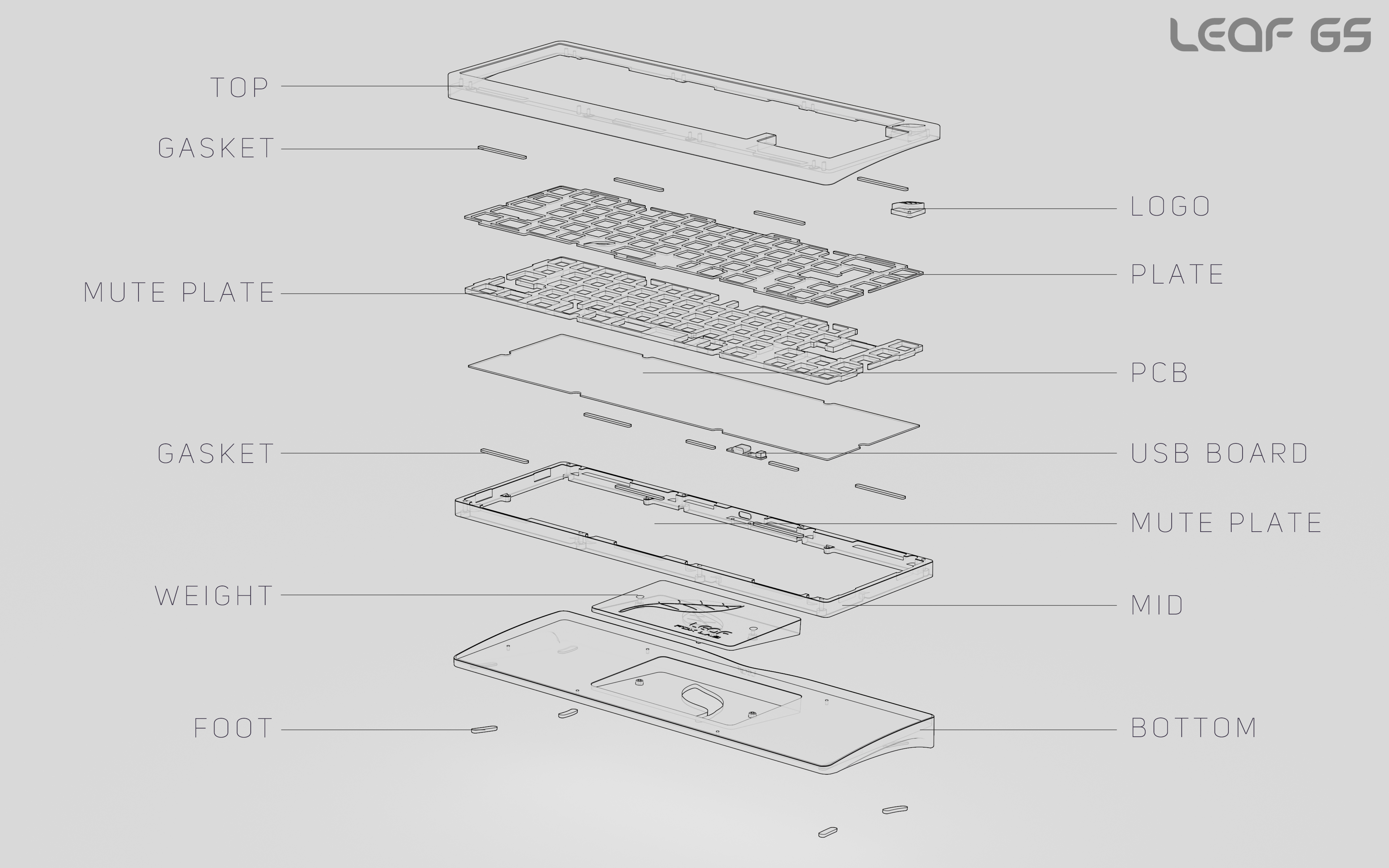

圈子从19年到20年是各式Gasket Mount结构键盘井喷的一年，国内外的各个团队都在Gasket Mount结构上下足了功夫，不论是手感还是美学都已经达到了较高的层次。这次我们在Gasket上又融入了Leaf Spring的元素，给定位板的触感加入不同质感的弹性元素。Gasket材料采用的是Poron, Poron有着柔和舒缓的缓冲质感，而定位板上加入的Leaf Spring结构则给整体手感带来了更多的反馈以及更好的回弹。同时，Mute Plate的加入使得内胆模块具有更紧实的结构，减少了空腔的同时利用与中框壳体的柔性接触和互动使得Gasket内胆能够实现真正的悬浮。除此之外，采用分离式USB接线板的方式使得外壳不再需要为Gasket的活动空间而妥协。在对Gasket Mount结构追求达到满意的情况下，同时为了兼顾不少玩家喜爱的Top Mount结构，在Leaf65的设计中就实现了对Top Mount的兼容，不需要更换多数零件，只需要额外的定位板即可实现两种内胆安装方式的切换，以此希望能做到一把键盘两手体验。

最终呈现在我们面前的Leaf 65，整体风格简约但不单调，也更加契合了Leaf系列的主题。升华后的曲线侧面，无外露螺丝的设计以及更好手感的gasket体验也算是对leaf系列更加完美的演绎了。

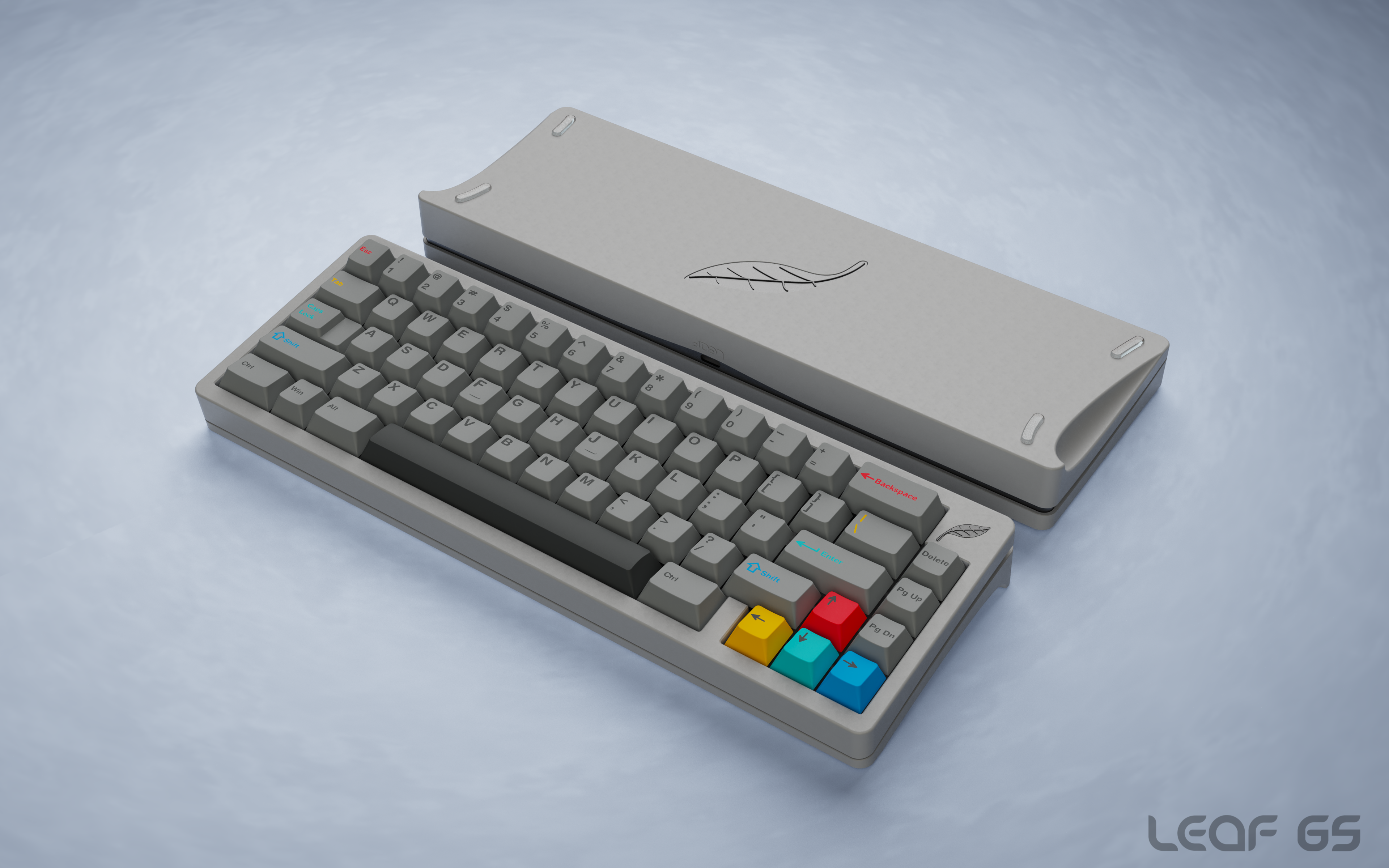

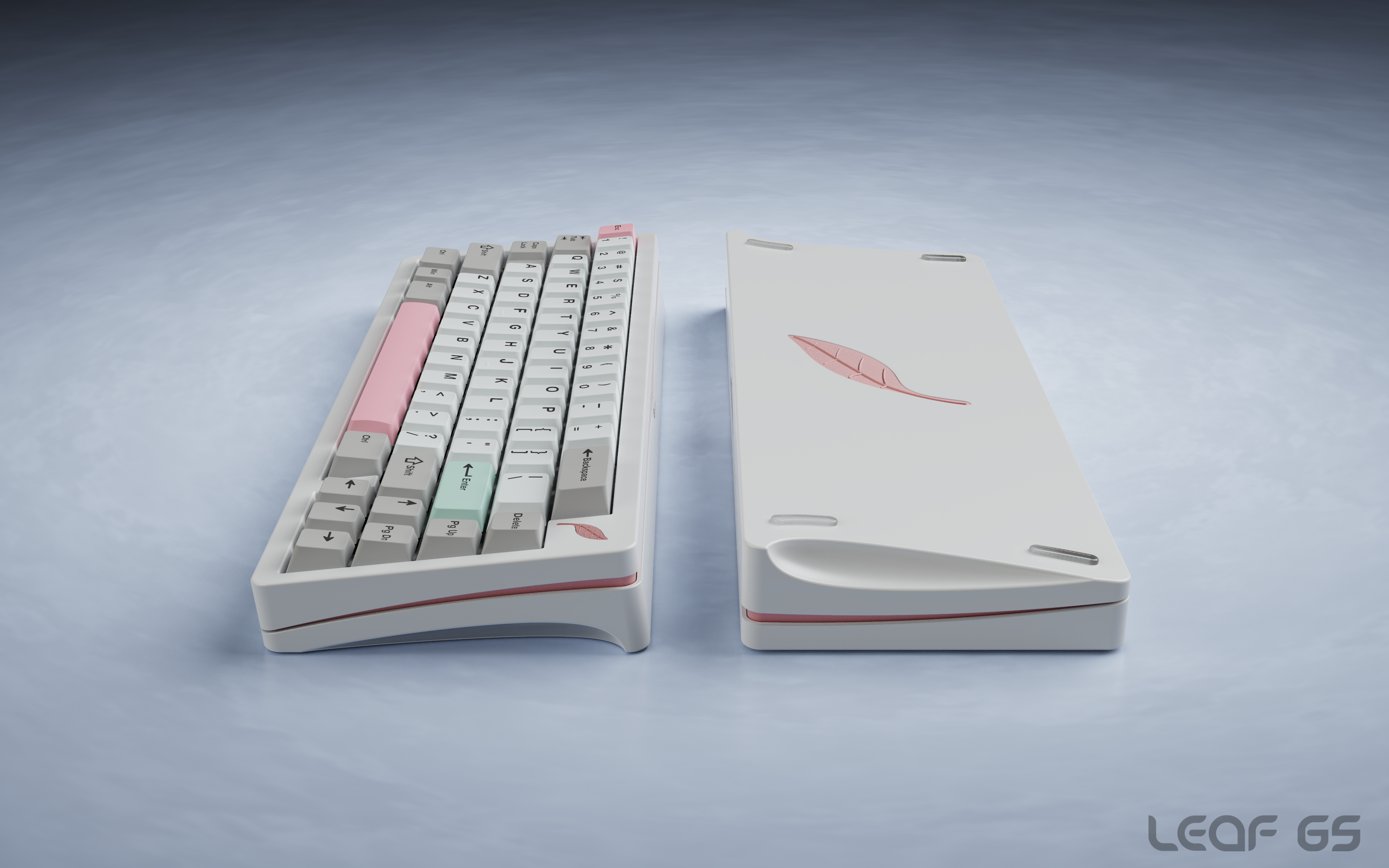

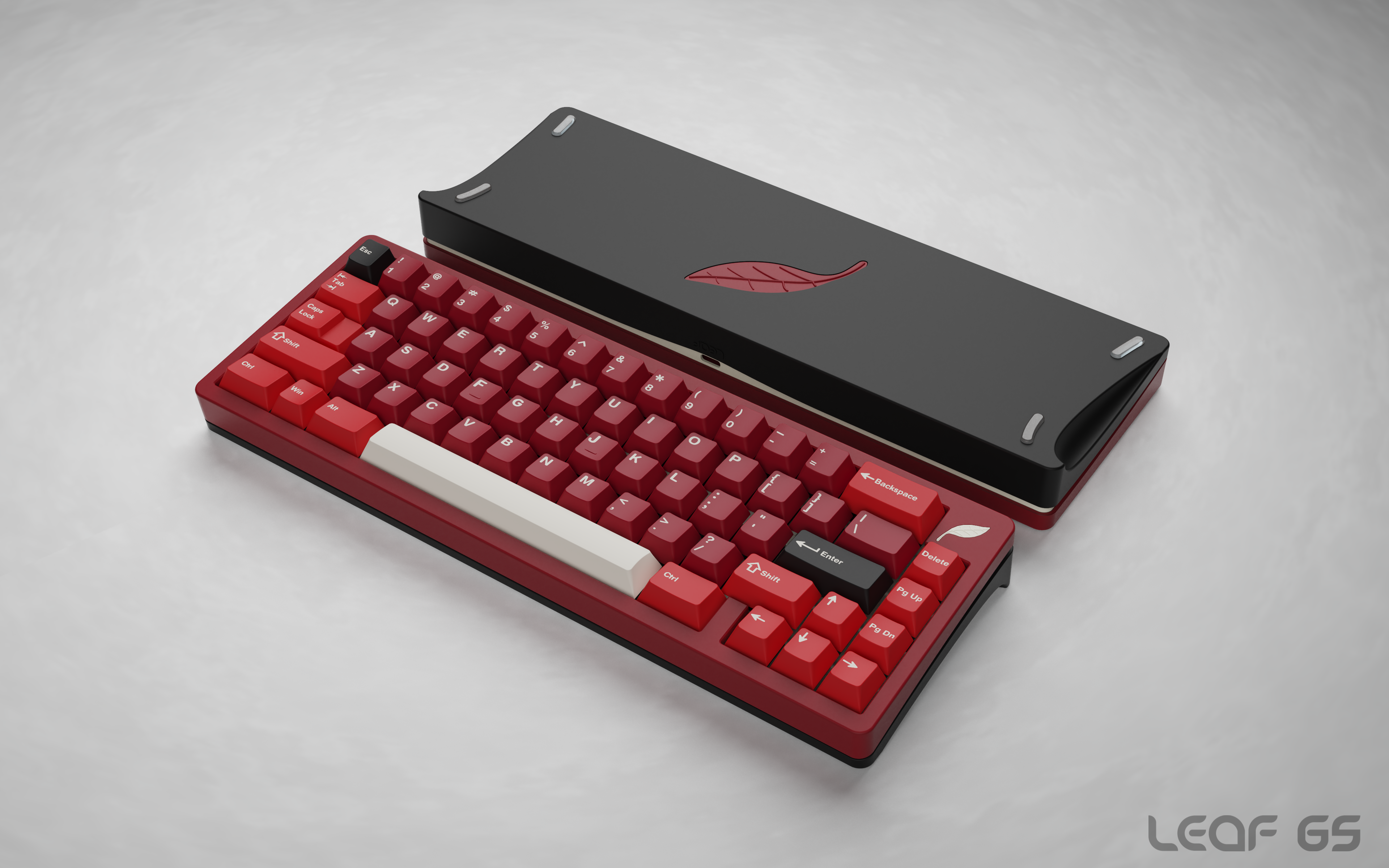

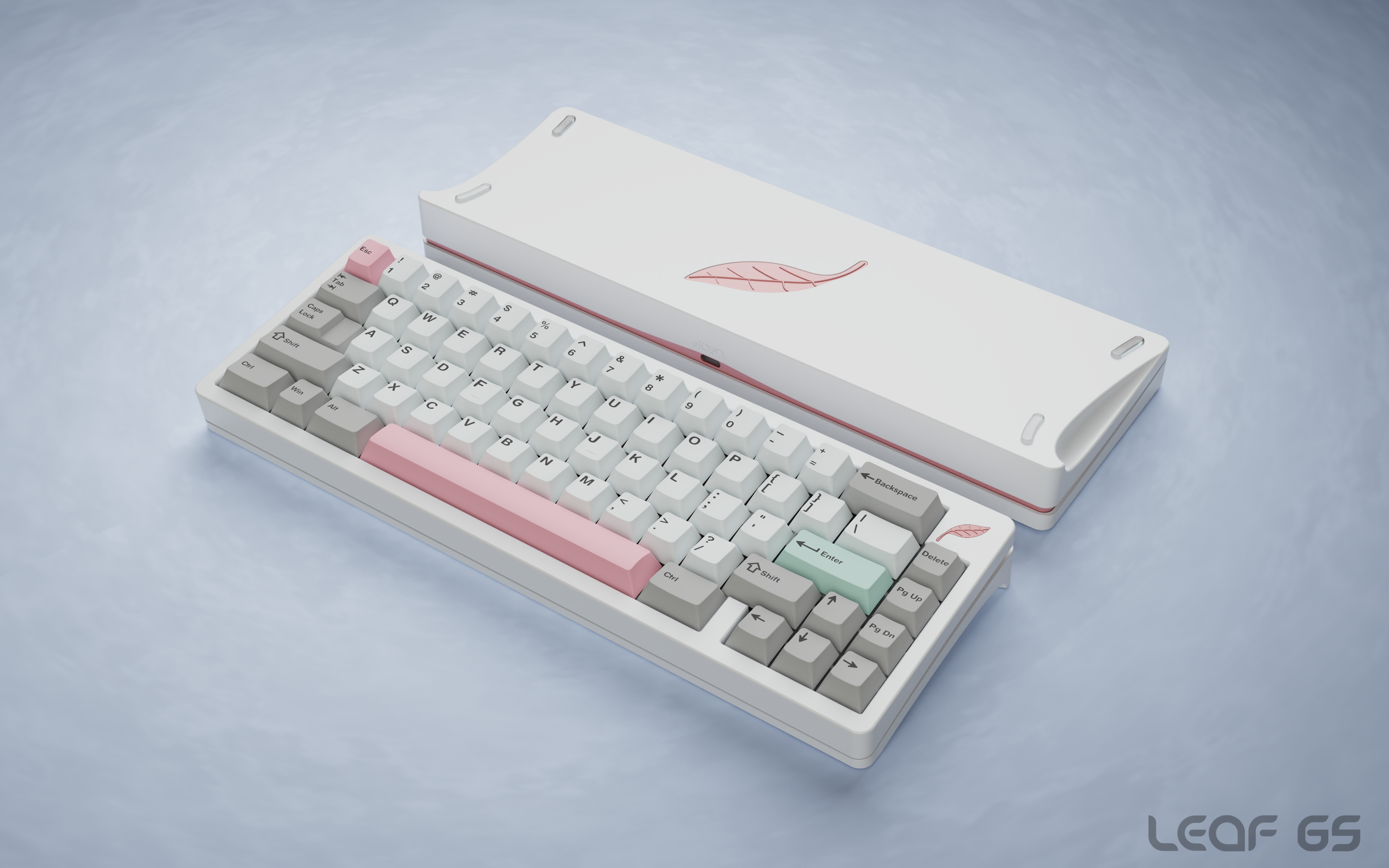

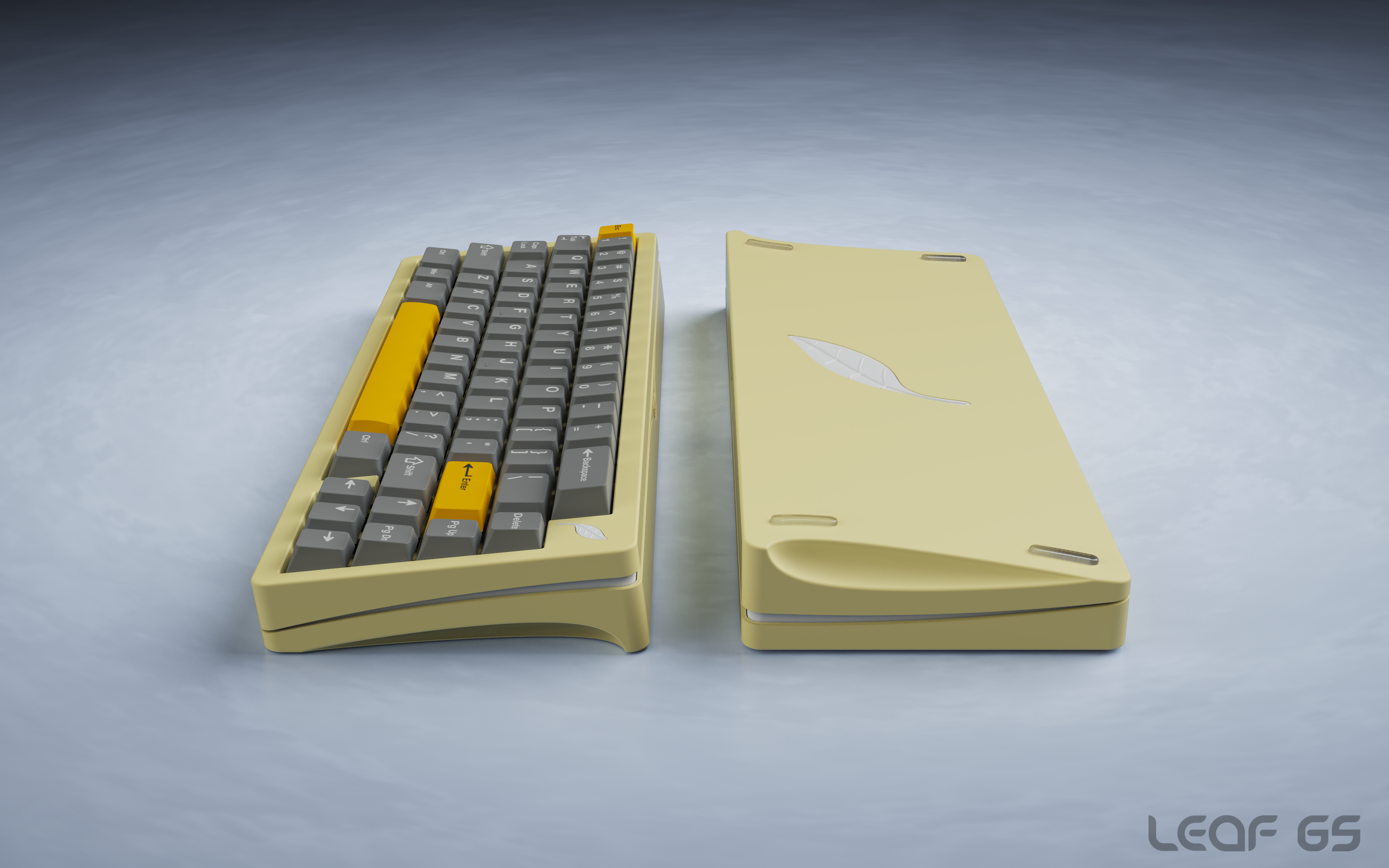

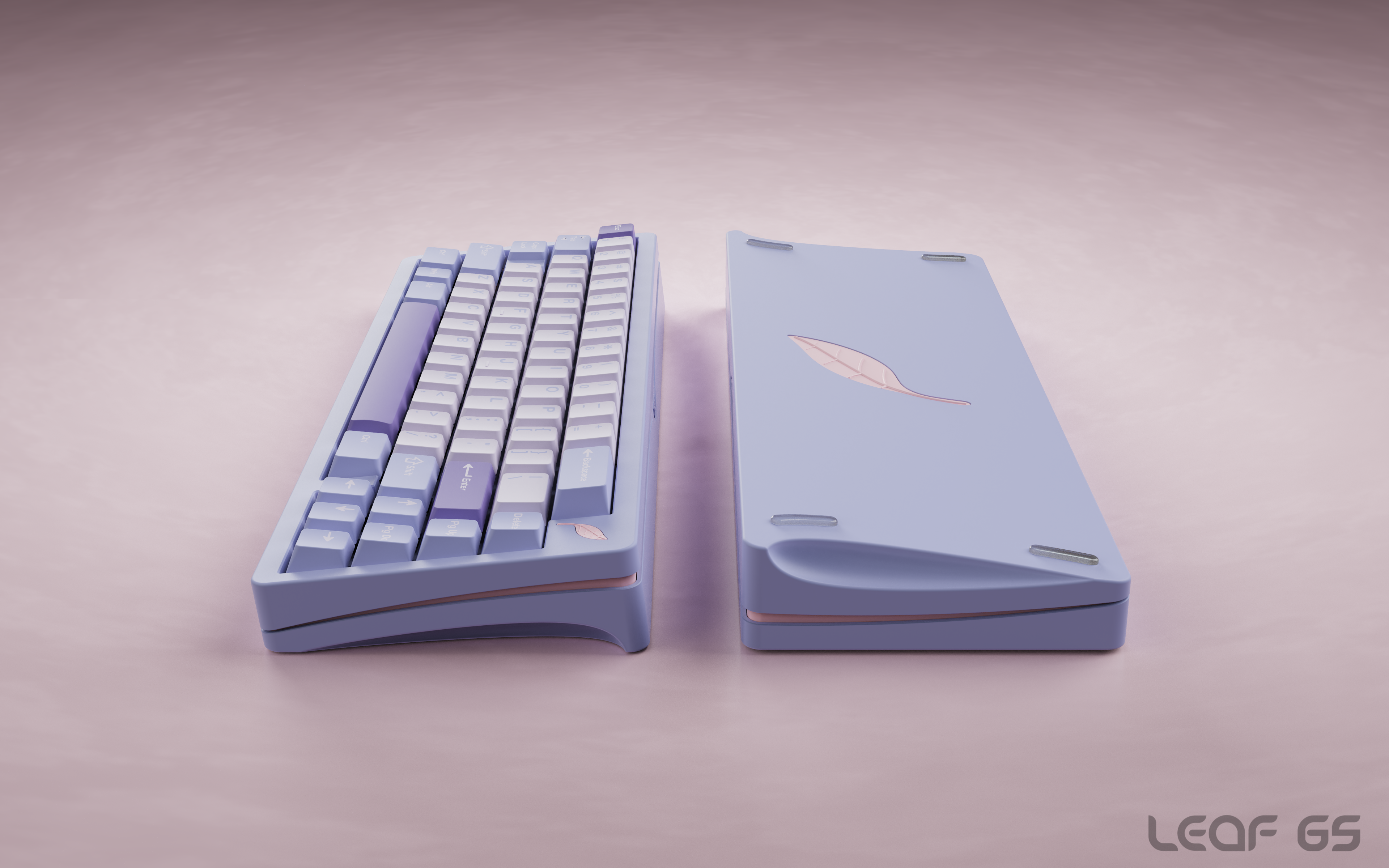

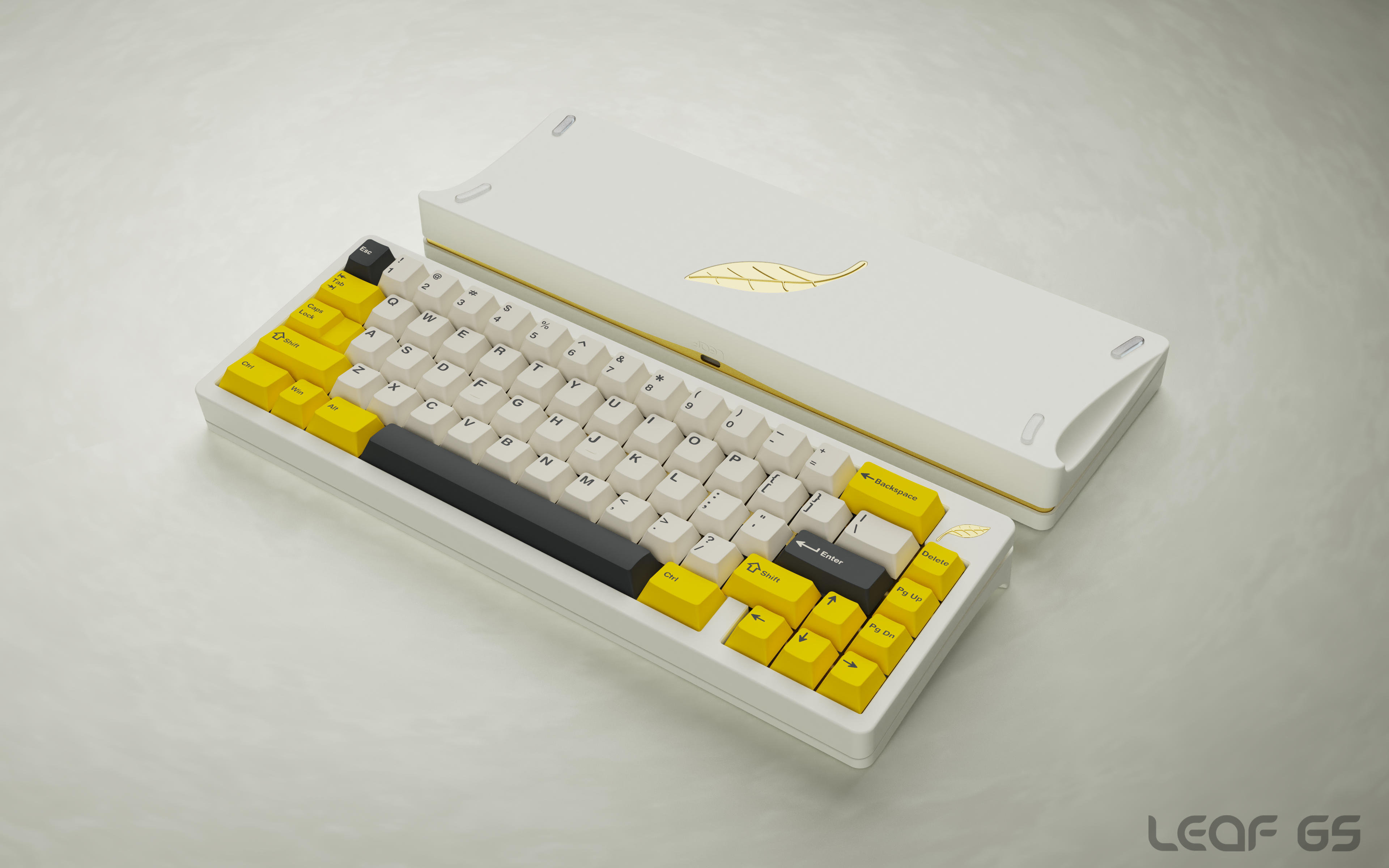

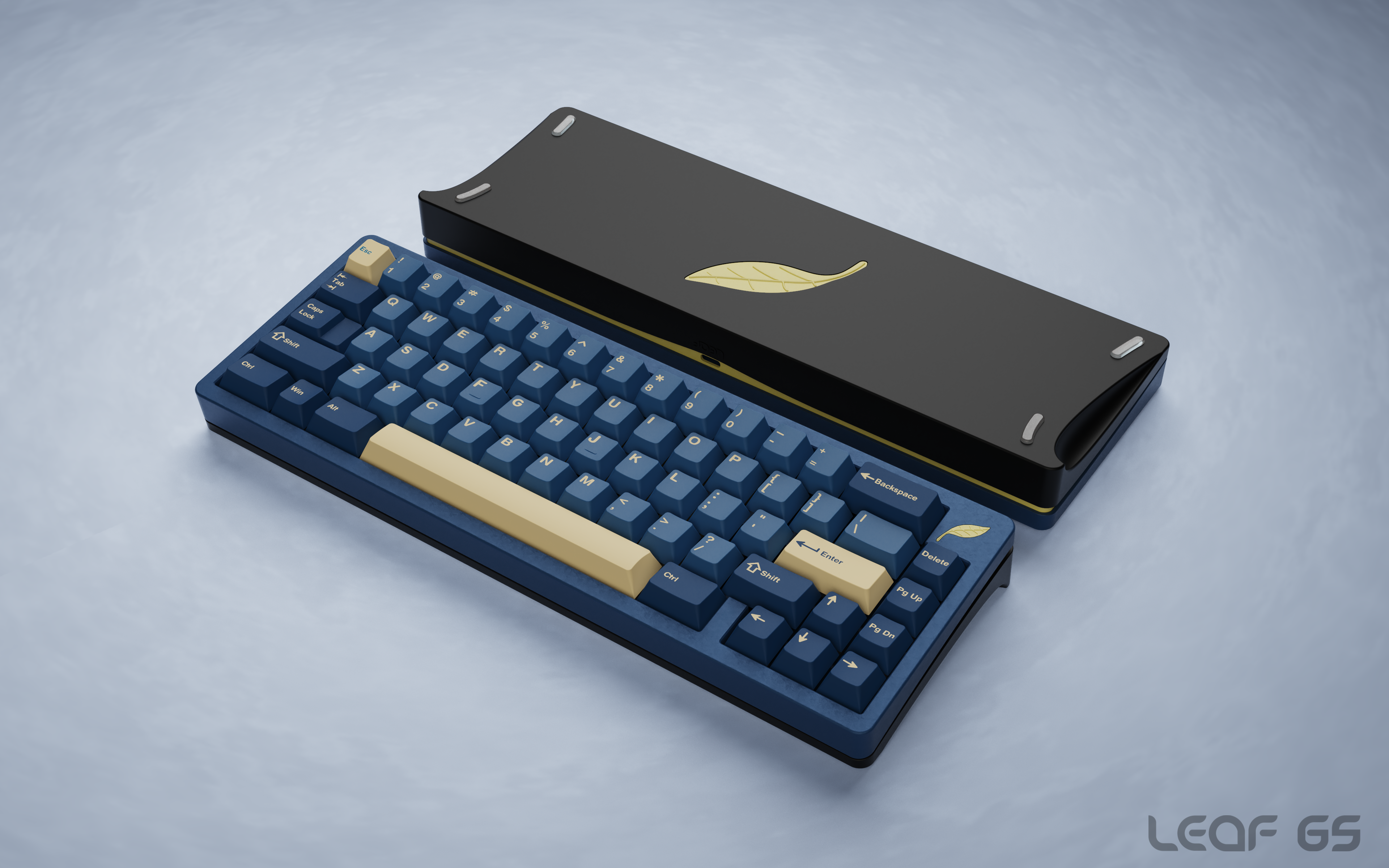

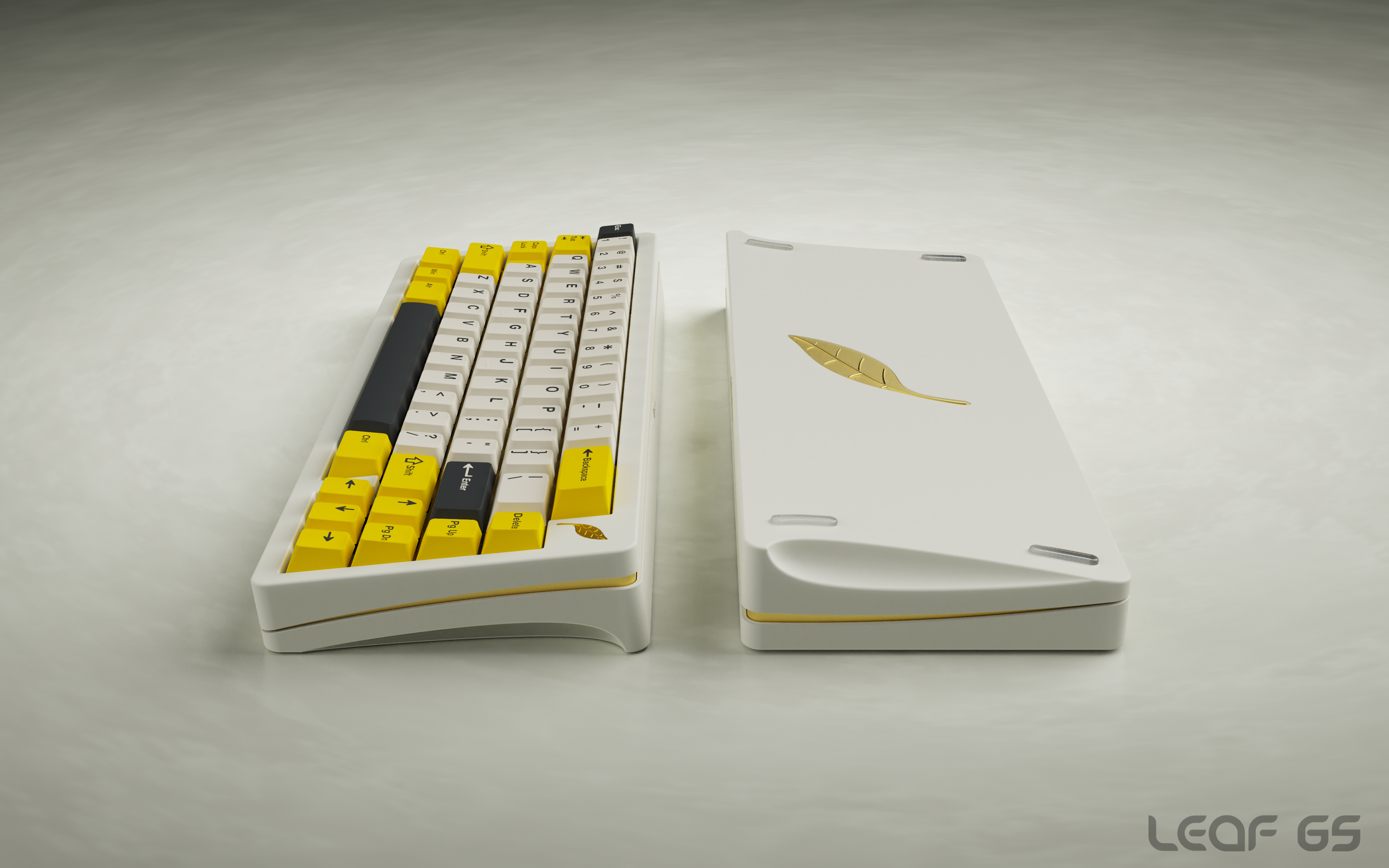

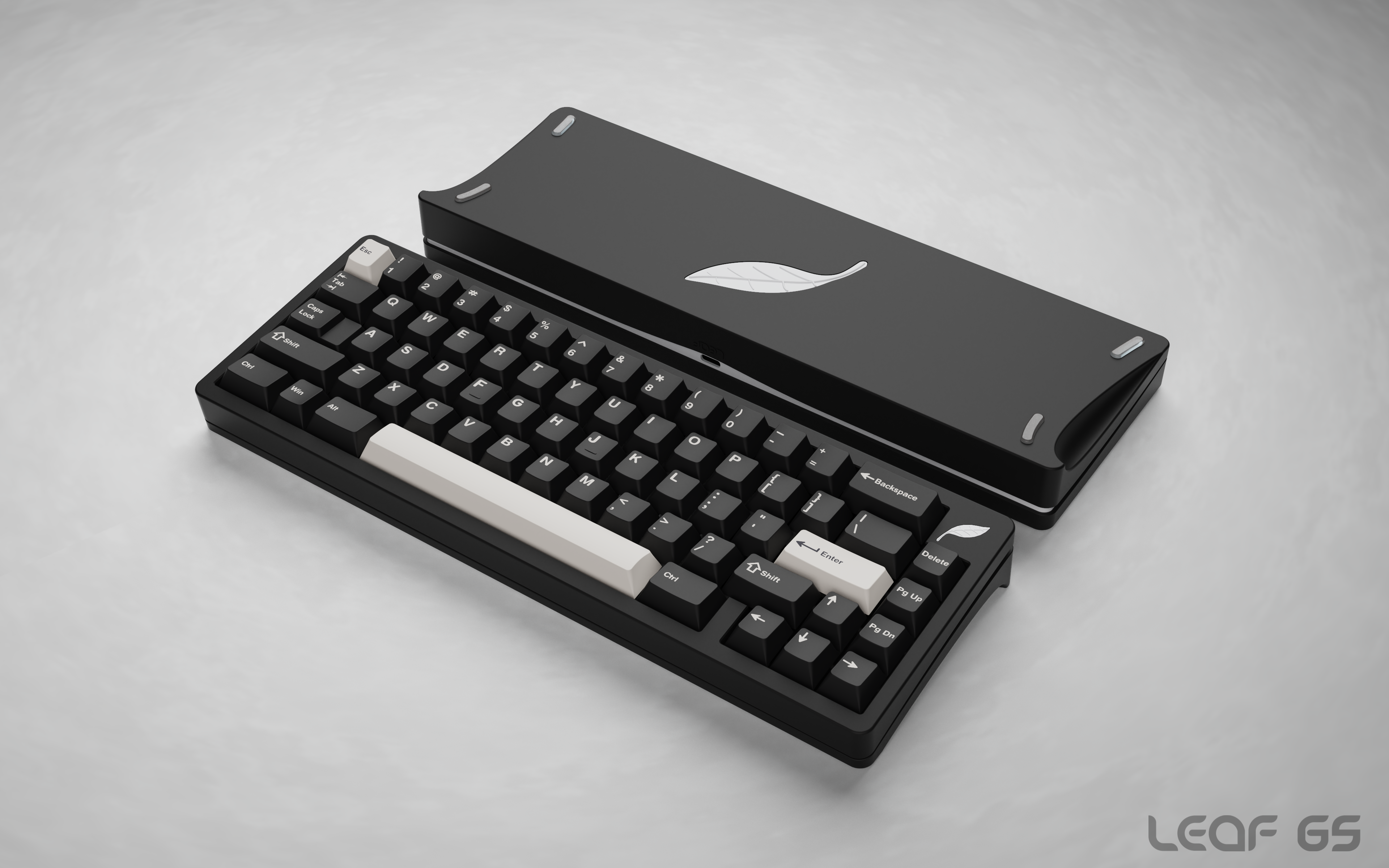

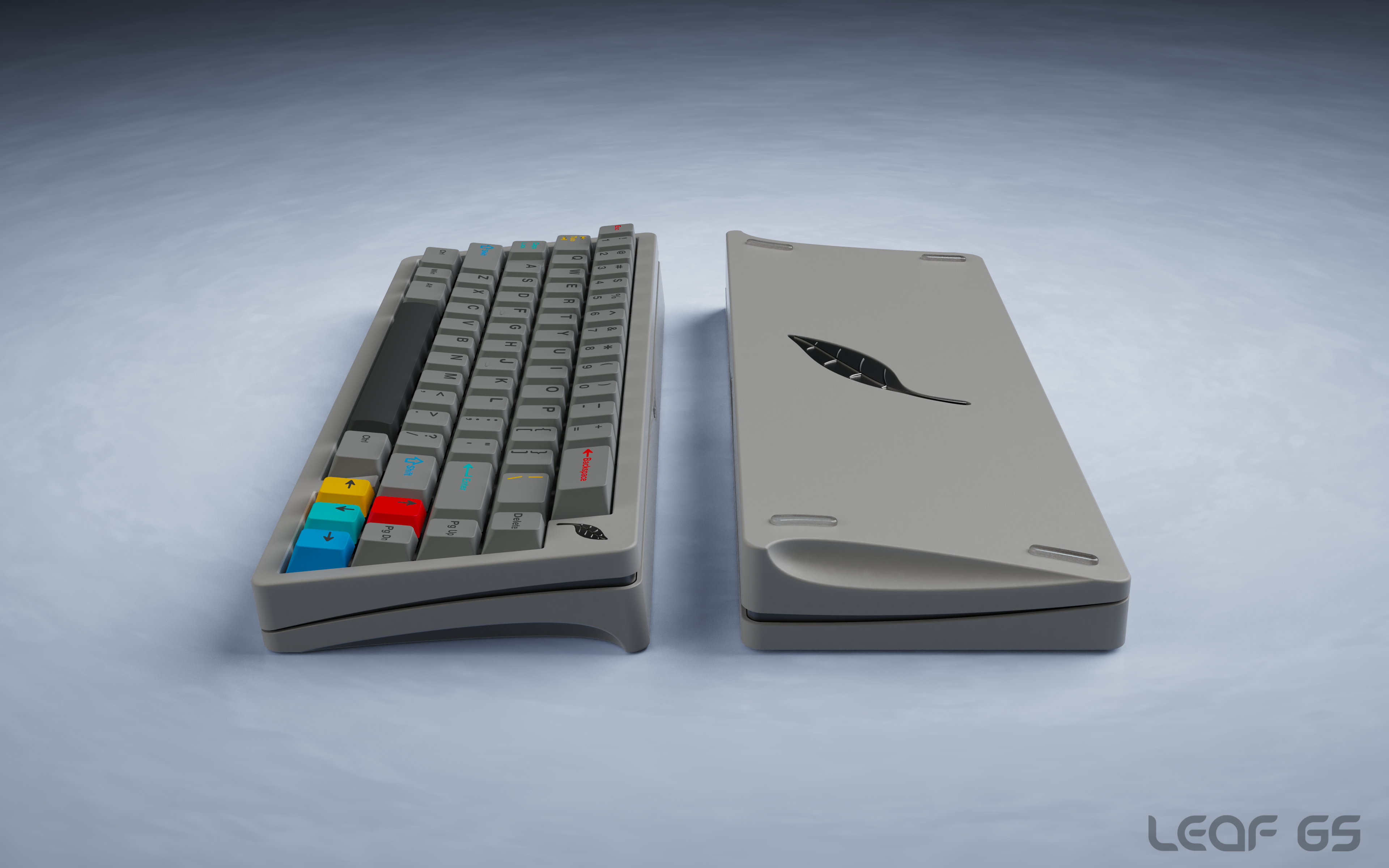

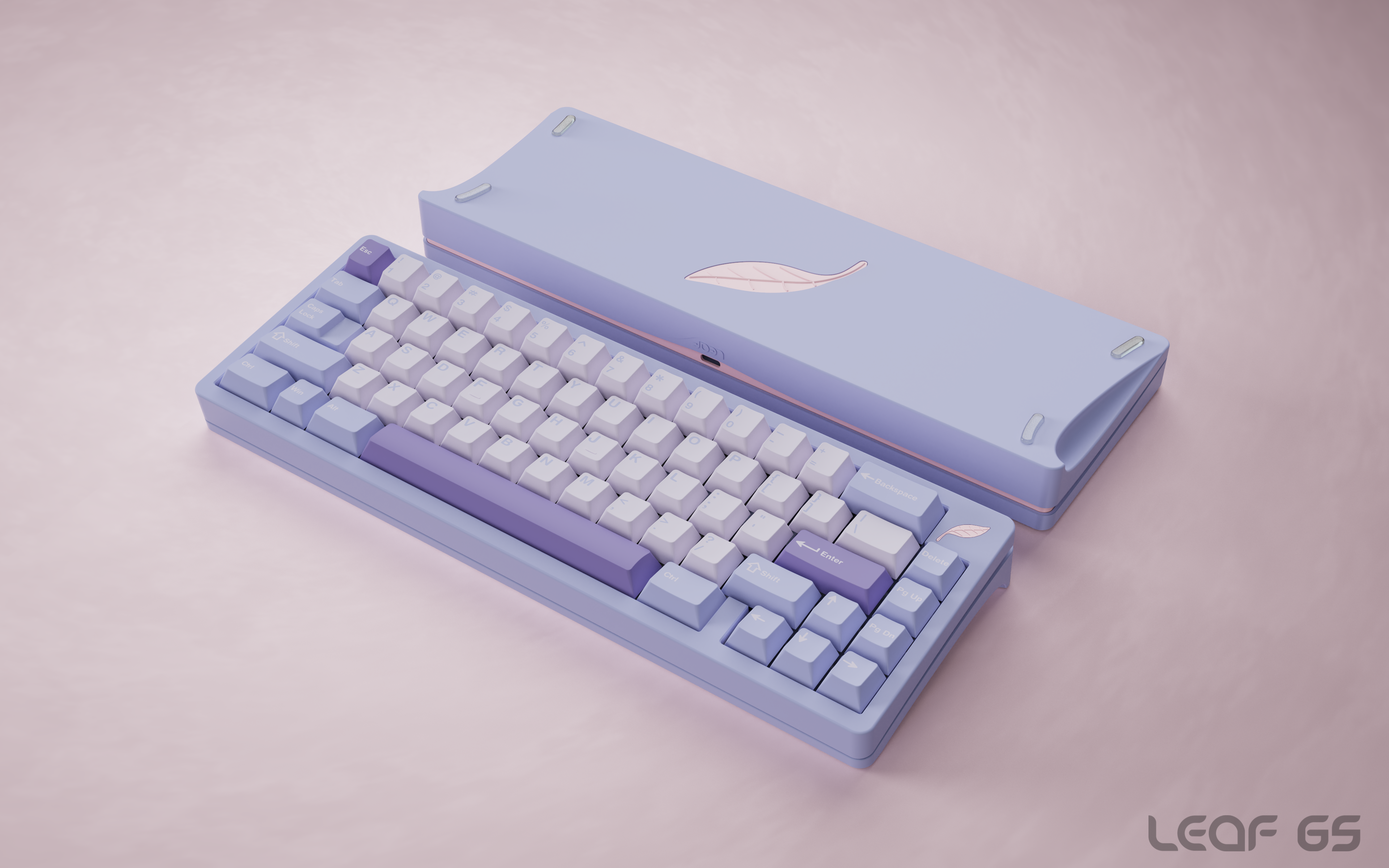

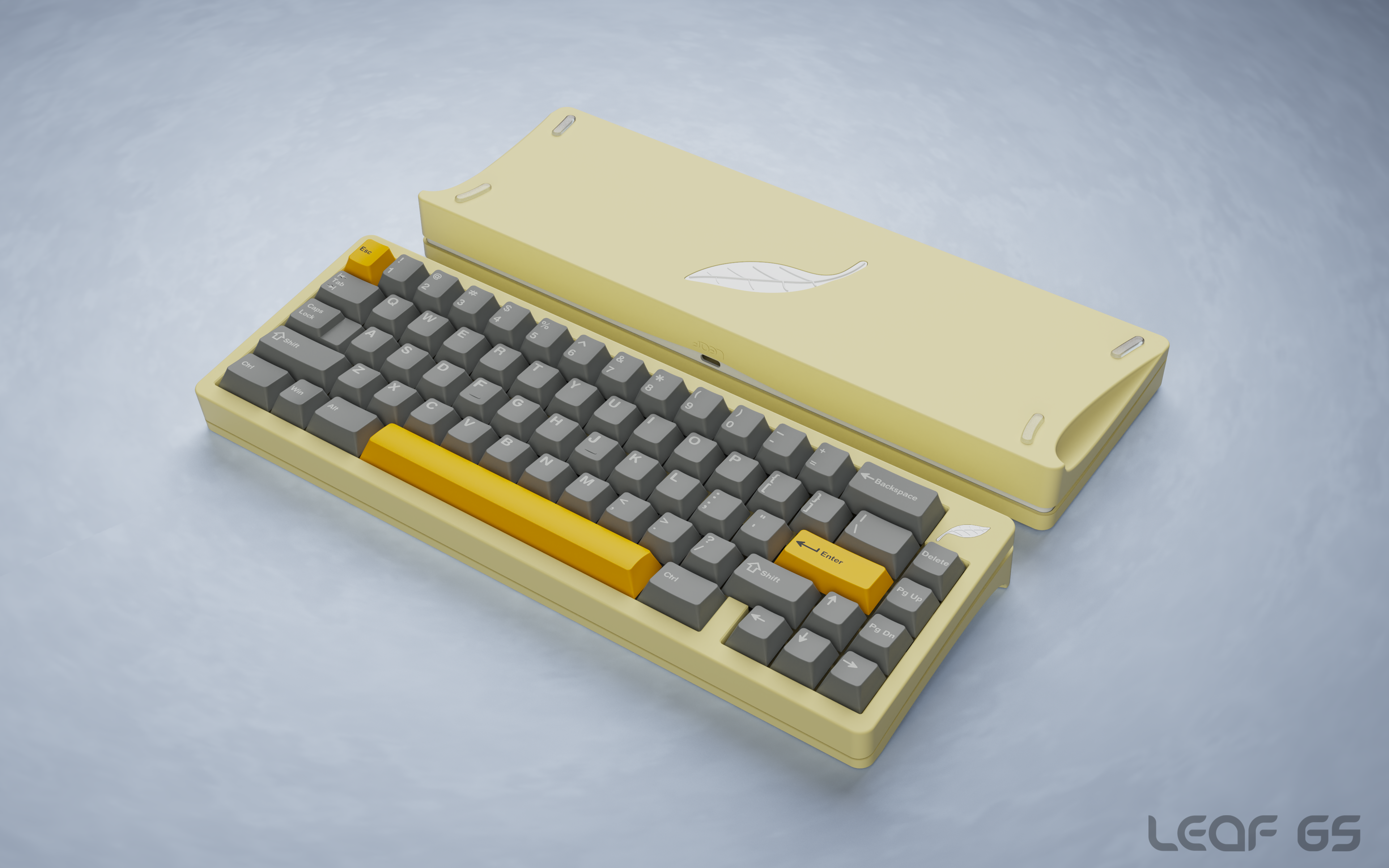

最后给大家展示一些现阶段的渲染图：
