    开发板上的硬件设计大部分都已完成，STM32F103VET6单片机空闲引脚也所剩不多，接下来要在所剩不多的引脚中留几个给后面摄像头电路使用，其余的用于按键、发光二极管及蜂鸣器电路。

模块1：按键电路

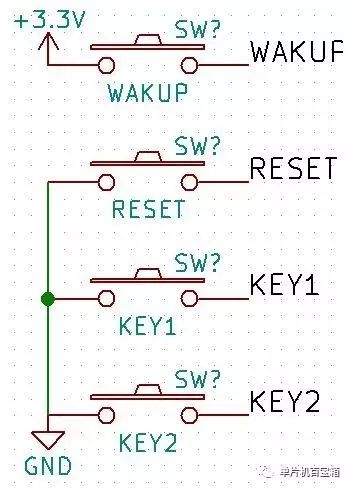

    这里的按键开关与之前所讲的自锁开关有所不同，这里的开关按住时可以连通电路，松开后电路继续断开，与自锁开关完全不同。开发板一共使用了4个按键开关，功能分别为唤醒按键、复位按键、另外两个按键备用。完成的电路如图所示：

模块2：发光二极管

    设计LED有两种方式，相对单片机引脚来说一种是单片机引脚输出电流，一种是给单片机引脚输入电流。

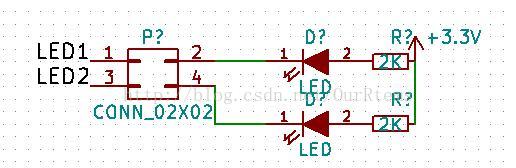

第一种单片机输出电流的情况：

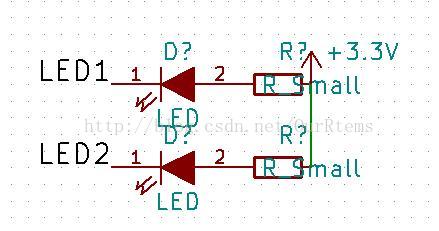

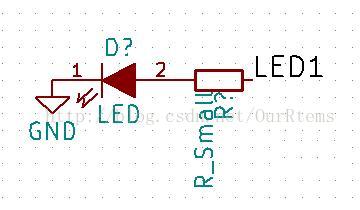

第二种电流输入到单片机引脚的情况：


模块3：蜂鸣器

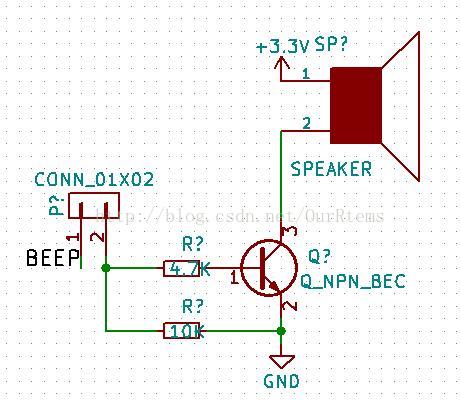

    蜂鸣器电路中的10K电阻用于稳定三极管基极的电压，确保单片机输出低电平时，三极管基极处的电压确实为低。此处在蜂鸣器与三极管间应当再接一个限流电阻，因为蜂鸣器的电阻值比较小。

By:霜月孤鸟

2017.1.6
