一种基于wifi模块的智能开关的制作方法

安宇雨 - 随手采集
2020-10-08 22:19:05
随手采集
0000-未整理-等待研究

本实用新型是一种基于wifi模块的智能开关，属于智能开关领域。

背景技术：

开关串接在电源和负载之间，用于开通和关断负载，大多数的开关是普通的机械通断开关，需要人工手动操作，在开通或关断时可能会产生电火花，会降低开关的使用寿命，存在安全隐患，并且大多数的开关不适合在易燃、易爆、潮湿等环境下使用。

现有技术公开了申请号为：201620225023.7的一种电器开关领域中的基于WiFi控制的智能开关，两个分压电容串联后连接交流电源，两个分压电容的中点连接整流桥，整流桥的直流输出的正极和负极之间连接WiFi控制模块、继电器和场效应管，整流桥的交流火线端连接两个分压电容的中点，整流桥的交流零线端连接负载，交流电源串联继电器开关后连接负载；WiFi控制模块接收到WIFI关断信号时输出低电平给场效应管，继电器开关断开，WiFi控制模块接收到WIFI开通信号时输出高电平给场效应管，继电器开关闭合，现有技术在使用时，无法对开关进行操作设定，使用不便，适用性小。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种基于wifi模块的智能开关，以解决现有技术在使用时，无法对开关进行操作设定，使用不便，适用性小的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种基于wifi模块的智能开关，其结构包括wifi发射器、外壳体、USB接口、插座板、插座孔、插头座、插头、内壳体、开盖孔、智能wifi通电板，所述外壳体的中部设有插座板为一体结构，所述内壳体嵌套在外壳体的内部采用过盈配合，所述wifi发射器为长方形结构，所述wifi发射器安装在外壳体中部的顶端，所述USB接口为长方形结构，所述USB接口嵌套在插座板中部的上方，所述插座孔设有两个以上且均匀等距的设于插座板上，所述插头座安装在内壳体中部的上方，所述插头设有两个以上且均匀分布在插头座内部的四周采用过盈配合，所述开盖孔为长方形结构，所述开盖孔设于内壳体中部的下方为一体结构，所述智能wifi通电板安装在内壳体的内部，所述wifi发射器、USB接口和插头均与智能wifi通电板电连接，所述USB接口包括接口体、插接口、底座、通气孔、连接端口、接触端子，所述接口体的前端设有插接口，所述底座设于接口体的内部，所述接口体、插接口与底座为一体结构，所述通气孔设有两个以上且位于同一平面上，所述通气孔均匀等距的设于底座上为一体结构，所述连接端口嵌套在插接口内部的上方采用过盈配合，所述接触端子设有两个以上相互平行，所述接触端子均匀等距的设于连接端口的上方。

进一步地，所述wifi发射器位于插座板的上方。

进一步地，所述插头座为圆形结构。

进一步地，所述插头座位于开盖孔的上方。

进一步地，所述插座孔与插座板为一体结构。

进一步地，所述wifi发射器可以将wifi信号发射出，进行接收。

进一步地，所述插头可以插进电源中进行通电。

本实用新型的有益效果：通过其结构设有USB接口，在使用的时候可以通过其结构接口体前端的插接口将USB接口插进底座内部，然后再通过其结构连接端口上的接触端子进行连接，从而使其可以对内壳体内部的智能wifi通电板进行操作并且设定，使用方便，适用性广。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种基于wifi模块的智能开关的结构示意图。

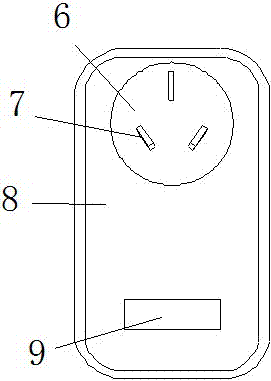

图2为本实用新型一种基于wifi模块的智能开关背部的结构示意图。

图3为本实用新型一种基于wifi模块的智能开关USB接口的结构示意图

图中：wifi发射器-1、外壳体-2、USB接口-3、插座板-4、插座孔-5、插头座-6、插头-7、内壳体-8、开盖孔-9、智能wifi通电板、接口体-301、插接口-302、底座-303、通气孔-304、连接端口-305、接触端子-306。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种基于wifi模块的智能开关：其结构包括wifi发射器1、外壳体2、USB接口3、插座板4、插座孔5、插头座6、插头7、内壳体8、开盖孔9、智能wifi通电板，所述外壳体2的中部设有插座板4为一体结构，所述内壳体8嵌套在外壳体2的内部采用过盈配合，所述wifi发射器1为长方形结构，所述wifi发射器1安装在外壳体2中部的顶端，所述USB接口3为长方形结构，所述USB接口3嵌套在插座板4中部的上方，所述插座孔5设有两个以上且均匀等距的设于插座板4上，所述插头座6安装在内壳体8中部的上方，所述插头7设有两个以上且均匀分布在插头座6内部的四周采用过盈配合，所述开盖孔9为长方形结构，所述开盖孔9设于内壳体8中部的下方为一体结构，所述智能wifi通电板安装在内壳体8的内部，所述wifi发射器1、USB接口3和插头7均与智能wifi通电板电连接，所述USB接口3包括接口体301、插接口302、底座303、通气孔304、连接端口305、接触端子306，所述接口体301的前端设有插接口302，所述底座303设于接口体301的内部，所述接口体301、插接口302与底座303为一体结构，所述通气孔304设有两个以上且位于同一平面上，所述通气孔304均匀等距的设于底座303上为一体结构，所述连接端口305嵌套在插接口302内部的上方采用过盈配合，所述接触端子306设有两个以上相互平行，所述接触端子306均匀等距的设于连接端口305的上方，所述wifi发射器1位于插座板4的上方，所述插头座6为圆形结构，所述插头座6位于开盖孔9的上方，所述插座孔5与插座板4为一体结构，所述wifi发射器1可以将wifi信号发射出，进行接收，所述插头7可以插进电源中进行通电。

本实用新型在进行使用的时候，可以先通过内壳体8中部上方的插头座6内部的插头7与电源连通后，再通过其结构外壳体2上方的wifi发射器1将信号发射出，进行接收，插座孔5则可以插入插头再次进行通电，然而USB接口3则可以通过其结构接口体301前端的插接口302插入USB数据线，然后再通过底座303上的连接端口305与接触端子306对USB数据线进行连通，再通过插入手机对内壳体8内部的智能wifi通电板进行操作设定。

本实用新型的USB接口3是一个外部总线标准，用于规范电脑与外部设备的连接和通讯，USB接口3具有即插即用和热插拔功能。

本实用新型的wifi发射器1、外壳体2、USB接口3、插座板4、插座孔5、插头座6、插头7、内壳体8、开盖孔9、智能wifi通电板、接口体301、插接口302、底座303、通气孔304、连接端口305、接触端子306，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本实用新型解决的问题是现有技术在使用时，无法对开关进行操作设定，使用不便，适用性小，本实用新型通过上述部件的互相组合，在使用的时候可以通过其结构接口体前端的插接口将USB接口插进底座内部，然后再通过其结构连接端口上的接触端子进行连接，从而使其可以对内壳体内部的智能wifi通电板进行操作并且设定，使用方便，适用性广，具体如下所述：

所述USB接口3为长方形结构，所述USB接口3嵌套在插座板4中部的上方，所述接口体301的前端设有插接口302，所述底座303设于接口体301的内部，所述接口体301、插接口302与底座303为一体结构，所述通气孔304设有两个以上且位于同一平面上，所述通气孔304均匀等距的设于底座303上为一体结构，所述连接端口305嵌套在插接口302内部的上方采用过盈配合，所述接触端子306设有两个以上相互平行，所述接触端子306均匀等距的设于连接端口305的上方。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
