前言

外设党难免不了走进客制化的圈子，而客制化的第一步一般是组装一把 GH60 的 60% 佩列键盘。某宝上的 GH60 套件很多，买个 PCB 板子买些轴体就能自己组装键盘。不过我感觉那样一点也不算是客制化，顶多算是组装玩玩，自制 GH60 键盘，应该从配列都是自己设计的。

制作

制作配列一般使用的是 keyboard layout editor，我这颗是结合了 minila 设计出来的配列，最左边的五个按键是背部拨码按键的键值。

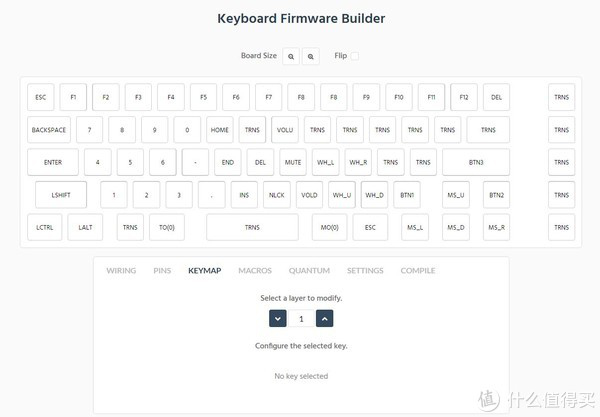

键盘还有第二层，第二层中，左边会有给小数字键盘，弥补没有数字键盘输入数字不便的缺点。

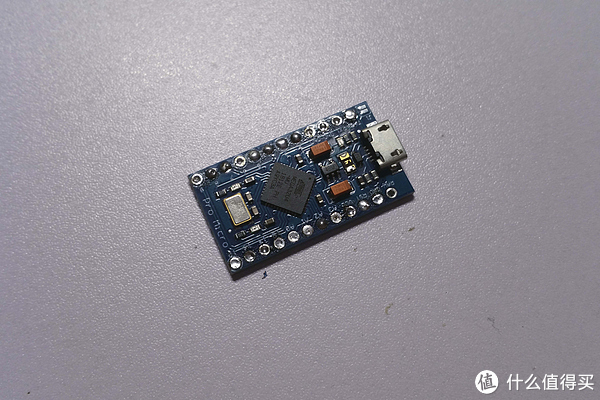

主控方面采用的是 arduino pro micro，采用 atmega 32u4 芯片，支持 QMK 固件，是客制化中最常用的主控板。祖国版 pro micro 售价在 15-20 元左右，还是包邮价，性价比基高。

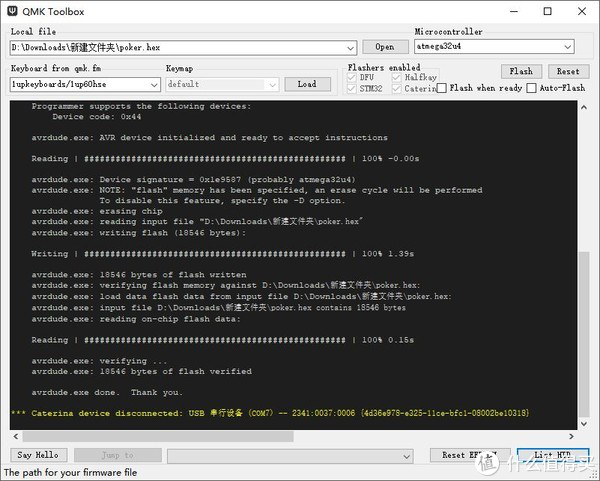

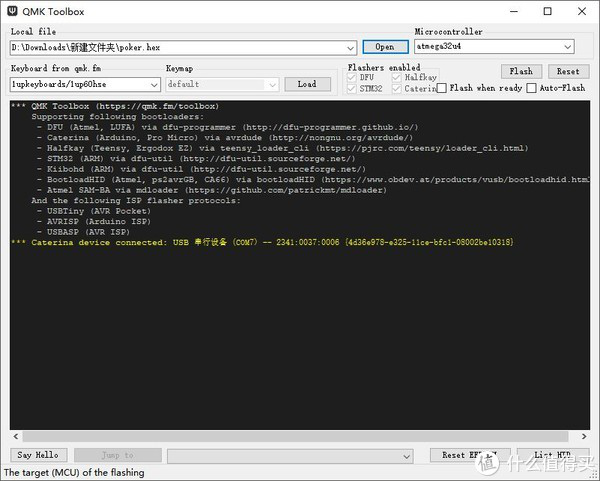

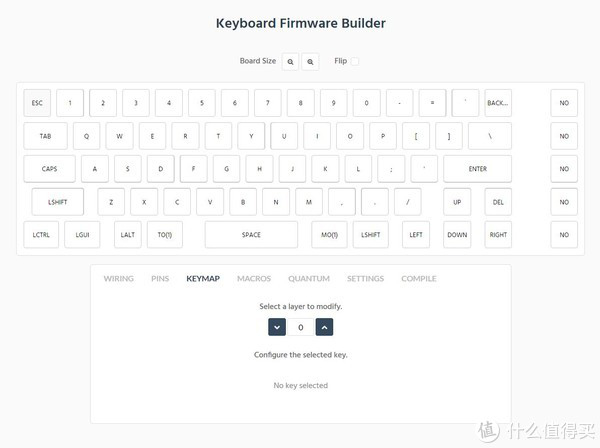

将设定好的固件，使用 QMK tool box 刷入 arduino pro micro 板中，完成主控板的制作。

固件的刷入是自动完成的，芯片选好 atmega 32u4 即可。

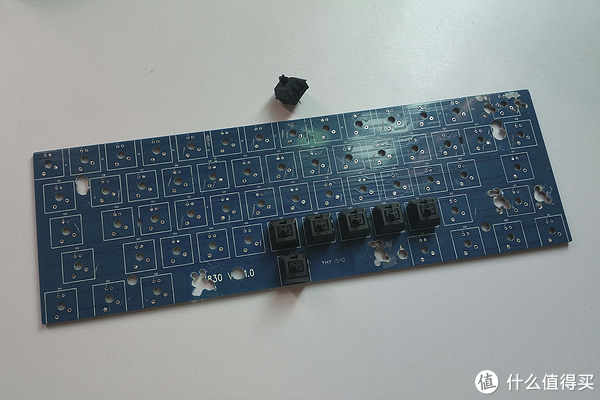

轴板采用的是废弃的 rk61 轴板，这板子的主控芯片，蓝牙芯片以及钢板外壳都被我拆了另作他用。我在上面依据自己设计的键盘配列，进行打孔。焊接的轴是之前 DIY 用剩的凯华黑轴，每颗不到一毛钱，很廉价。

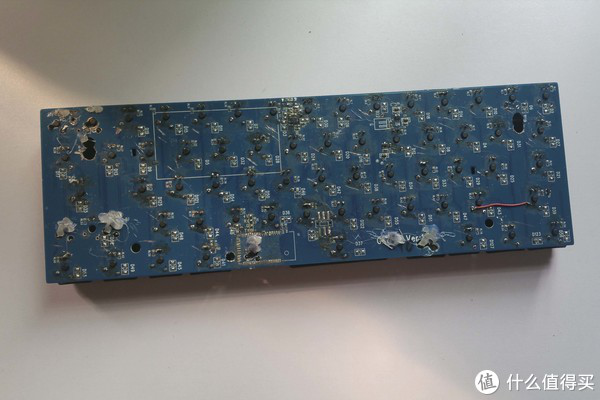

板子上的元件都全部被取下，线路也已经隔断。

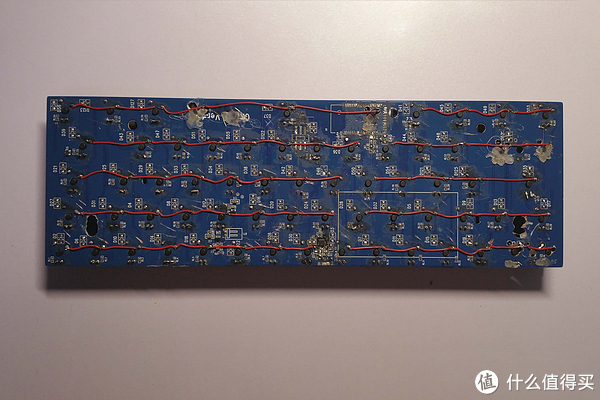

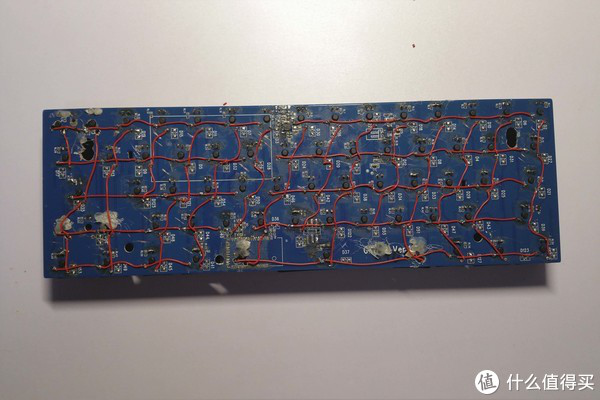

为了适应新的主控板，从新给板子焊接了线路。

键盘的矩阵式自己设计的，所以很整齐，线的连接一点也不混乱。

轴体并没有采用钢板固定，而是靠轴体的两个针脚以及 led 灯珠的针脚进行固定。由于没有钢板，有些歪歪扭扭的样子。

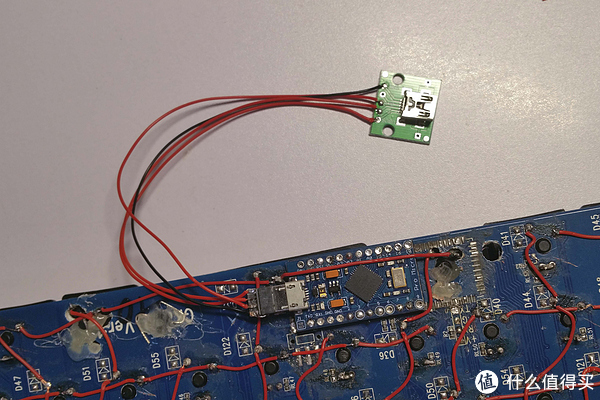

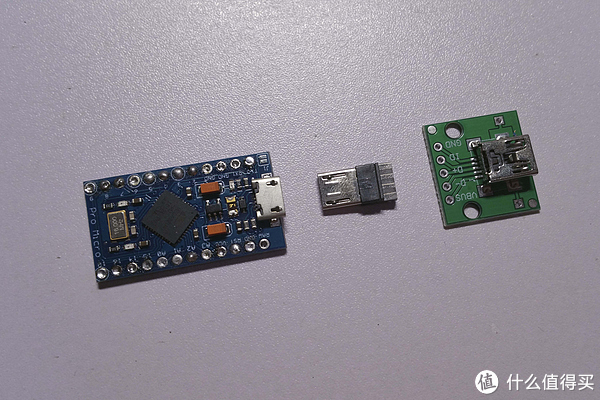

轴板完成后，就式主控板的连接。主控板加了块 mini usb 的母座板，作为 usb 接口的延长。

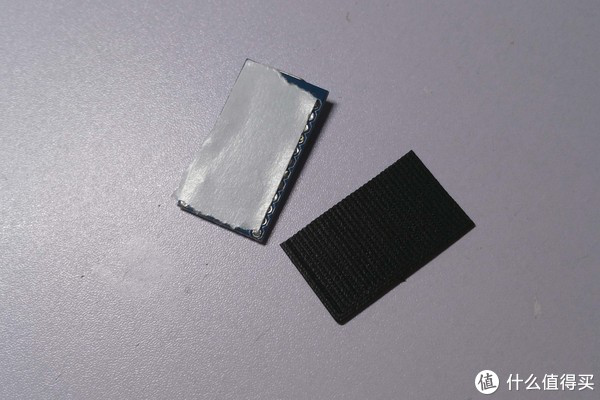

主控板打算直接贴在轴板上，使用双面胶粘贴。

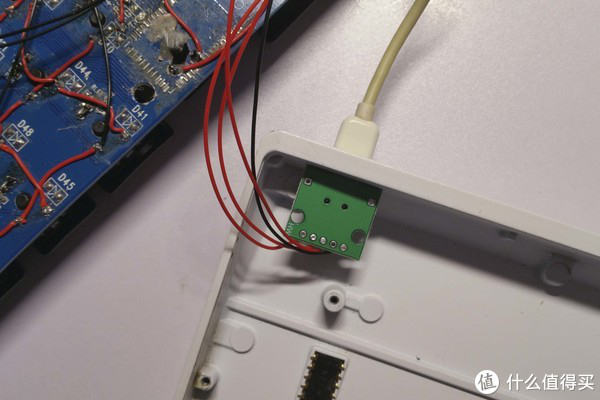

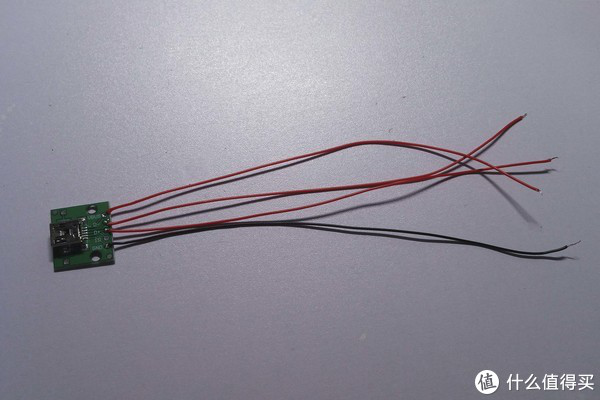

给 mini usb 母座焊接线材。

线连接到一个micro usb 公头上，算是对 arduino pro micro 主控板 usb 连接口的延长。

底壳方面，采用的是 poker3 的外壳。poker3 的轴板已经被我拆掉另作他用，壳子就空了下来。

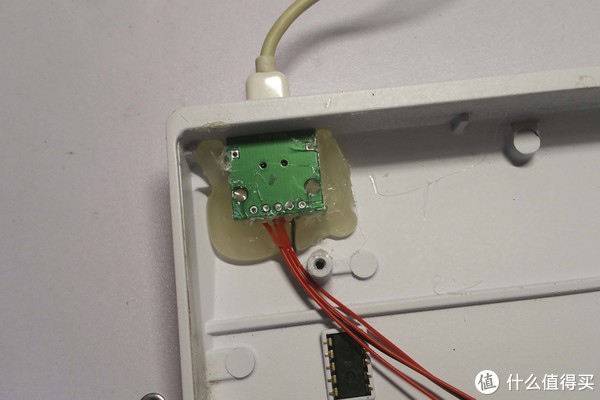

将 mini usb 母座板，固定到外壳的接口上。

直接使用热熔胶进行固定。

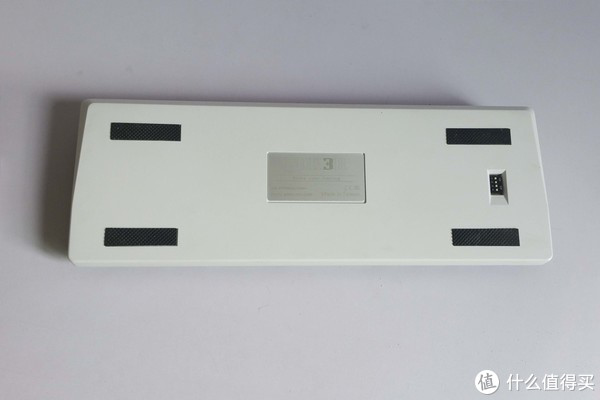

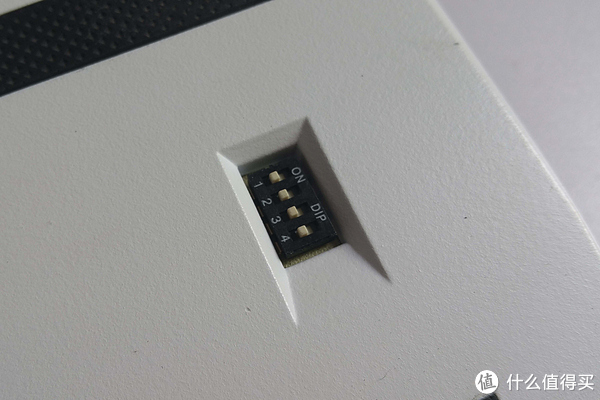

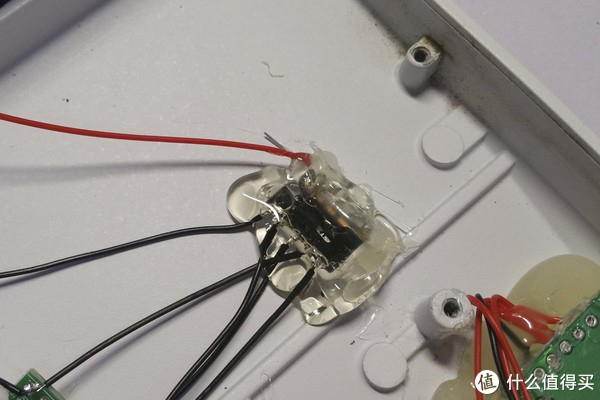

背面的拨码开关。

同样式接线后，使用热熔胶进行固定。

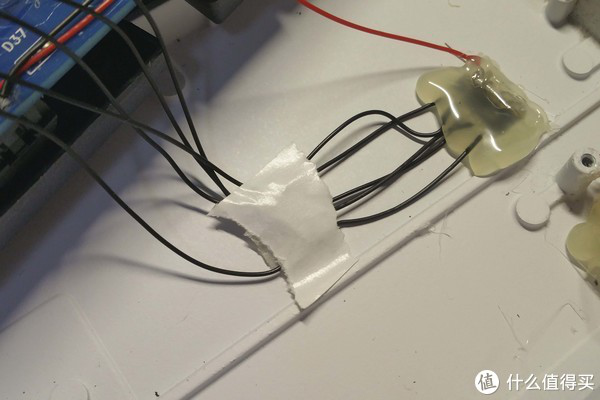

使用胶布，对线材进行理线。

接着式安装轴板。

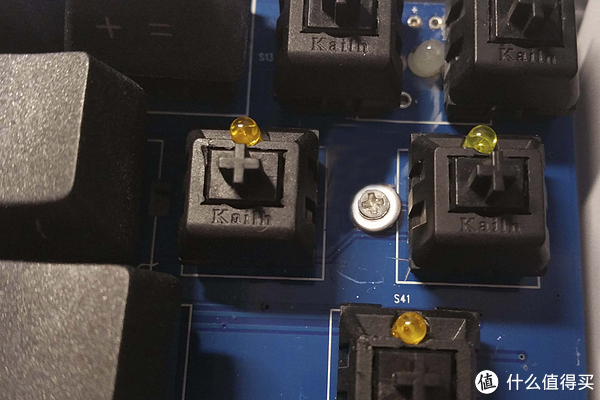

针对底壳，对轴板进行了打孔。固定则采用了 m3 螺丝加垫片。

一共使用了三个螺丝进行固定。

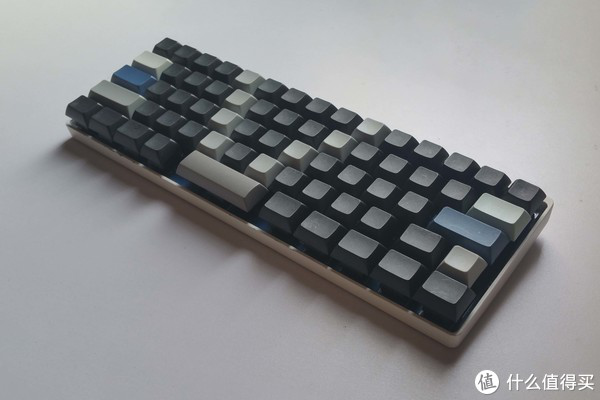

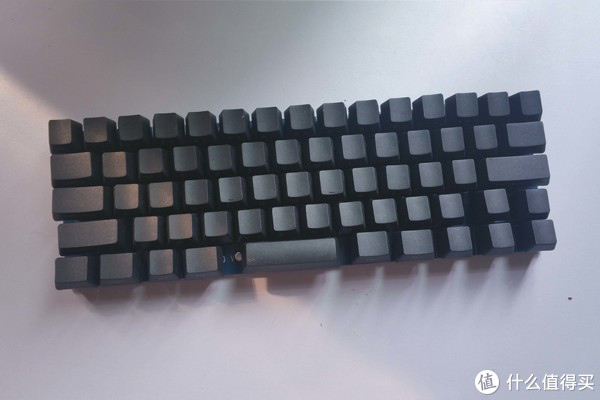

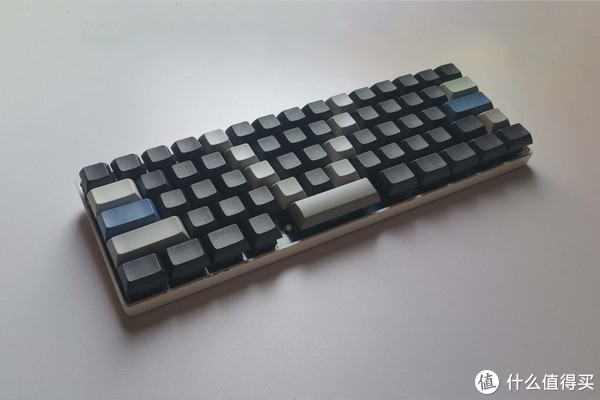

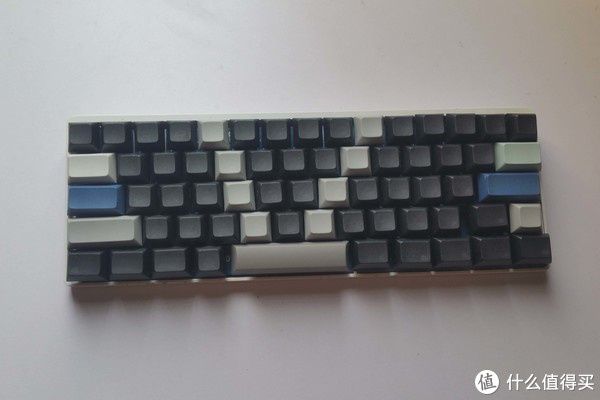

完成后的样子，将之前纯粹黑色的键帽，加入了几个灰色。

键帽高度为 dsa 高度，每一行的高度都是一样的。

因为没有与自己设计的配列所相对应的按键，我挑选的都是无刻键帽。日常使用中，靠灰色那些键帽作为定位。

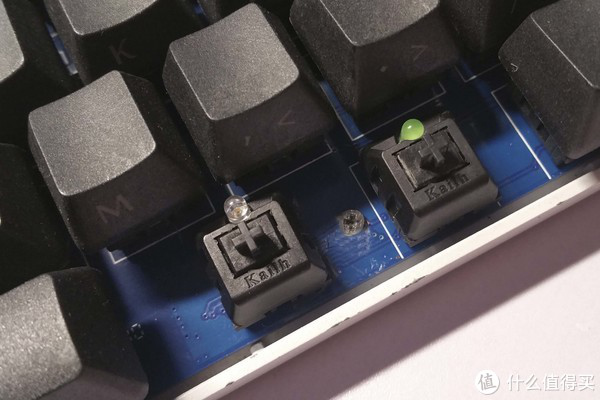

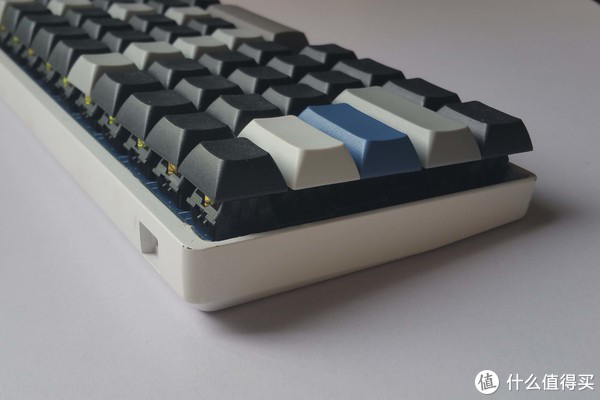

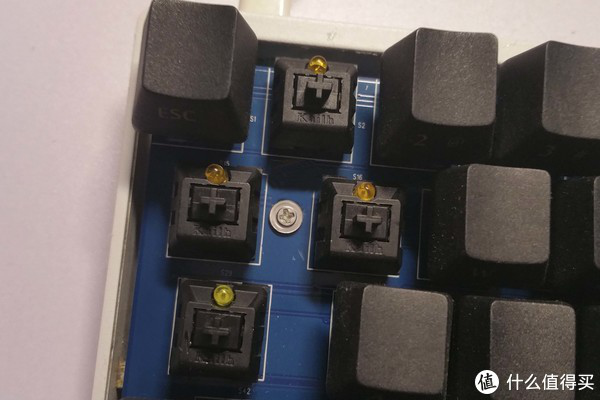

侧面细节一览，能看到轴体的灯珠。灯珠其实没有实际作用，板子上没有 led 灯的线路，作用上更多是为了固定轴体。

后记

目前缺点在大键位没有卫星轴，所以按键除了 3u 的空格按键，都是短的。优点是配列由自己设计的，符合自己需求，用的非常顺手。后期应该会为其 arduino pro micro 板加个蓝牙模块，将其变成蓝牙无线键盘。自己制作的 GH60 是粗糙了一点点，但是 DIY 就是享受折腾过程的乐趣，成品倒是其次了。
