选择这块Arduino板主要是因为它便宜（淘宝上20元左右搞定），引脚相对较多，体积小，而且其使用的处理器核心ATmega32U4（兼容Arduino Leonardo）可用于模拟HID设备，可以配合其它传感器模块做键鼠输入

一、下载开发板定义

先在Arduino IDE中，点击“文件”→“首选项”，在“附加开发板管理器网址”当中输入以下内容并保存

https://raw.githubusercontent.com/sparkfun/Arduino_Boards/master/IDE_Board_Manager/package_sparkfun_index.json

然后在IDE主界面点击“工具”→“开发板……”→“开发板管理器”，安装“SparkFun AVR Boards”
最后在“工具”→“开发板……”中选中“SparkFun Pro Micro”，并在“处理器……”中根据板子尾部晶振上标注的频率选中对应的处理器即可（一般是ATmega32U4 5V 16MHz）

二、引脚定义

如下图：

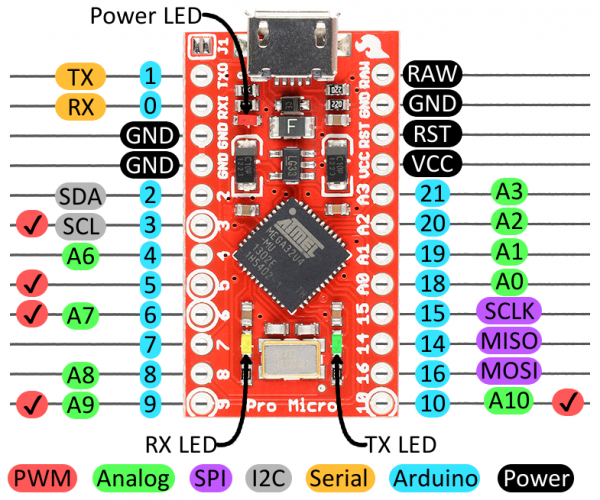

promicro1

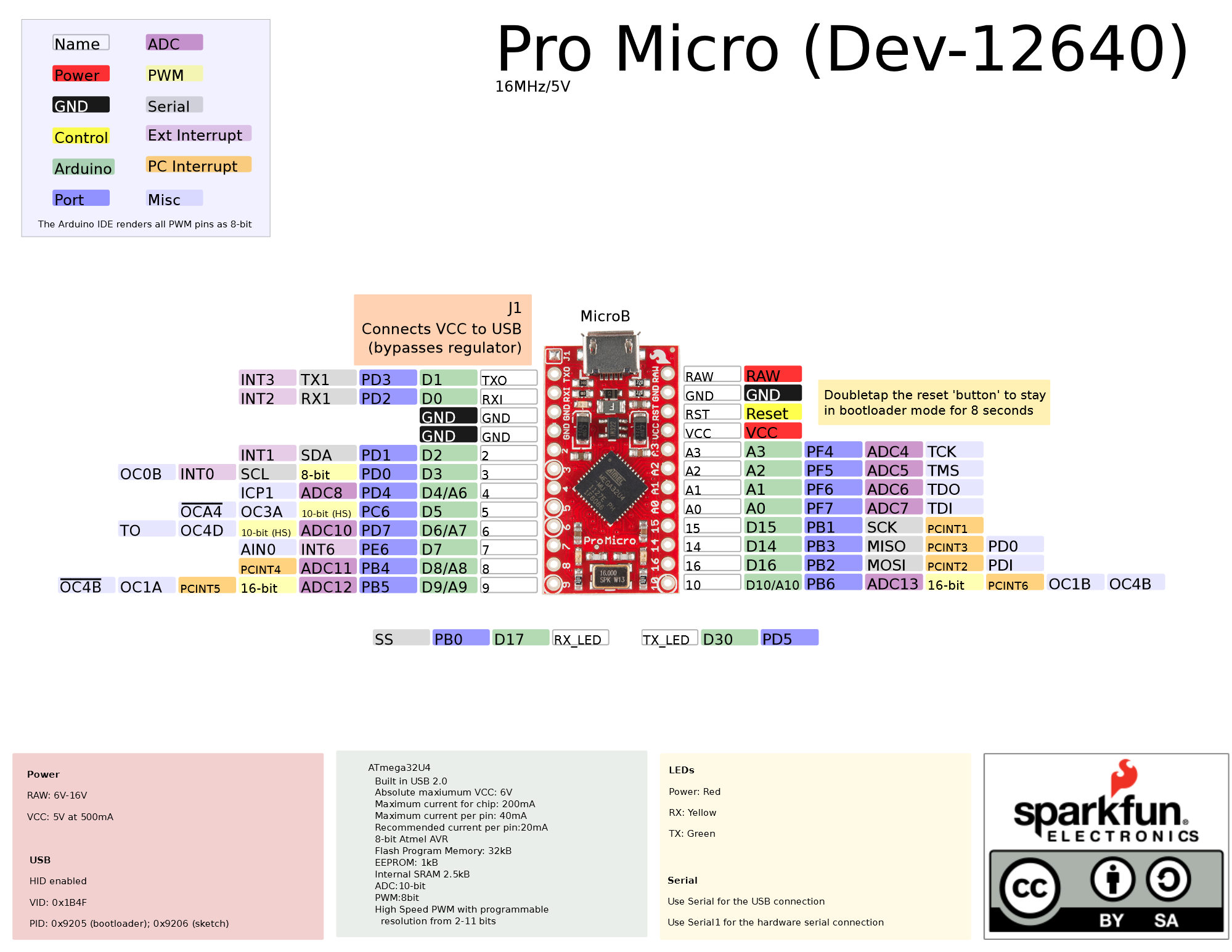

promicro2
其中左上脚常亮的LED灯是电源指示灯，目前没有找到手动关闭的方法

三、解决“无法识别的USB设备”问题

当Pro Micro刷入程序失败时，有可能会导致Windows无法识别开发板，此时插入Pro Micro后不会显示USB串口，无法正常刷入程序
由上图可知，连续两次短接GND和RST引脚后Pro Micro会进入Bootloader模式并持续8秒，此时可通过串口刷入程序并使其恢复正常

操作步骤如下：
1.打开Arduino IDE,新建一个空程序（只有setup和loop函数）并保存，将Pro Micro连入电脑
2.在IDE中选中正确的开发板和处理器
3.连续两次短接GND和RST引脚，在IDE中选中新出现的端口（因为Bootloader模式只维持8秒，所以选中端口的速度要快）
4.8秒后，在IDE中单击上传按钮，并准备短接引脚
5.当IDE显示“上传…”后立即短接两次引脚，之后Pro Micro上的LED会开始闪烁，表明正在刷入程序
6.刷写完成后重新连接Pro Micro即可
关键在于如何在8秒的Bootloader模式中上传完全部程序，因此可能需要多次尝试，找到合适的刷写时机

2019.07.21
