机械键盘坏了怎么办？——客制化QMK改造重铸记！

2020-03-11 23:46:25 5点赞 18收藏 9评论

  • 故事主角的背景

    同事淘宝购买的机械数字键盘，用了不久久开始出现不受控制的乱码、且导致电脑死机。寄回淘宝店家维修， 修回来用了两周就又同样故障。淘宝客服沟通麻烦，还搭了不少运费，当尸体扔给了我。所以借着假期时间就有了这篇改造。铝合金外壳，国产的青轴键盘。

机械键盘坏了怎么办？——客制化QMK改造重铸记！

    • *

  • 打开看看

机械键盘坏了怎么办？——客制化QMK改造重铸记！

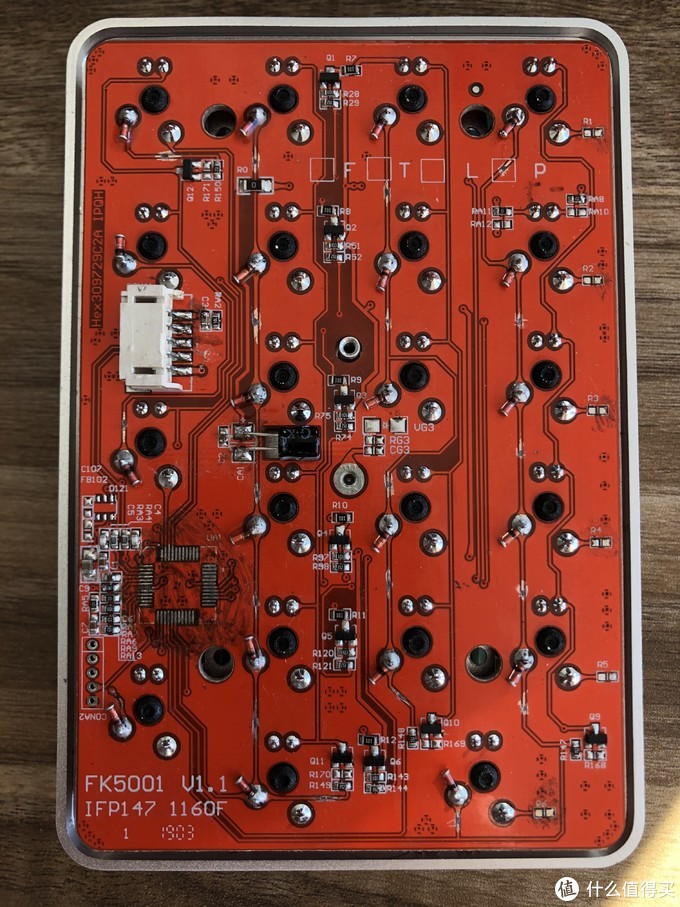

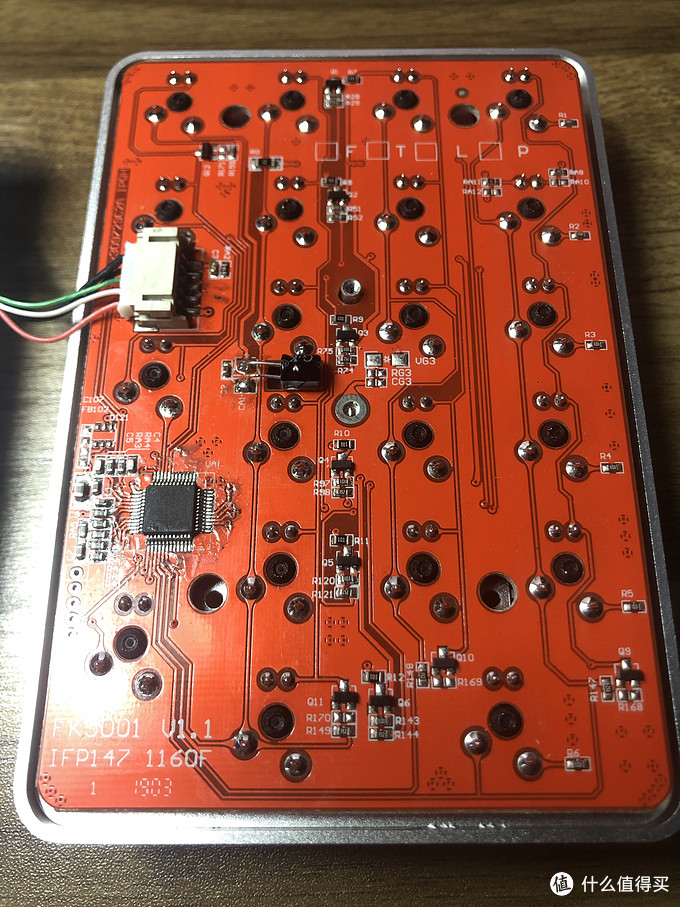

        电路板很干净，主控ic估计是上次返修被重新换过有很明显的焊接痕迹，检查发现电路也很简单的矩阵键盘。所有很大概率还是主控IC又挂了。板载的IC是HOLTEK生产的HT68FB560，专门键盘控制的芯片，没有厂家代码所以什么也做不了啦。所以借这自己之前做GH60的经验，直接考虑更换开源的主控就好啦！

  • 开始做自己的客制化键盘

制作思路

  1. 制作就完全基于客制化键盘的概念，最早应该是国外geekhack论坛的爱好

    [](https://pinpai.smzdm.com/35731/)

    [

    关注

    ](https://pinpai.smzdm.com/35731/)[](javascript:;)

    品牌

    粉丝：

    • 商品百科
    • 好价
    • 社区文章
者发起的，现在淘宝有各种客制化的方案。从外壳，键帽，等外观，到各种特殊造型、功能的键盘，都可以完全个性化定制。

机械键盘坏了怎么办？——客制化QMK改造重铸记！客制化键盘_淘宝搜索s.taobao.com去看看

  1.  软件上也是有国外已经开源的TMK或QMK固件，这次就选用QMK固件好啦。QMK基于TMK项目的改进，有很友好的刷入的程序。
  2.  硬件就采用自带usb的 Atmege32U4，淘宝上有很多可以选择，包括tennsy 2.0，arduino pro micro（注意不是pro mini 芯片不同）大概十几块钱 就可以搞定。

机械键盘坏了怎么办？——客制化QMK改造重铸记！arduinopromicro_淘宝搜索s.taobao.com去看看



硬件材料准备

  1. 开源主控芯片Arduino Pro Micro
  2. 开关二极管若干（1N4814）*21个
  3. 导线若干
  4. 焊接工具

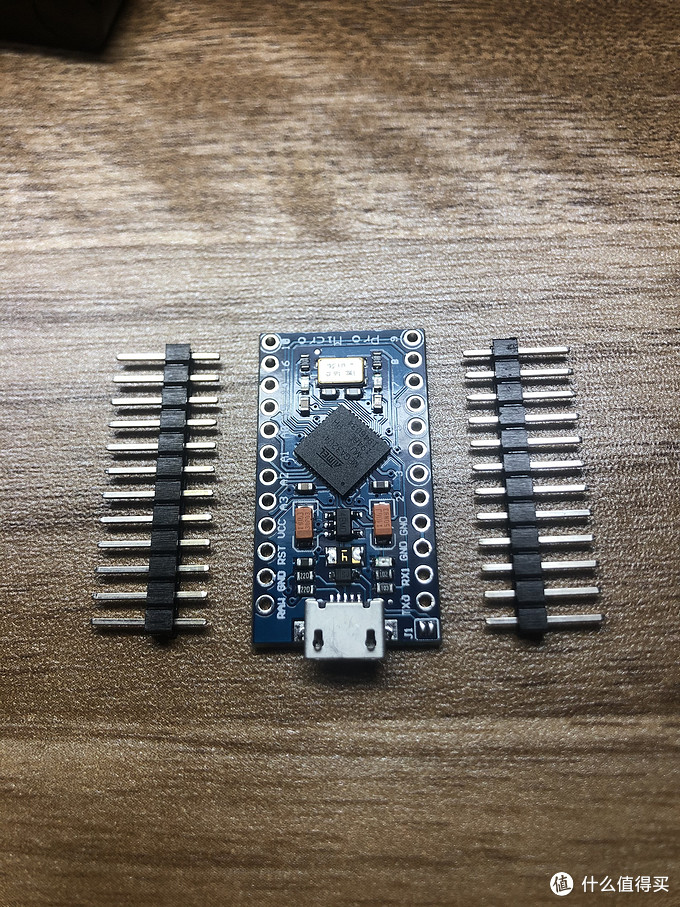

开源主控芯片Arduino Pro Micro开源主控芯片Arduino Pro Micro

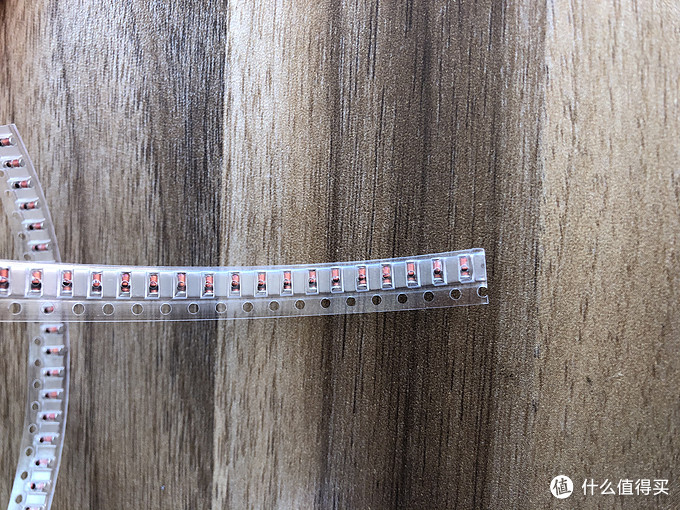

开关二极管开关二极管

皮尺部检测下原有键盘的硬件电路

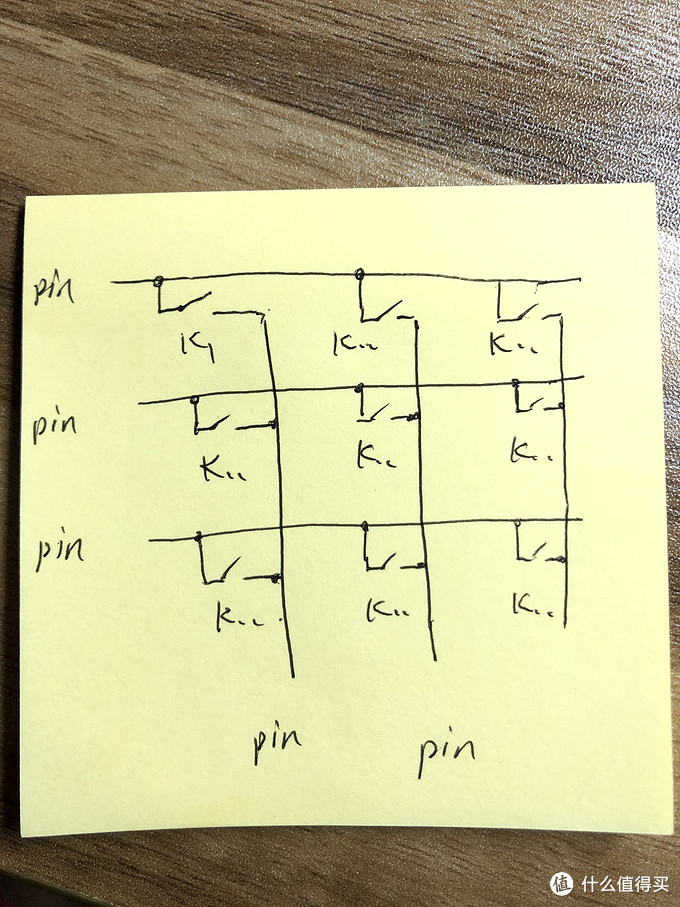

        首先是键盘部分，机械键盘就是一个个开关嘛，非常简单的键盘矩阵。困惑的一点，所有按键都是直接和主控的引脚相连的，对于熟悉朋友知道，客制化键盘的电路是需要串联二极管来保证键盘没有冲突的。这部分在后期改造过程中也费了不少功夫。那么对于原有的主控，是如何控制键盘无冲突的呢？简单测量了下，每行的电压是不同的，4.9-2.7v递减的，难道是通过电压软件判定？没有源码只能猜测了。不过已经坏了的可不好判断。有了解的朋友可以帮解答哈哈。

示意图示意图

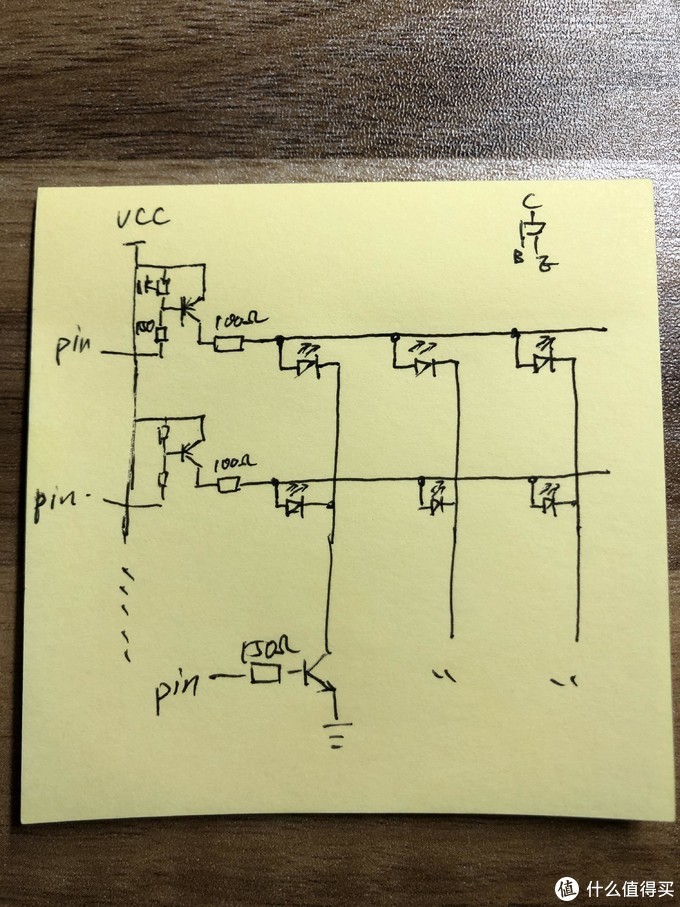

  皮尺部测量按键灯的原电路

            这部分也废了一些些时间，row行是l低电平导通，col列是高电平导通。

led灯的缩略图led灯的缩略图

  • 软件 定制自己的专有键盘固件

  1. 根据键盘布局设定layout
  2. 根据layout 在线编辑自己的固件
  3. 将编辑好的固件刷入到pro micro （需用到1.固件 xxx .hex ,2.qmk_toolbox,3.zadig2.3)
  4. 测试接线——就OK啦

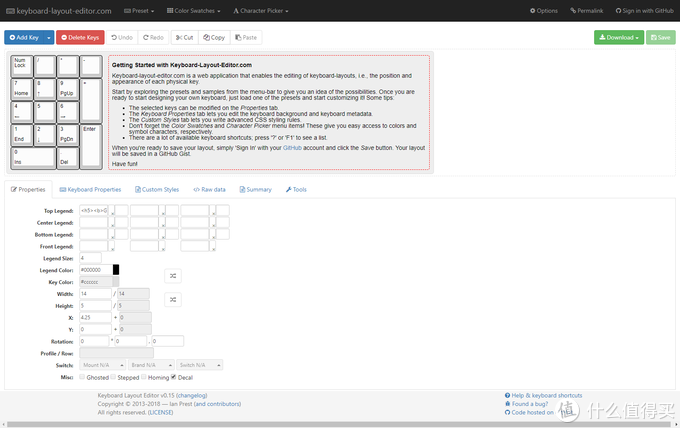

   layout网站

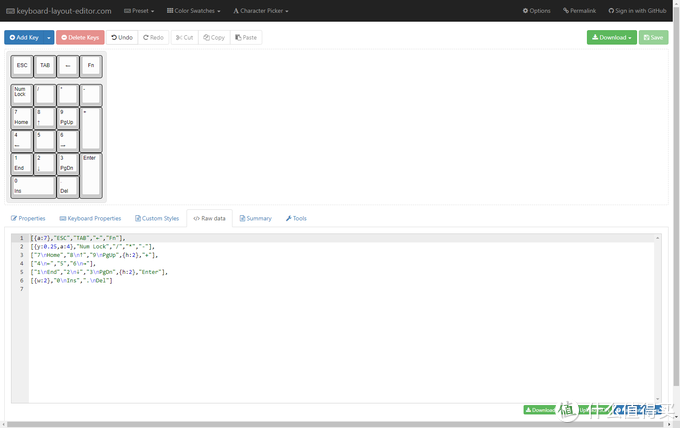

机械键盘坏了怎么办？——客制化QMK改造重铸记！        此网站是可以设计键盘的布局，设计好之后，可以导出键盘布局。对于本次来讲，只需要键盘的布局正确，不用太在意里面文字内容。

设计好的布局设计好的布局

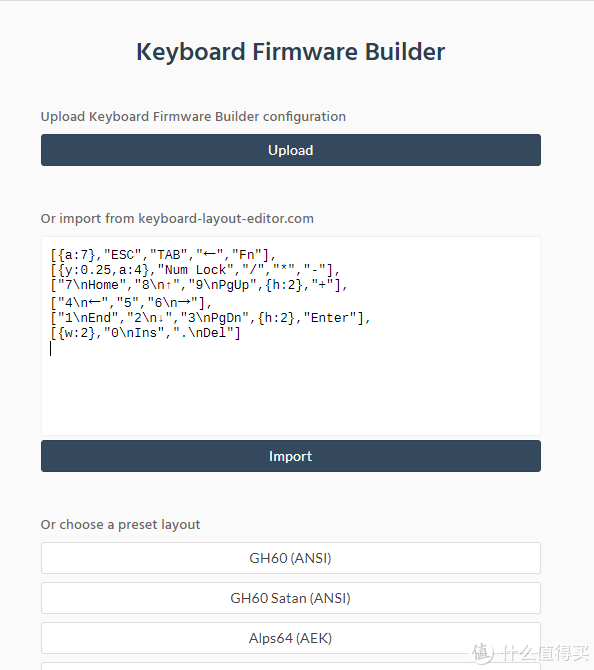

 Keyboard Firmware Builder网站

设计好布局后，复制 raw data选项卡里面的内容到 Keyboard Firmware Builder网站，点击Import

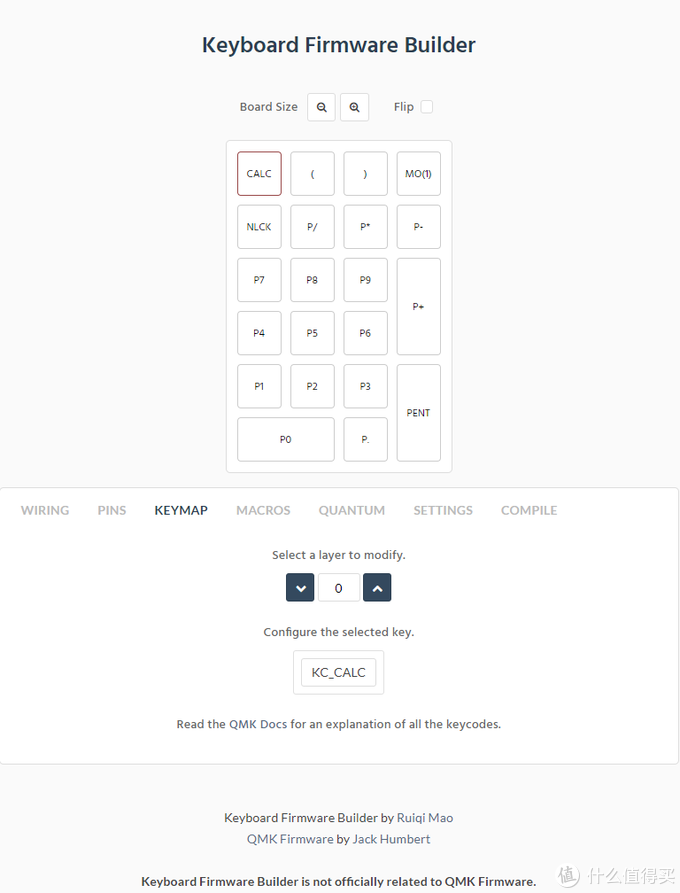

从此网站方便设计自己的固件从此网站方便设计自己的固件

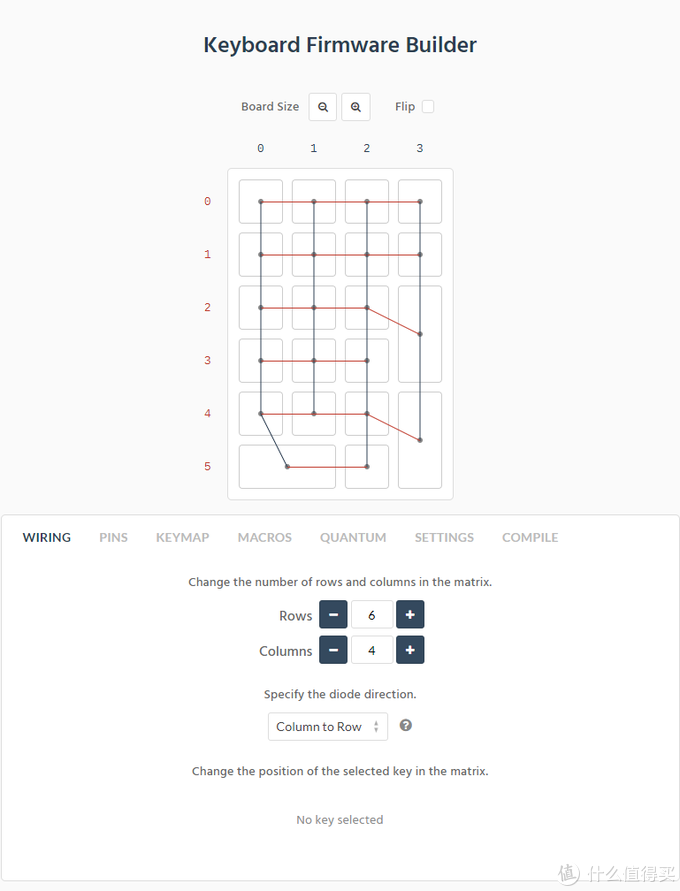

键盘矩阵的接线方式

注意diode处为二极管的方向选择，这里选择的是列到行，那么二极管的黑色标记向着行，后续焊接要用到。注意diode处为二极管的方向选择，这里选择的是列到行，那么二极管的黑色标记向着行，后续焊接要用到。

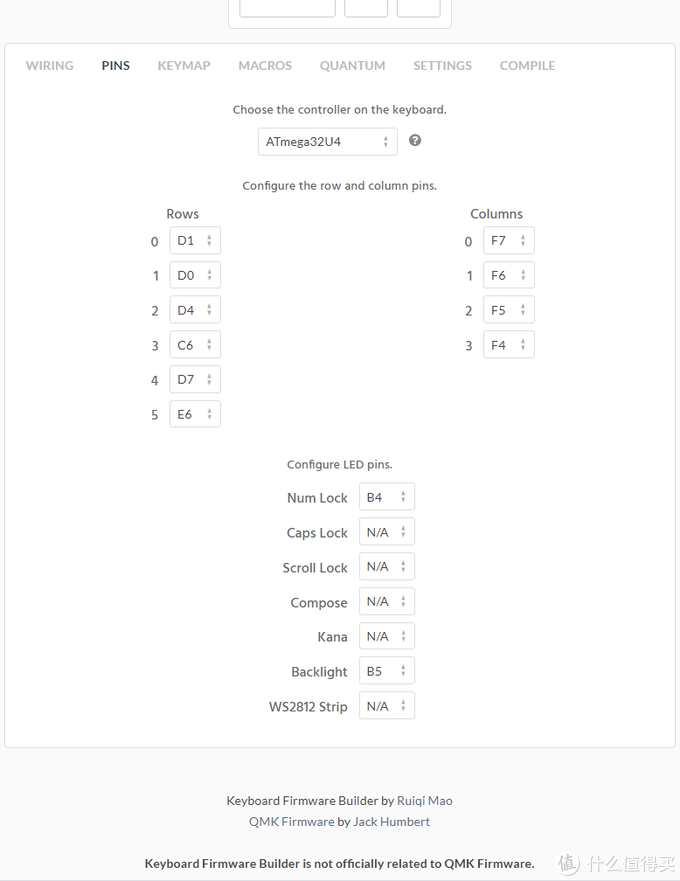

主控上的行线和列线的接线引脚

选择引脚选择引脚

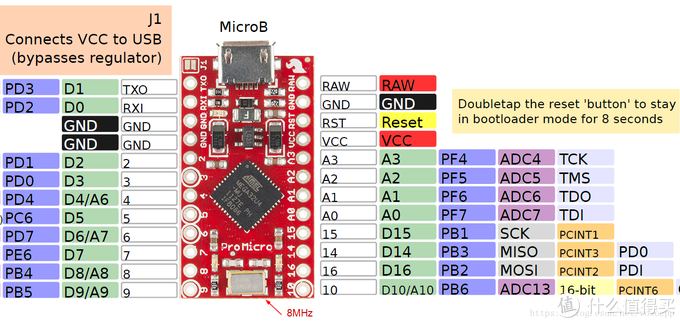

32U4的pinout图盘，匹配蓝色处的引脚32U4的pinout图盘，匹配蓝色处的引脚

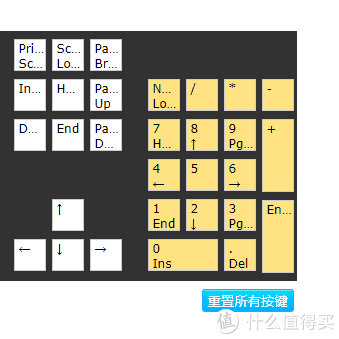

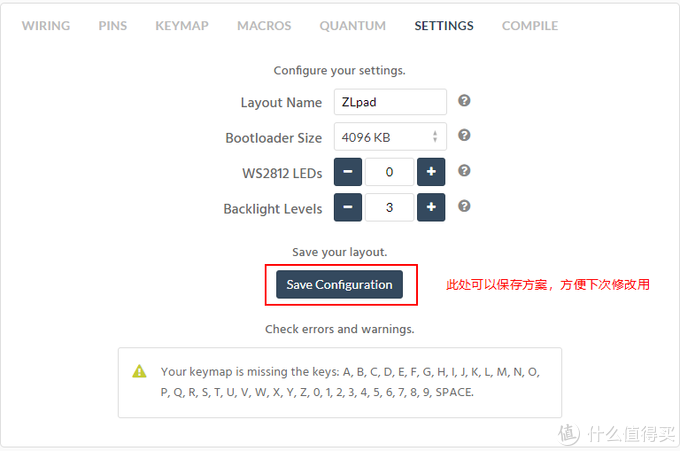

然后设计矩阵上每个按键的键值。点击每个按键，给每个按键赋值，并可以设计多层按键哦！！！

机械键盘坏了怎么办？——客制化QMK改造重铸记！

机械键盘坏了怎么办？——客制化QMK改造重铸记！

机械键盘坏了怎么办？——客制化QMK改造重铸记！

使用qmk_toolbox将固件刷入pro micro

因为pro micro 内置的是arduino的固件，可以直接被arduino IDE 直接识别，但不能被qmk_toolbox识别，我们需要用zadig安装libusb的驱动程序。

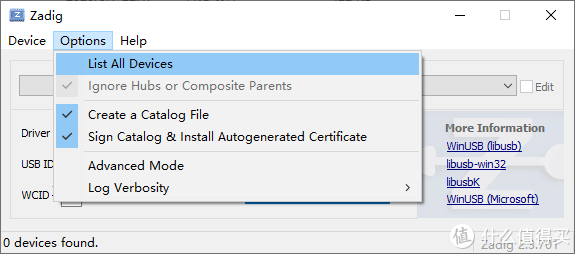

列出所有设备，将pro micro添加libusb驱动。列出所有设备，将pro micro添加libusb驱动。

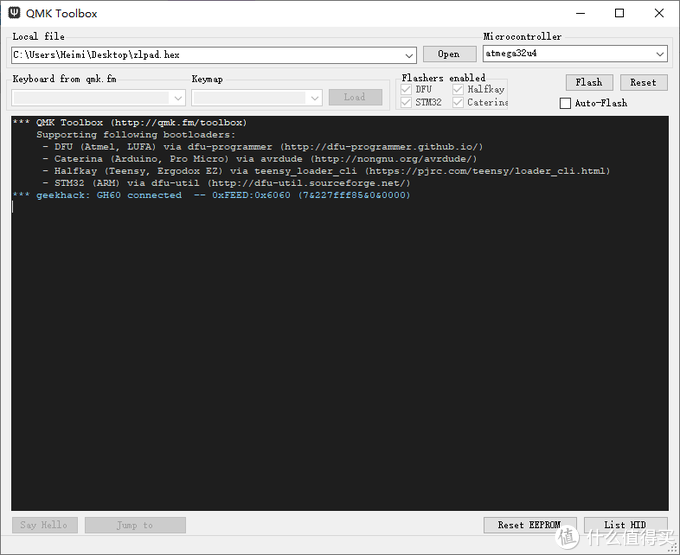

toolbox工具选择固件和ICtoolbox工具选择固件和IC

注意！！！需要在电路板上短接RST引脚和GND引脚两次，电脑会有usb拔出插入的提示音，进入DFU模式，立即点击flash，会显示成功！

至此我们成功刷好了固件。

备注：刷好的 Pro Mirco连接后会自动识别为键盘，不会被Arduino IDE 识别，如果还想刷回Arduino的固件也是可以的，也很方便。这可以另起文章咯

  • 下面开始苦x的硬件改造啦

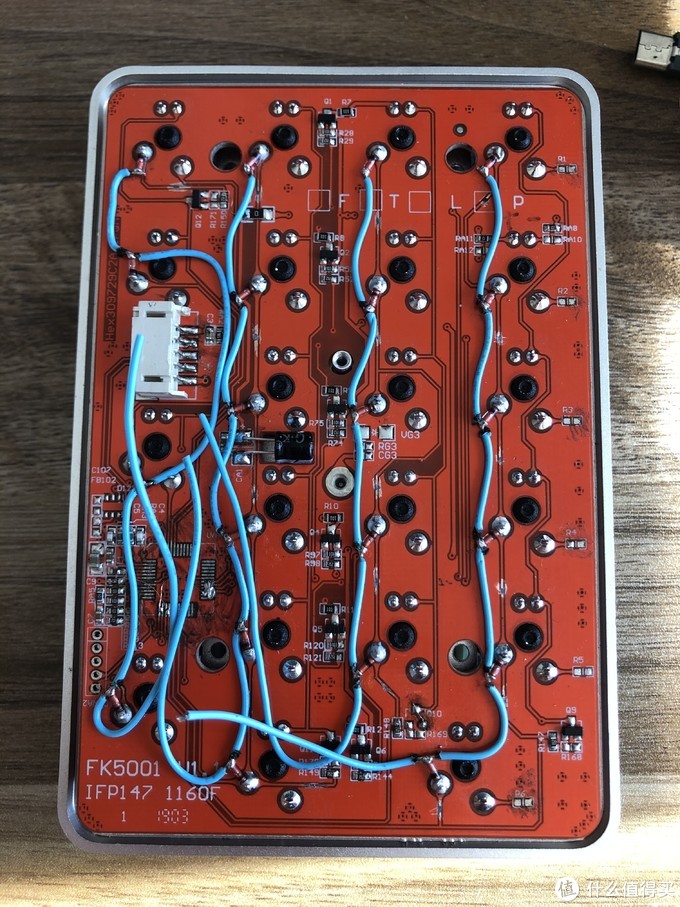

干掉原来的主控ic，这是必须的。由于原来的电路中没有二极管，需要添加二极管，我选择把列干掉，刮开使每个按键的列引脚独立。不切断的话，二极管是没有意义的。图中已经添加二极管和切断了列引线。引线刮的我手很累。刮好要测量每个引脚不能和别的引脚或者GND接通。

机械键盘坏了怎么办？——客制化QMK改造重铸记！

机械键盘坏了怎么办？——客制化QMK改造重铸记！

机械键盘坏了怎么办？——客制化QMK改造重铸记！

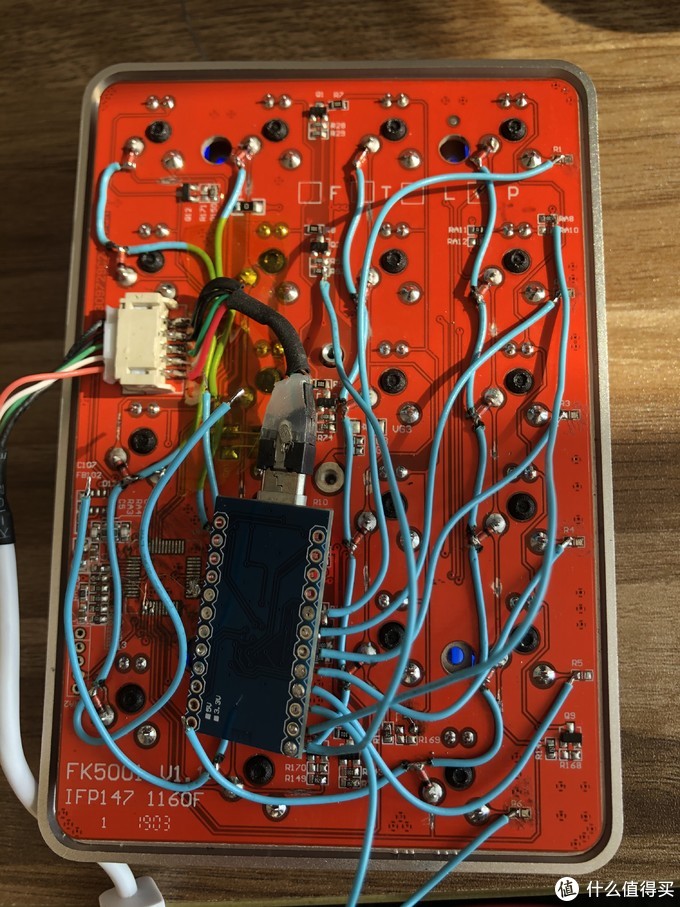

将行和列的引线接到pro mirco上。用坏掉的usb mirco 头转接下usb。

过程中也不断调试。重新编排引脚灯。还有将背光和num的灯也接入到主控中哦！！

最后测试完美通过

        整体花费不高，不算等待快递时间3天，不断爬网找资料，最终完美实现的乐趣还是无穷

[](https://pinpai.smzdm.com/42762/)

[

关注

](https://pinpai.smzdm.com/42762/)[](javascript:;)

品牌

粉丝：

  • 商品百科
  • 好价
  • 社区文章

的。现在将自己的经验风险给大家。当然，所有的按键你都可以自定义。你完全可以将这个键盘改装成游戏专用的键盘。深入可以编辑宏功能，等等等等。非常具有可玩性。而且大神们做好的网站，完全可视化操作，不需要接触代码，更加方便快捷。

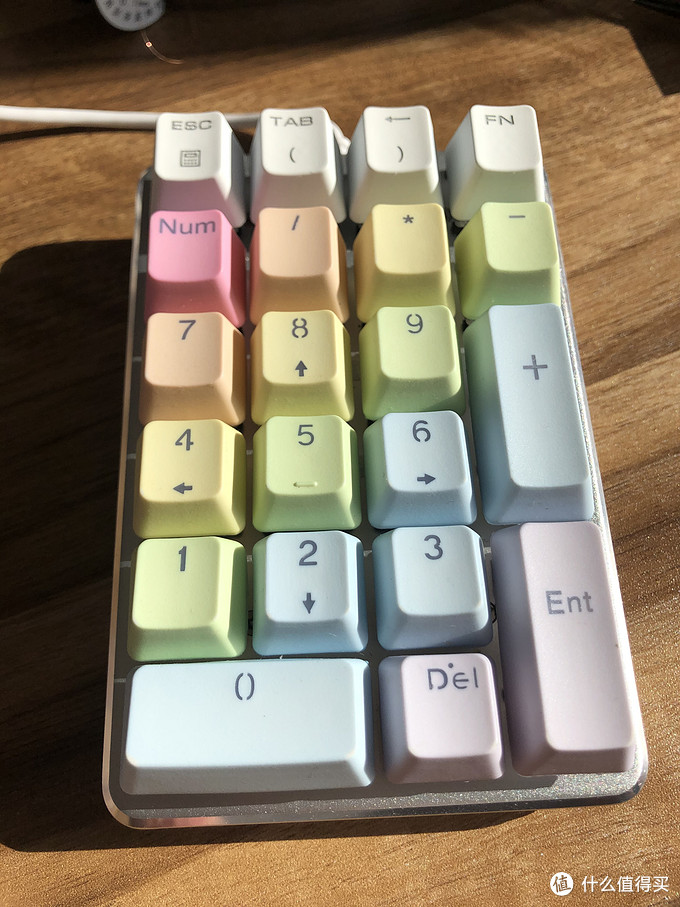

测试按键通过一切正常测试按键通过一切正常

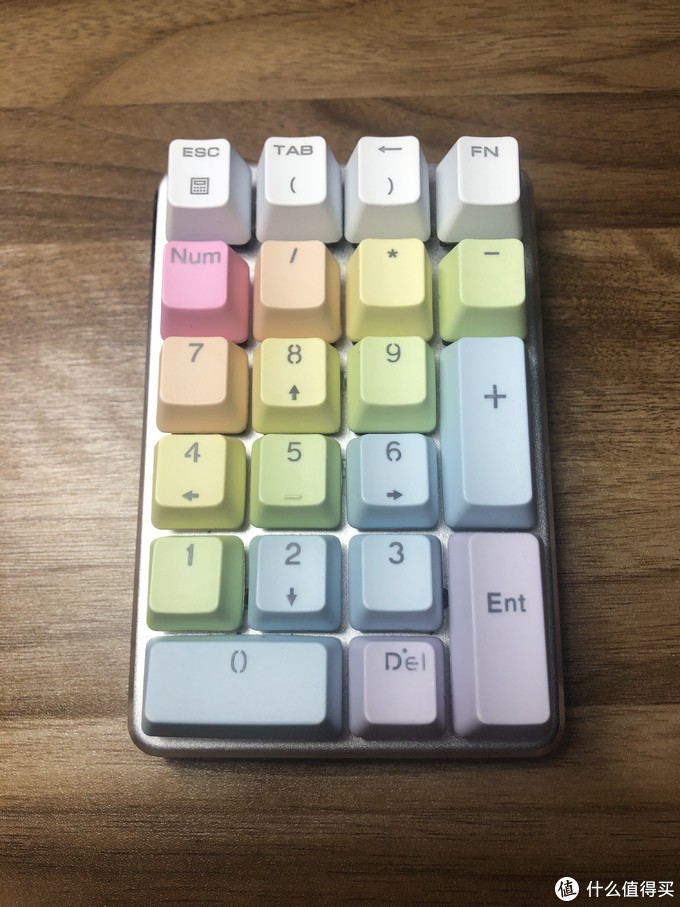

合体安装合体安装
