本帖最后由 yangdigi 于 2016-5-19 13:43 编辑


2016-1-5 15:22 上传

Part 3 修改按键布局部分，2016.2.2作一下更新，全面简化步骤。
2016.3.13更新一下USB to USB keyboard converter的三个尺寸对比，我手上3个都有了。
2016.4.8更新，新贴可见：优联40%迷你无线机械键盘——YD40_Wireless诞生记

[ 前言 ]
随着电竞方面政策的开放，机械键盘这些年在国内也火起来了，同时国内的机械键盘客制化玩家也变得多起来。入坑客制化几个月，国内的客制化模式还比较单一，主要就是PCB、外壳、键帽再加上灯，有创新的也不是没有但比较少（比如BLE6，这个全球惟一BLE客制化60 PCB）。自己想要的键盘买不到，或者说太贵，那么，我只能自己动手了。
所有操作都没什么难度，所用到的东西都是现成的，我只是把这些东西按我的用法来实现了我想要的结果。重在想法，在我之前没人这么用过，也希望本文能给大家一些启发和帮助。

加载中...

复制视频网址

复制当前时间视频网址

复制调试信息

详细统计信息

版本号: 0.5.24

静音

undefined undefined

广告还有0秒

跳过广告

欣赏广告

了解详情

点击按住视频可拖动

播放

由于您的浏览器设置，视频无法自动播放。
调整设置项后视频方可正常播放。查看设置向导

00:00 / 00:22

弹

倍速播放速度不满意？试试这里

国语

default

标清

高清

选集

跳过片头片尾

连续播放

优酷视频

复制视频网址

复制当前时间视频网址

复制调试信息

详细统计信息

版本号: 0.5.24

出了点小状况，小酷正在为您搬运视频...

很抱歉出现播放错误，错误代码：10000

刷新

抱歉，您访问的视频无法播放，您可以尝试以下方式

换个浏览器试试

推荐chrome浏览器

下载优酷PC客户端)观看

减免广告

用手机扫二维码观看

您还可以通过发送错误日志)或在线反馈)来帮助我们定位问题

错误日志发送成功

该视频被设为私密，观看请联系上传者

节目出错啦，请稍后重试

尊敬的用户您好，该视频需要

密码

观看

确定

联系作者

很抱歉，由于您的浏览器版本太低

暂时无法观看

您可以选择一下任意方式继续观看

换个浏览器试试(建议使用chrome浏览器)
2、下载优酷PC客户端)继续观看
3、使用手机扫码观看

sorry~~ 小酷被挤爆了，请稍后再来试试看吧~

秒后重新连接...

重试;)

错误代码：10000

因版权原因，请使用优酷APP扫码至手机/Pad观看给您带来不便非常抱歉

精彩内容，一扫即得

50%

75%

100%

[ Part 1.准备工作与原理阐述 ]
准备工作主要指需要的材料，所有物品淘宝及闲鱼购得。这算是我的第一个无线40%机械键盘的尝试，所以成本控制得较低。这个完成之后的下一步就是做一个更窄边框更轻薄的无线40%机械键盘，40%这个尺寸在tmk固件的配合下我日用起来是毫无压力的。

名称

数量

价格

亚克力夹心外壳（闲鱼）

33元

MKC金属脚垫（淘宝）

20元

樱桃轴（39颗茶轴、1颗青轴）

80元

卫星轴6.25x（淘宝）

10元

罗技K230无线键盘（京东）

89元

ARDUINO USB Host Shield （淘宝）

44元

Arduino Leonardo R3（淘宝）

24元

松下2032电池（天猫）

11元

除开键帽后花费大致如上再加上邮费若干，外壳算是福利价来的，其他列出的都是正常价。上面价格并没有包含键帽，键帽的价格不具有参考性，因为它可以下到几十上到过千。

然后说说，为什么选择使用优联呢？原因之一是我不是搞开发的，做蓝牙键盘我根本不会，先前的BLE60其实在编程功能以及续航上（日常使用两到三周）都比较满意了，但是我做不出那样的产品。另外，优联相比蓝牙也还是有几个好处的：
1是搞干扰能力强于蓝牙；
2是续航超强，两节AAA电池用一到两年；
3是键盘唤醒速度比蓝牙快，从节能休眠状态中唤醒几乎感觉不到明显延迟。

关于优联飞线，网上搜索“优联飞线”能找到不少的帖子和教程，都得飞成下面这样，而且一边飞还要注意时不时测试有没有线接错了。（以下图片来自网络）


2016-1-5 15:22 上传


2016-1-5 15:22 上传

然而有了DIY有线机械键盘的经验，直接连接标准矩阵的话，是这样的，看上去简洁多了。有兴趣的可以看看国外这个教程（地址直通）。


2016-1-5 15:22 上传

因为40键盘，如果不支持按键编程，是根本没办法正常用的，那还怎么让人输数字，怎么让人输符号了。然而，罗技的优联主控，并不能进行全键盘按键编程，虽然用按键增强软件能实现部分功能（比如ahk），但那并不是我想到的。因此介绍一个重要物品——USB to USB Keyboard Converter（github地址，geekhack地址）。
简单来说，这个转换器的原理就是获取usb键盘输入它的按键值，再输出新的值到PC上，因此用它可以实现tmk固件的各种高级功能。geekhac上有作者销售的成品，也有自己制作的方法。我这个是先前做的，制作最简单，就是Arduino Leonardo R3和ARDUINO USB Host Shield 叠起来就行了。


2016-1-5 15:22 上传

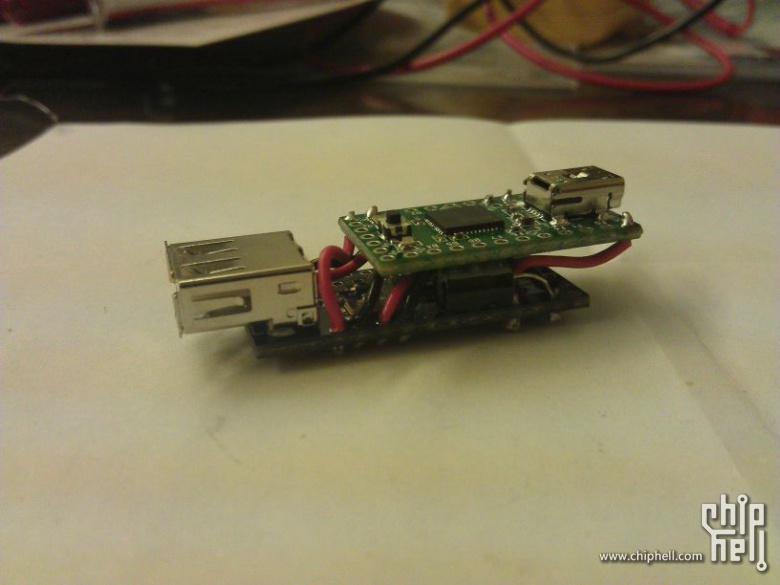

上面这个体积是比较大了一点，还有一个比较小的组合方式，用Pro Micro或者Teensy加上mini host shield，体积就会减小到如下图所示。


2016-1-5 15:22 上传

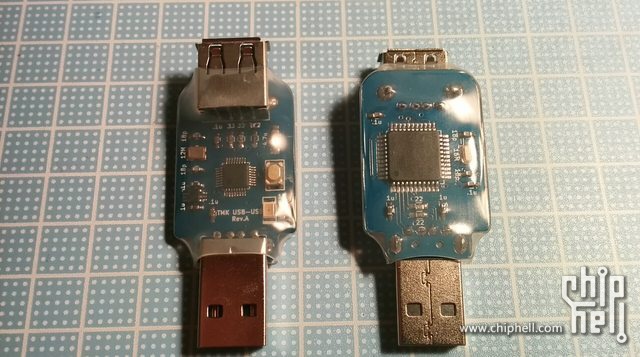

当然买作者hasu的成品会更小，只是价格较贵，50刀，邮费8刀。


2016-1-5 15:22 上传

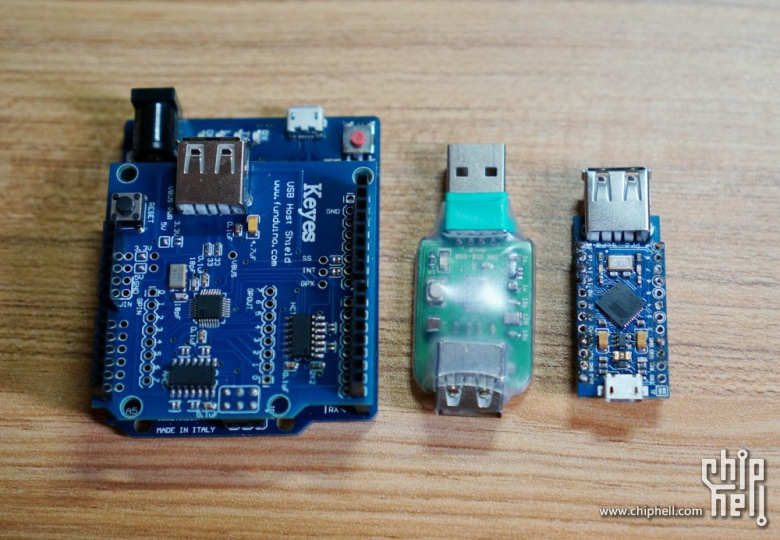

2016.3.13添加，我手上三个尺寸的USB to USB keyboard converter都有了。上一张图。


2016-3-13 13:11 上传

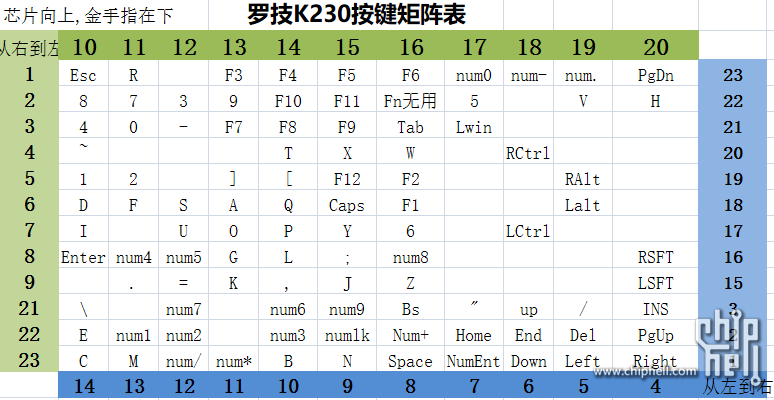

简单介绍完USB to USB keyboard converter后，接着继续，这次用的是罗技k230的主控，对于要使用的主控，最先应该测出该主控的按键矩阵，k230和k270网上都有现成的，k230的如下（感谢Luckybird929）。


2016-1-5 15:22 上传

我将其整理成表格的形式如下，方便用我自己的方式飞线，及其他用途。


2016-5-19 13:43 上传

然后这次使用的是jd40的布局，总共40个键，四排的按键数依次为12 11 11 6。此处的作法就是我所用方法的关键了，我只保证每个按键都触发而不用管它是否对应。因此，我从k230的矩阵中选择了四列，如下图所示，蓝字为k230优联主控的接口以及对应按键，红色为之后要重映射第0层大致的按键。


2016-1-5 15:22 上传

**讲到这里大概理解我做了什么吧。
小结一下：
1.简化优联飞线。
2.使用USB to USB keyboard converter从usb接收端进行按键编程。**

[ Part 2.焊接键盘 ]

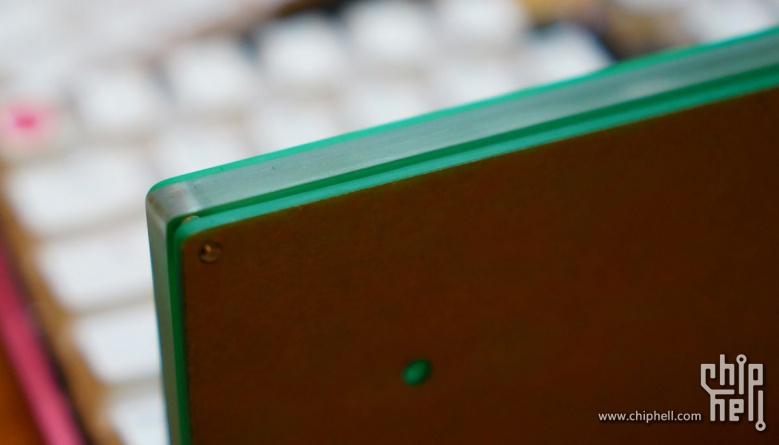

在焊接前第一步，我先把外壳的边框给打磨了，亚克力外壳的边框切割痕迹比较明显，我是略微有点不能接受的。下图是打磨前的。


2016-1-5 15:22 上传

然后是打磨后的。


2016-1-5 15:22 上传

因为没有使用PCB，所以将轴直接固定在上壳同时也是定位板上，这次使用的是茶轴，空格为青轴，啪啪啪的青轴用在空格上，用来保持打字时的节奏。


2016-1-5 15:22 上传

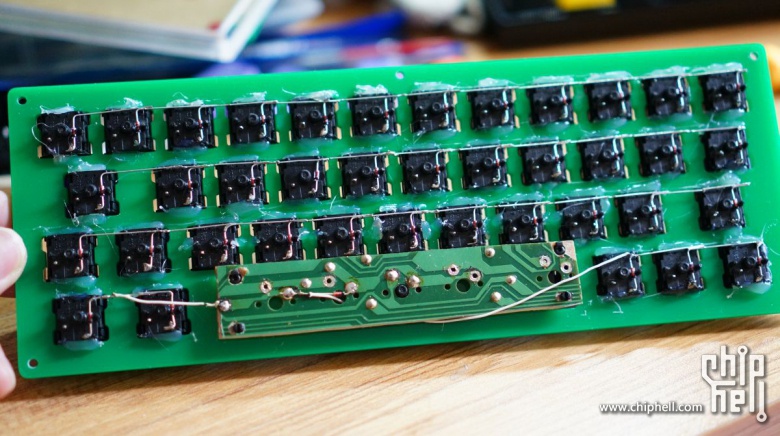

背面每个轴再用热熔胶固定一下，因为这个定位板是可开轴盖的设计，所以热熔胶固定时只固定了上下两个位置。不用担心不牢固，我已经插拔多次键帽，没有把轴拔出来过。飞线的连接方式可以参考Part 1里给出的国外玩家写的教程，这时需要注意的是二极管的方向，连接前测试好，对于k230的主控，二极管黑色端接1、2、3、4这边，红色接10、11、12、13这些。接二极管主要是为了防止按键冲突，这样做到了全键盘任意6键无冲。


2016-1-5 15:22 上传

空格键需要一组6.25x的卫星轴，我是拿一个废键盘的PCB切下一小部分，再打孔固定卫星轴的。如果是自己做外壳，还是建议使用定位板卫星轴或平衡杆。前面行线上已经二极管连好，现在接好列线，我用的OK单芯飞线，别用网线，太硬了超难用。


2016-1-5 15:23 上传

接下来，按Part 1里给出的图，将行线和列线都连接到K230的优联主控上对应的针脚，同时电池要用的线也接好。这个外壳比较薄，所以使用CR2032电池来供电，根据另外一个飞线优联小伙伴的使用情况（他是104键盘盘丝洞式飞线），几毛钱一颗的杂牌2032也坚持了2个月。这里故意将线留长了一些，万一以后哪个轴有问题时有足够的空间将主控提起来，然后换轴。


2016-1-5 15:23 上传

底部贴上防滑脚垫，前方用了两个mkc金属脚垫来让键盘使用时有一定的斜度。


2016-1-5 15:23 上传

还有底壳上开了一个小孔，正好对应在优联主控开关的位置。


2016-1-5 15:23 上传

这下键盘就组装完了，把接收器直接插电脑上试试，所有按键都是触发的，当然并没有和键盘上按键位置对应上，按键会在Part 3里再解决。


2016-1-5 15:23 上传

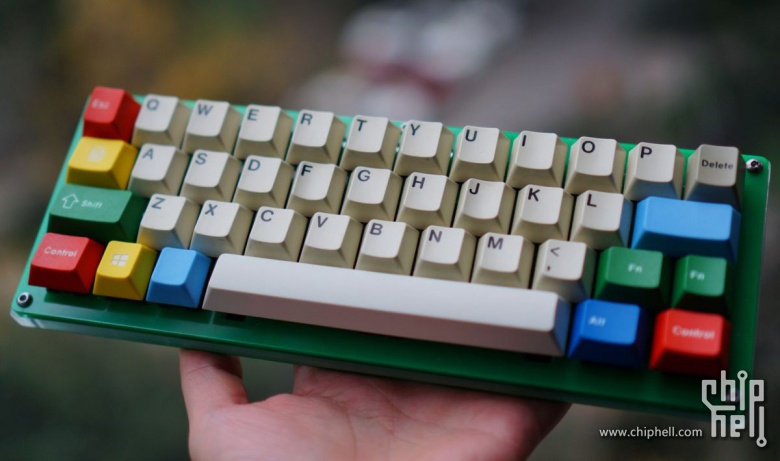

最终再装上键帽后，效果图如下。


2016-1-5 15:23 上传


2016-1-5 15:23 上传


2016-1-5 15:23 上传


2016-1-5 15:23 上传


2016-1-5 15:23 上传


2016-1-5 15:23 上传

[ Part 3.编译固件&修改布局 ]
2016.2.2更新：修改按键布局使用TKG（TMK Keymap Generator），和其他大部分国内版GH60使用方法一样。因为有小伙伴按照我的教程也自制了无线优联40键盘，同时也为了今后的使用方便，我决定为USB to USB keyboard converter添加TKG支持。现在要改布局，需要刷一个我已经编译好的支持tkg的固件，然后使用tkg进行修改，然后下载eep文件刷入USB to USB keyboard converter，完成。如何使用tkg在本节内容后半部分有写到。▼


2016-2-2 10:52 上传

目前支持了下面几个键盘布局，和gh60一样，使用tkg时会自动识别的。▼


2016-2-2 10:52 上传

-----------人工分割线，分割线以下内容历史记录，分割线以上为2016.2.2日更新--------
对于软件或硬件开发，我的经验是0，所以下面的过程只是按我的理解与方法来的，有不正规的还请程序猿大大包涵，有错误的也请指正。不会编程的照做也可以，本身并不需要多少编程知识，后面的改布局，依葫芦画瓢改就是了。

首先是搭建编译环境，我的操作系统是win10，不想安装Linux，因此在windows下首先安装cygwin。
1.安装时选择了安装Devel和Shell下的所有组件，其他基本是默认。
2.安装dfu-programmer，安装方法是按照github上给的Linux下安装的方法进行编译与安装。地址直达：https://github.com/dfu-programmer/dfu-programmer
3.安装avr8-gnu-toolchain-installer-3.5.0.84-win32.any.x86，这是从官方下载的，下载完解压后，复制到cygwin文件夹里。
4.尝试编译USB to USB keyboard converter使用的固件，这个在Part 1里给出的github以及geekhack的网址里都有介绍，如下：
Build firmware
--------------
$ git clone git://github.com/tmk/tmk_keyboard.git
$ cd tmk_keyboard
$ git submodule init
$ git submodule update
$ cd converter/usb_usb
$ make
如果编译不成功，根据错误提示补全cygwin的组件。
5.将生成的hex刷入，win下使用的arduloader来刷的，这个win下刷hex的工具足够的傻瓜和简单。


2016-1-5 15:23 上传

以上步骤完成，测试USB to USB keyboard converter是正常使用的，那就ok。下面才开始编译适用于本贴DIY的无线40用的固件。

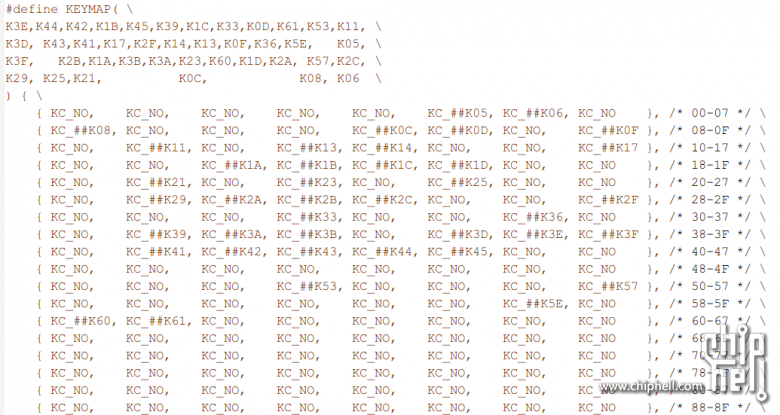

用记事本打开tmk_keyboard\converter\usb_usb\keymap_common.h看看，会看到如下：


2016-1-5 15:23 上传

这个排列看上去挺眼熟的，对吧。它就是一个标准104键的按键布局，为了后面更加方便进行修改，把这个布局改成40了。根据上面图片提供的按键值，40的话就应该如下图所示。


2016-1-5 15:23 上传

再依照上图修改keymap_common.h文件，得到如下结果。


2016-1-5 15:23 上传

接下来就是利用kle(Keyboard Layout Editor)和tkg来生成按键布局的源码了，这方面可以看看我写过的一个教程：PDF的百度网盘地址。

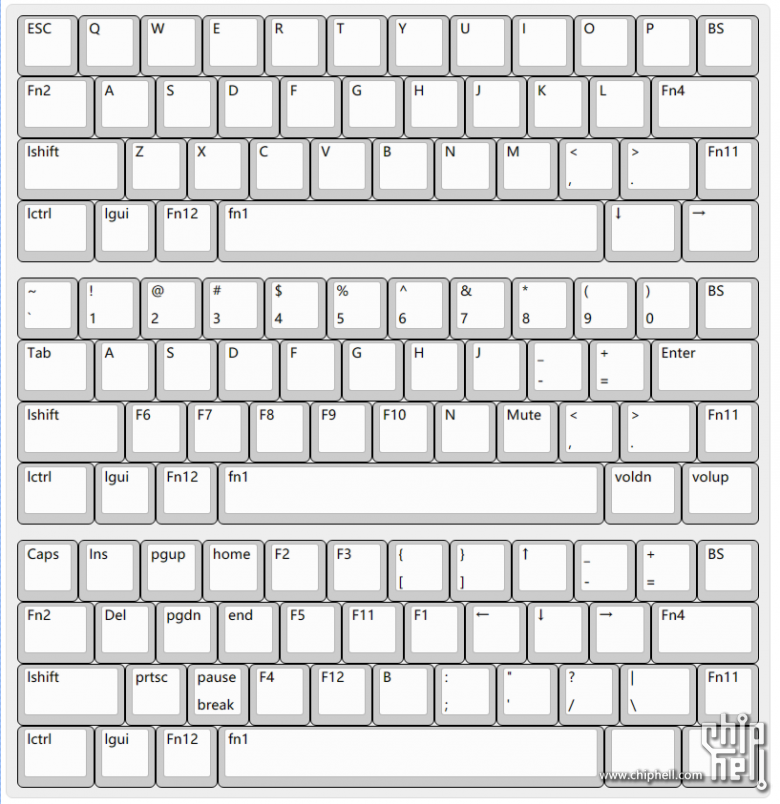

我用的是三层布局，按键如下：


2016-1-5 15:23 上传

因为是jd40布局，而amj40也是这个布局，所以tkg里直接选amj40。然后将raw data复制过去，再设置好各个fn的功能。之后点击“下载.c文件“。


2016-1-5 15:23 上传

将下载回来的.c文件重命名一下，比如我改为了keymap_yang.c，再移到tmk_keyboard\converter\usb_usb\目录。这个文件目前是不能直接使用的，还需要做一些修改。对照一个该目录下的其他几个keymap*.c就会知道怎么改了。大致如下，红框内的内容删除，蓝框内的稍微修改一下。


2016-1-5 15:23 上传

最终的结果就是下图这样的。


2016-1-5 15:23 上传

现在可以开始编译了，因为我先前重命名了为keymap_yang.c，所以编译的时候使用命令为
make KEYMAP=yang
编译成功后得到usb_usb.hex，刷入USB to USB keyboard converter，一切工作正常。
上面通过kle及tkg来完成，当然也可以直接编辑keymap*.c这个文件，多对照看看就知道它是怎么样的格式以及各个按键的写法了，只是我觉得kle看起来更直观一些。

小结：可以说USB to USB keyboard converter是本文的关键，只要自己会搭建环境编译固件了，那么就不存在难度了。

[ Part 4.总结 ]
本来只是想分享一下这次制作的无线优联40键盘的，结果写得较多就干脆写成教程了。
USB to USB keyboard converter是个好东西，事实上除了用来飞线40外，像60键盘也可以通过此方法来飞线成无线键盘，并且支持编程。甚至是想给普通的无线键盘或者usb键盘使用tmk固件功能，也可以通过它来实现。
虽然说自己没有能力去开发一个无线键盘主控，但是，利用本文的方法还是制作出了自己想要的键盘，我还是很满意的。而且，这个键盘非常非常好用，毕竟优联本身已经是一个相当优秀的无线方案了。

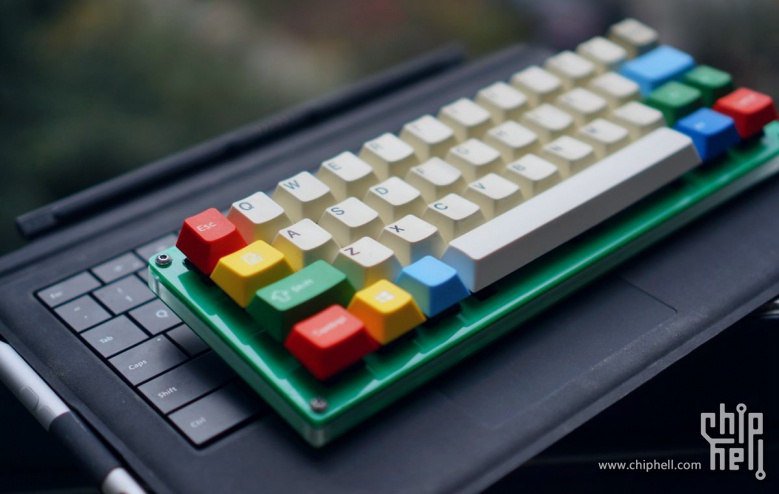

最终成果是，一把日用主力40%无线机械键盘，重量270g，轻于Surface Pro 3的超薄原装键盘套（约300g）。
下一把的打算是：外壳也自己订做，上下两层改用碳纤维，中间夹心夹还是亚克力，但是键盘四周的边框会收窄到几近无边程度。同时，厚度会再稍微缩减一点，布局会修改一下，采用双空格。
