用尽量低的成本 组一把3D打印外壳的MINILA配列机械键盘

MINILA 可以说是 FILCO 的一个特色配列，3x 短空格的配列让很多发烧友又爱又恨，而且短退格我个人也是很不习惯（当然这一点是见仁见智）。因为我个人的不习惯，所以也没打算购入 FILCO 的原版 minila，但是作为一个键盘玩家，MINILA 配列还是要有一把傍身的，考虑到客制化的成本和 MINILA 原价也差不了多少了，垃圾佬的灵魂又燃烧起来了

于是我选择了用尽量底的成本组一把 MINILA 配列的 60% 键盘，当然也没必要收垃圾板子用拆机轴什么的，如果把成本压倒最低，某鱼捡漏加拆垃圾绝对能做到 200 以内，我这次组的都尽量用了全新的配件，但 MINILA 的键帽实属特殊，为了压成本用了键帽厂商的垃圾包素材凑了一套无刻。

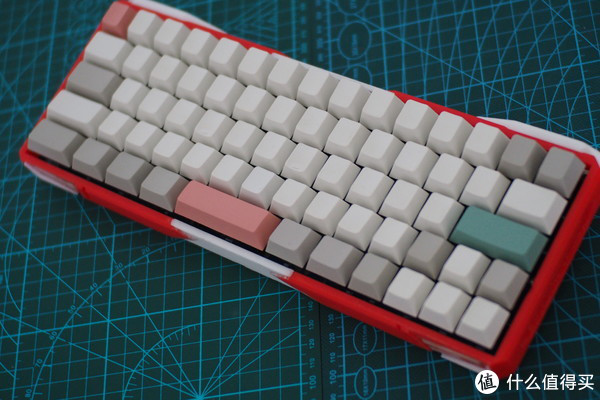

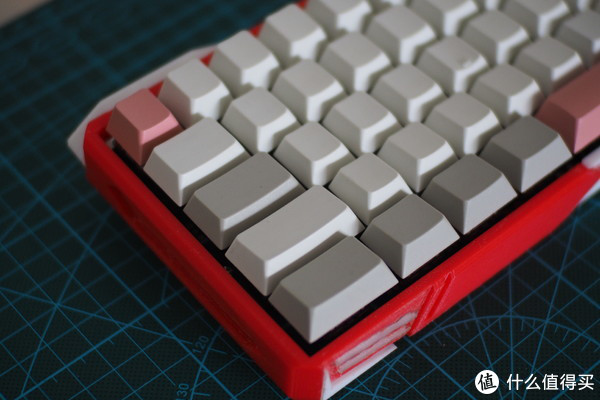

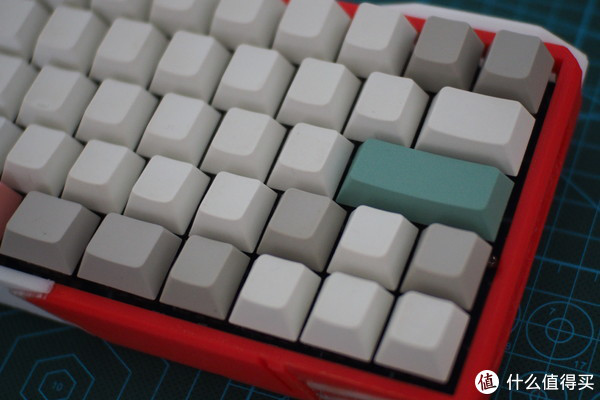

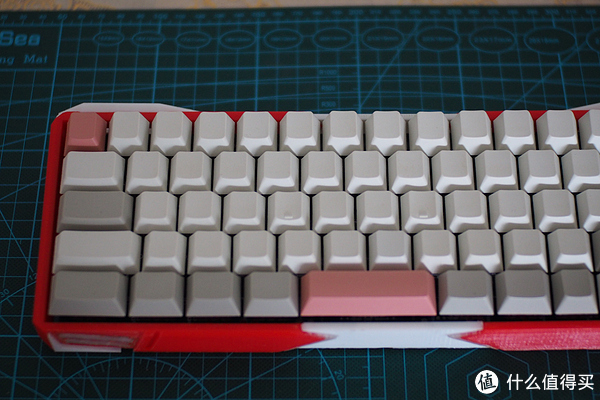

键帽垃圾包这种东西成本很难估算，三五十块能买一公斤的素材，但能不能成套全看脸，如果买的有刻垃圾包，十来斤都不成套很常见，无刻键帽成套会相对容易，比如我这次的 MINILA 键帽还凑出了 9009 配色，但是乳白色键帽是前年的垃圾包里翻出来的，红色绿色是今年早些时候无铭给 akko 做 9009 时的垃圾包素材，总之凑这一套成本不高，但战线拉得很长，不是随时随地都能成。

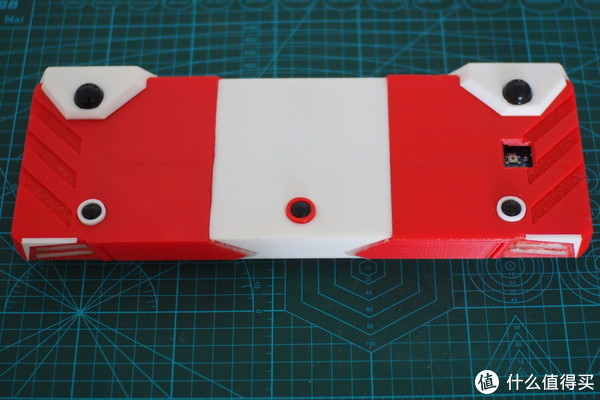

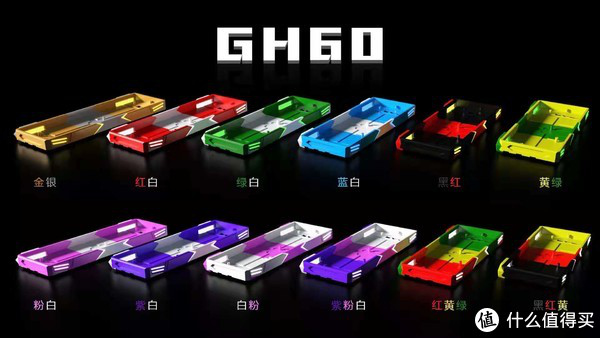

再说说这个 3D 打印的外壳，很遗憾不是我自己打的，也不是我自己建模的，而是某鱼有个大佬在做，散件六七十块，装好的一百三，当时我觉得自己动手能力还行，选择了散件买回来，到手之后才感觉完犊子了要翻车

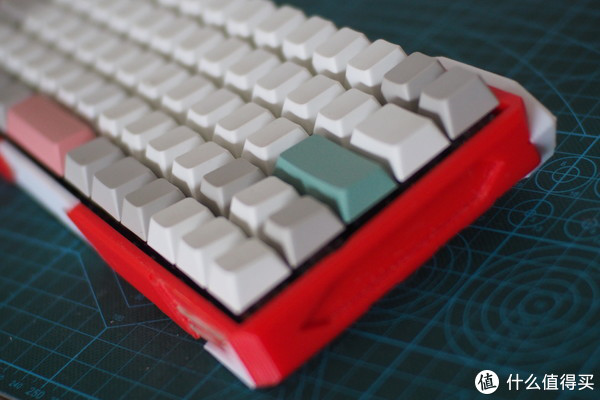

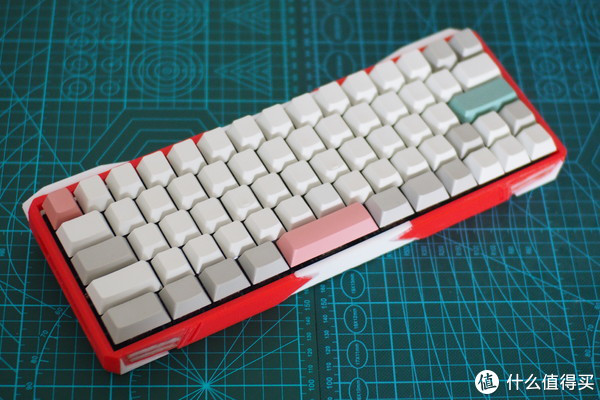

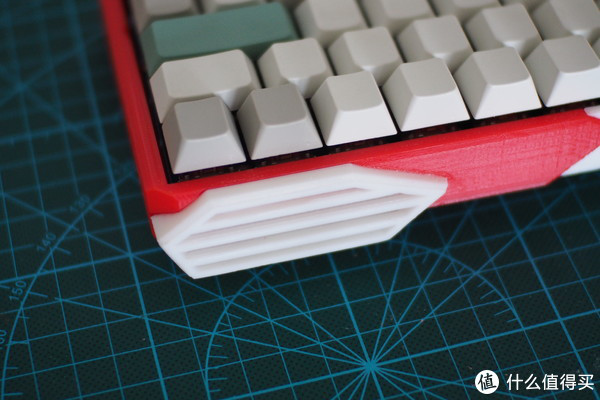

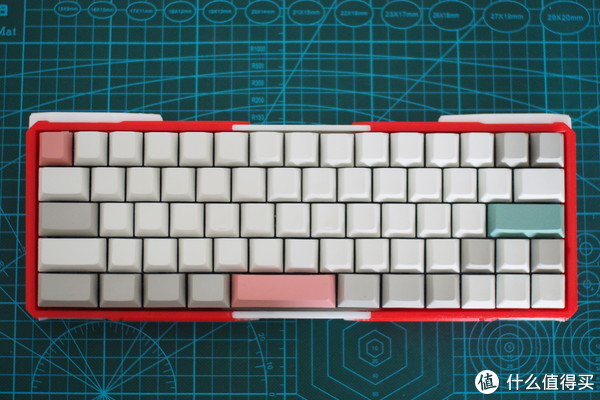

3D 打印的素材还是挺硬的，抠外壳上的凹槽之类的东西硬是刻坏了我一把刻刀的刀刃（个人操作原因），而外壳也不像想象中一样能拼接起来，全部得用胶水粘（当然无胶水安装也需要更高精度的 3D 打印，这个成本是不可能的）。整个过程因为是几个月前做的，当时没有记录，今天只能放一下成果图。

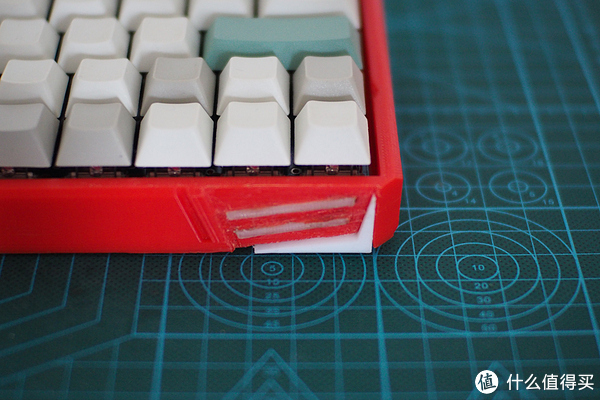

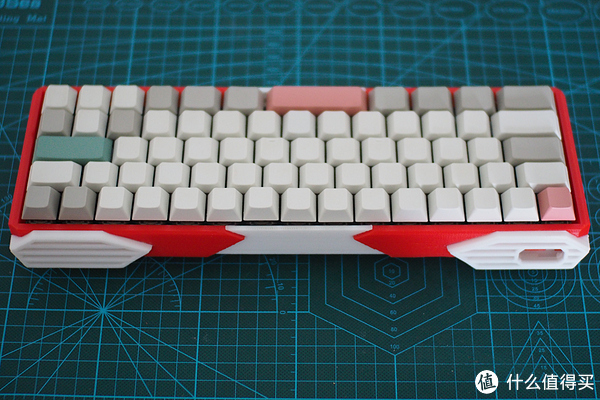

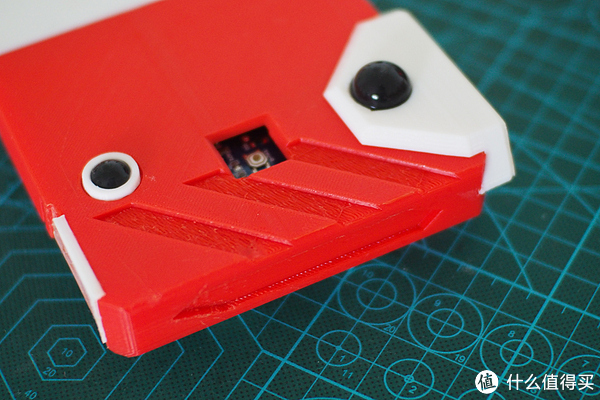

外壳翻车还不止不好组装，因为大佬的设计考虑到透光，所以正面有四道透光条，然而当时我实在是刻不通，脑子一抽选择了用烙铁烫穿，结果造成了大翻车，整个正面都没法看了

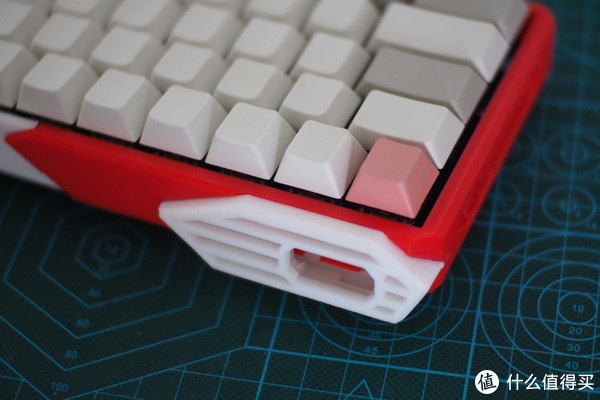

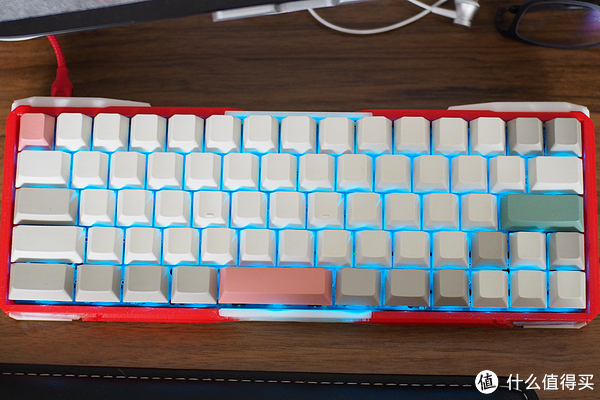

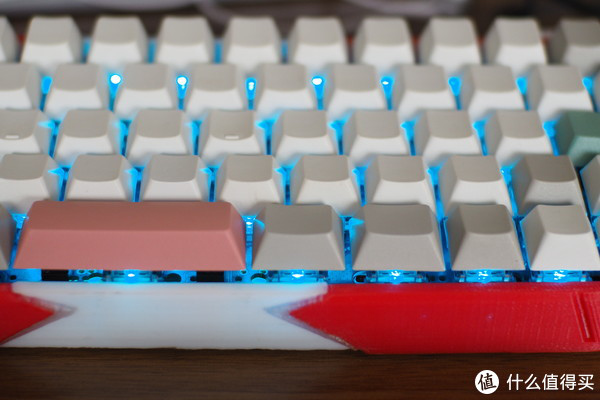

而且这个透光设计也没有预计的效果好，pcb 只有底灯的情况基本是透不出光来，前后的匀光板匀光条都形同虚设，想要有好的透光效果，需要自己加装灯条，懒了一下，又考虑到灯条的成本我也没加……

所以没光的话这个大瑕疵平时可以用手托挡一挡，也勉强可以接受。

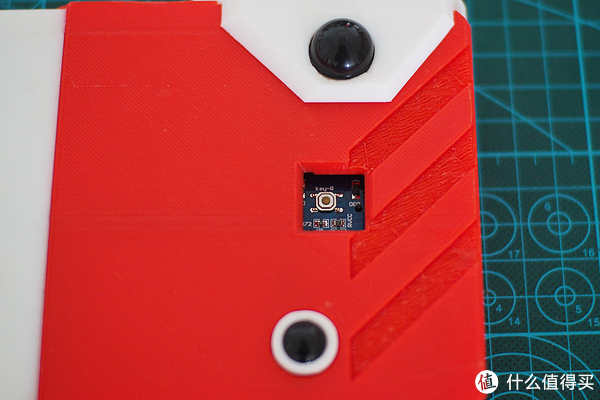

板子细节我懒得全拆开了，正常白色的板子是 b-face 方案，然而我这次买到的蓝色板子是 QMK 方案，整个刷配列的过程要比 b 板麻烦很多，不过幸亏老板的群里有现成的 MINILA 配列的 json，具体过程一句两句也说不清楚，弄完这一套也是真的佩服开发这些的极客大佬们

空格卫星轴大概是整把键盘最骚的操作了，为了省那一根钢丝钱（也是不太好买到价钱合适的），这个 3x 空格的卫星轴钢丝是我用垃圾键盘的 6.25x 钢丝自己弯的……本以为效果会不太好，已经做好了重新单买的打算，然而润滑之后的效果还不错，也是很意外了

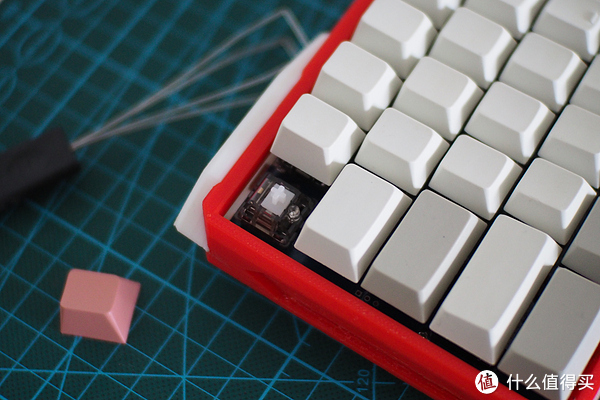

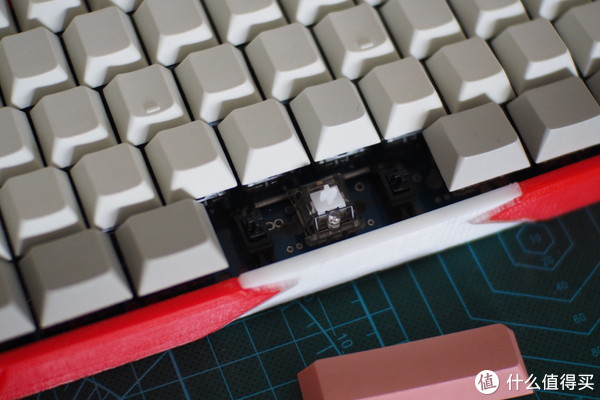

轴体方面因为 MINILA 配列的定位板没有很合适的，大部分再收的是全兼容那种，最底下一行是贯通的那种，固定效果也一般般，有加上这个底壳翻车，我选择了无钢的方案，用的五脚轴。这次是刚巧赶上赤瞳的奥利奥轴团购到货了，用的就是 67 颗五脚的奥利奥轴。

奥利奥轴的轴心是白色，轴盖和底盖都是透明黑色，颜值很 OK，手感是类 Holy   Panda 轴的，反馈有力，回弹压力适中，长时间输入也不会很累。

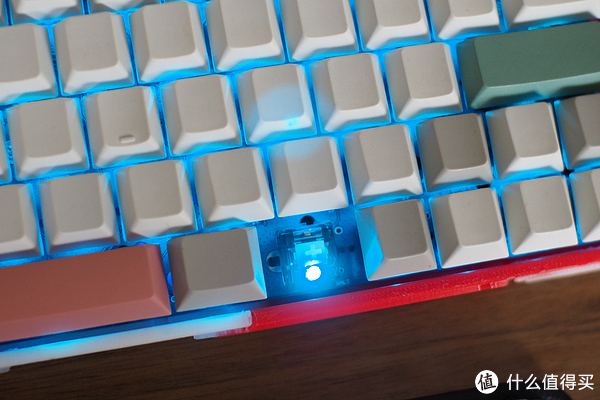

装灯珠也能加强轴体的固定，因为板子是全配列兼容，会有部分轴安装略松，加上灯珠会更稳定。

总结

最后计算下成本

3D 打印外壳￥88 包邮

gh60 pcb￥109 包邮

卫星轴成本基本可忽略，市场价约￥15，灯珠￥5

奥利奥轴 70 颗  ￥160

键帽成本约￥70

最终成本约￥450，如果使用普通五脚轴及无底灯的 pcb，整体成本能压倒 300 左右。

300 块的客制化 MINILA，完全 OK
