本教程主要针对新手,讲的是焊武帝一代中的需要注意的点。当然有错误和不足的地方欢迎大家指正和补充。
所需材料:撬棍或者水果刀等适合翘的工具
所需工作:本款外壳摒弃了螺丝,采用了全卡扣设计,很好的展示了工业之美。所以用手是不可能打开的。我是使用水果刀撬开。此处推荐使用撬棍,没有撬棍就使用别的坚硬并且可以插入到键盘缝隙的工具。往键盘外侧慢慢撬直到听到撬开的咔擦声音,然后顺着键盘外侧往下一直撬直到两侧所有卡扣都被撬开,最后取下外壳。注意对它温柔点,不要大力出奇迹,慢慢加大力气直到翘开。

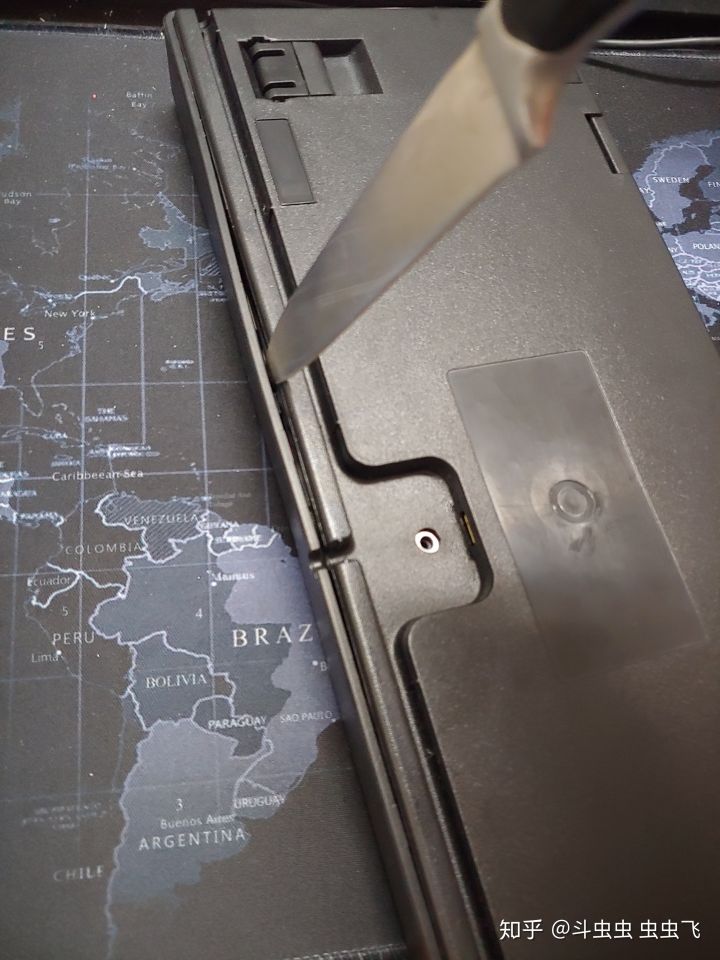

用水果刀打开焊武帝一代
2. PCB焊点检查
所需材料:手电筒、烙铁或者美工刀等适合断开短路焊点的工具
所需工作:焊武帝一代主控、Type-c的PCB为人工焊接,因为光头赶时间,存在部分PCB焊接短路情况。所以拆开键盘后首先应对主控、Type-c的焊接位置做检查。步骤如下:(1)打开手机手电筒,对所有焊点进行查看,确认是否存在短路情况。(2)如果存在短路情况就用烙铁、美工刀等工具把短路的地方弄开,使两个焊点不接触,推荐使用烙铁。排除短路的情况后就可以进入下一步的通电测试了。注意:这是针对新手而言,有条件的建议使用万用表测通断。

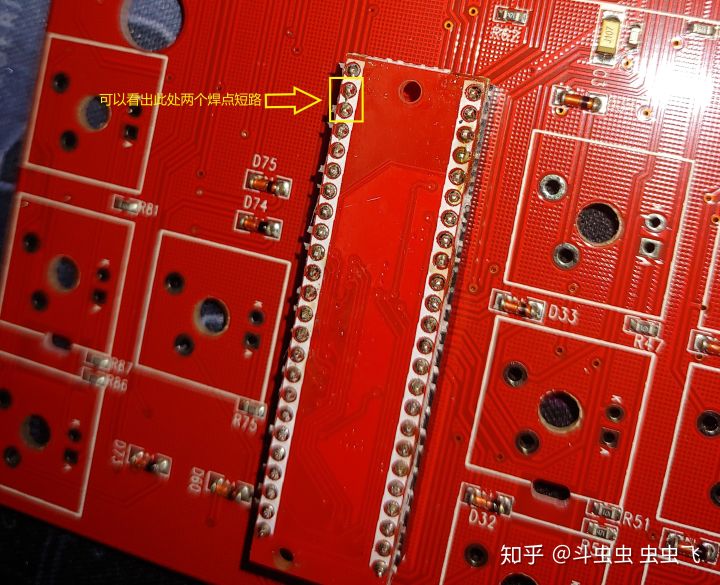

短路位置示例,可以放大查看
3. 通电测试
所需材料:镊子1个,type-c数据线1根,键盘按键检测软件1个。
所需工作:(1)先将Type-c板与键盘PCB通过端子连接起来,再把Type-c数据线插入到Type-c板,注意此时的PCB没有保护的外壳,为了避免短路烧板子等情况,不要让PCB和金属、液体等导电的东西接触。(2)将Type-c数据线插入到电脑,并打开键盘按键检测软件进行检测。插入时电脑会叫一声表示有新的设备插入,电脑叫一声表示这个设备被电脑成功识别了,若没有识别先检查线缆的连接情况再插入到电脑看是否识别。(3)用镊子接触PCB安装轴位置处的触点对所有的键位依次进行检测。观察电脑键盘检测软件是否识别到每个键位。确保没有不识别,串键等故障就可以进行组装了。注意组装之前断开键盘和电脑的连接,不要带电安装。

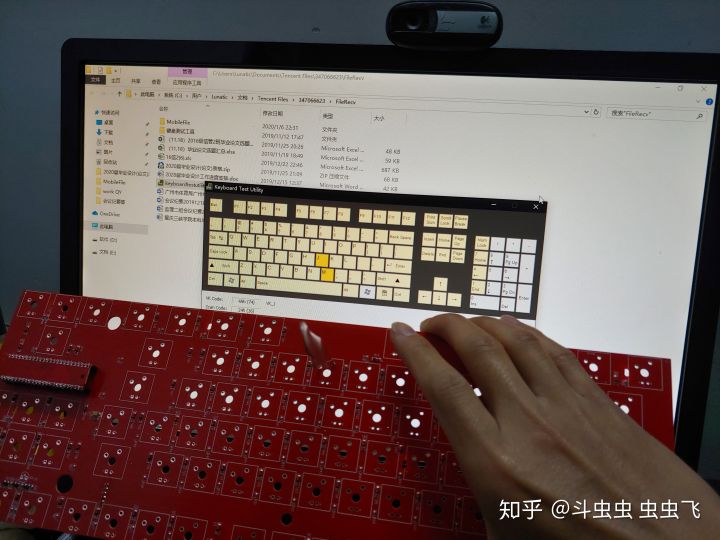

图片中J和M存在串键,测试用镊子短接从图片中也可以看到

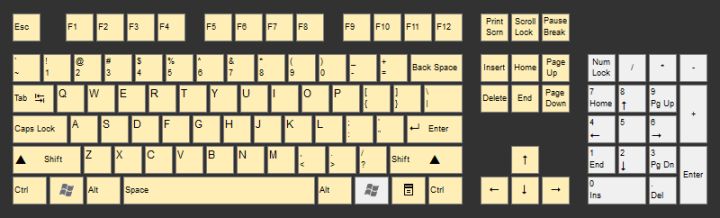

按键全触发测试(右边win键本来就不触发)
4. 安装定位板
所需材料:87键卫星轴一套
所需工作:测试完毕之后安装卫星轴,再将定位板和PCB固定到一起。

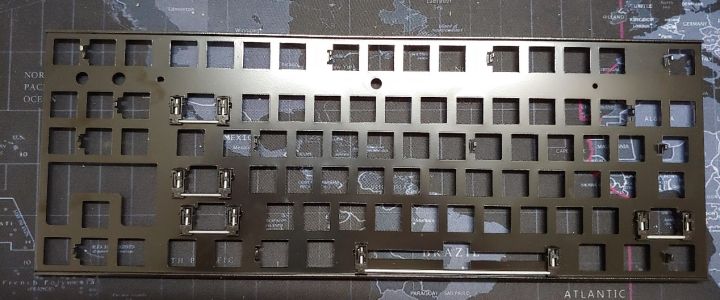

卫星轴的安装

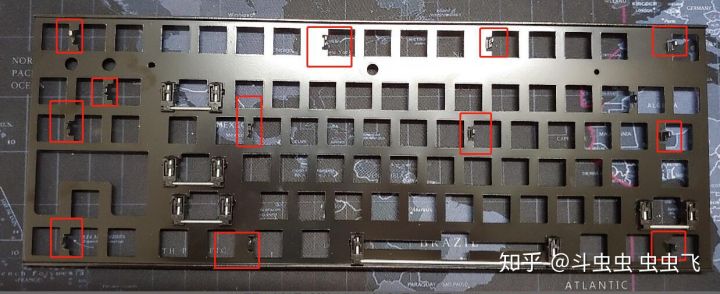

红框位置倒钩用来锁PCB板

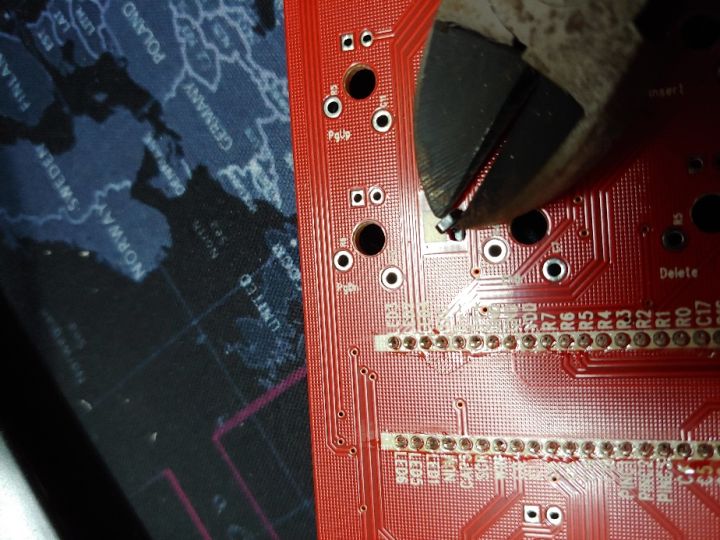

旋转图示倒钩部分固定PCB和定位板(手中没有平头钳就用了剪线钳)
5. 装轴焊接
所需材料:轴体87个,烙铁1个、焊锡若干
所需工作:装轴焊接的工作不明白的请百度,这里就不解释了。焊接之后对所有的焊点进行检查,确保没有虚焊、漏焊问题。再插上数据线连接电脑,用键盘检测软件检测所有的轴体按下之后是否都可以触发。不触发就先看看是否焊接到位,再用镊子短接看该位置是不是触发,镊子短接触发说明为轴的问题。这时候测试不触发、多次触发等一般为轴体问题,更换轴体就可以解决。这一步后就可以进入到安装外壳阶段。
6. 安装外壳阶段
所需材料:电工胶布1小块
所需工作:安装外壳阶段注意Type-c板需要用电工胶布做绝缘处理,避免出现烧板子、串键等意外情况。

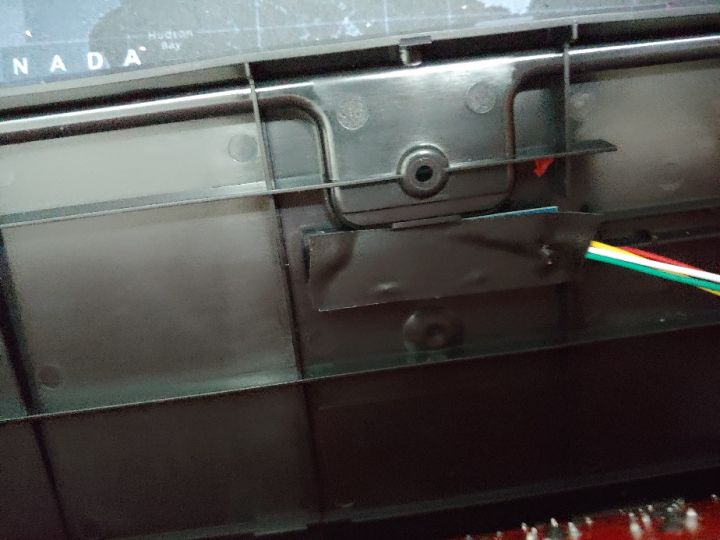

用电工胶布进行绝缘处理
7. 指示灯的处理
所需材料:合适的贴纸1小块
所需工作:指示灯位置的灯光会很刺眼,可以在上面贴一层贴纸进行处理。处理完后,发现下面有漏光,于是贴一层电工胶布处理。

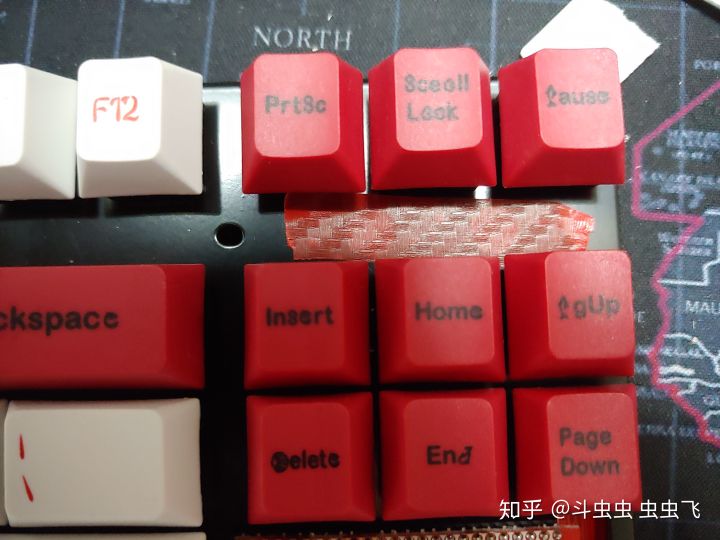

贴一张贴纸,让指示灯灯光不刺眼

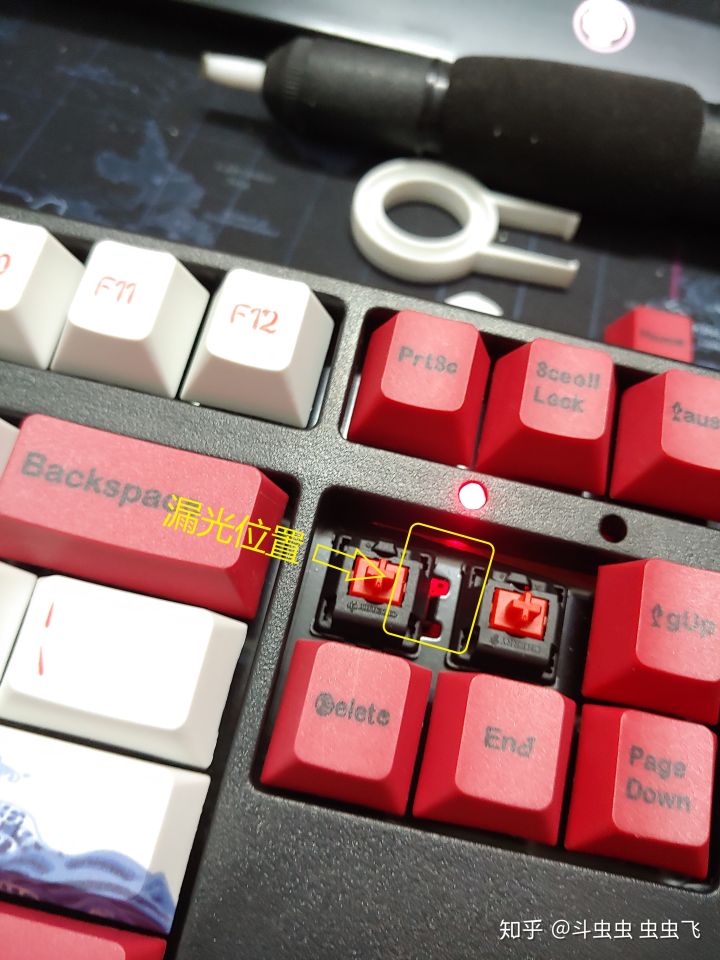

图示漏光位置

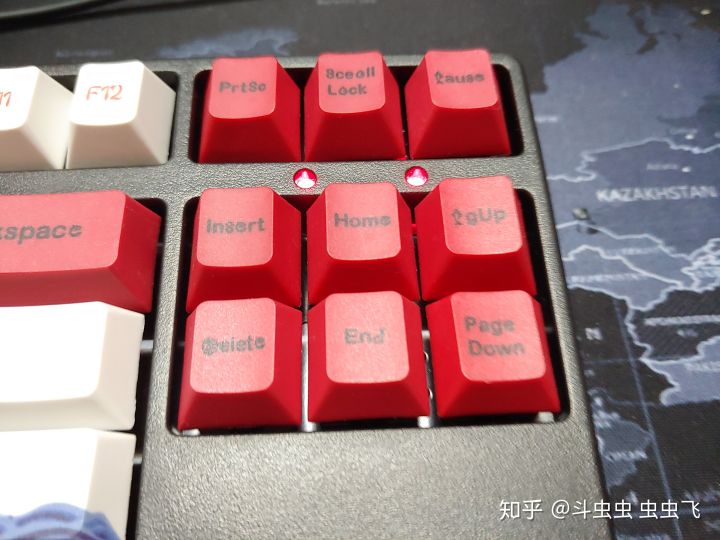

贴了电工胶布之后,解决了漏光
8. 完成之后的键盘

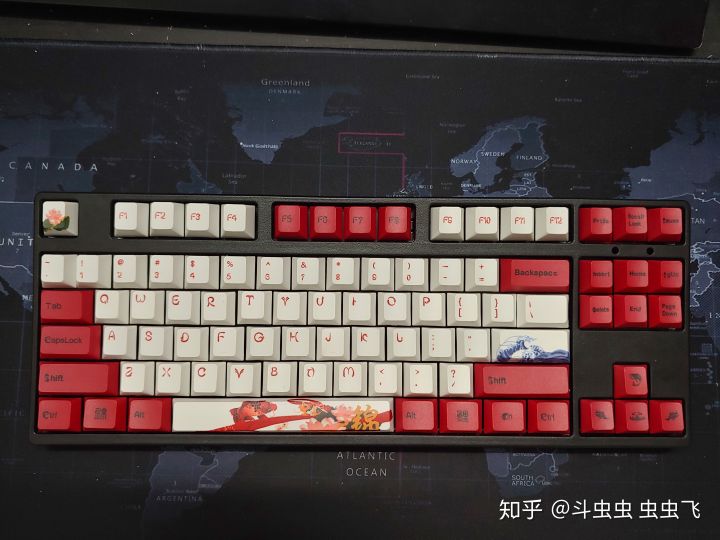

键盘正面图片

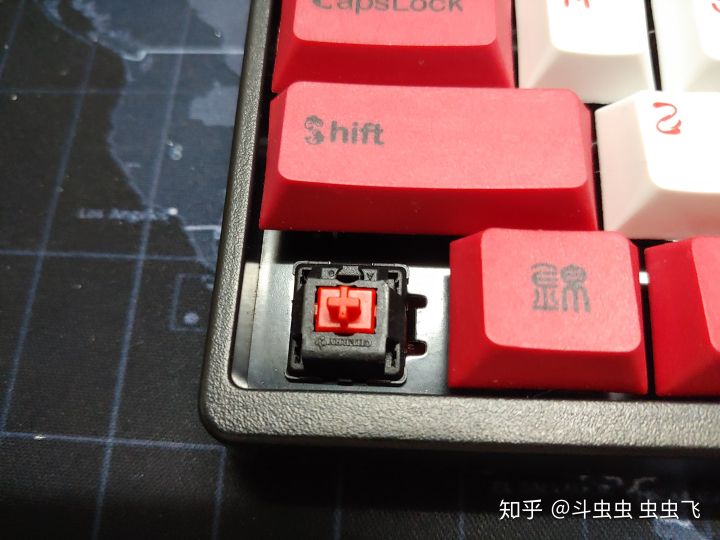

内部轴体

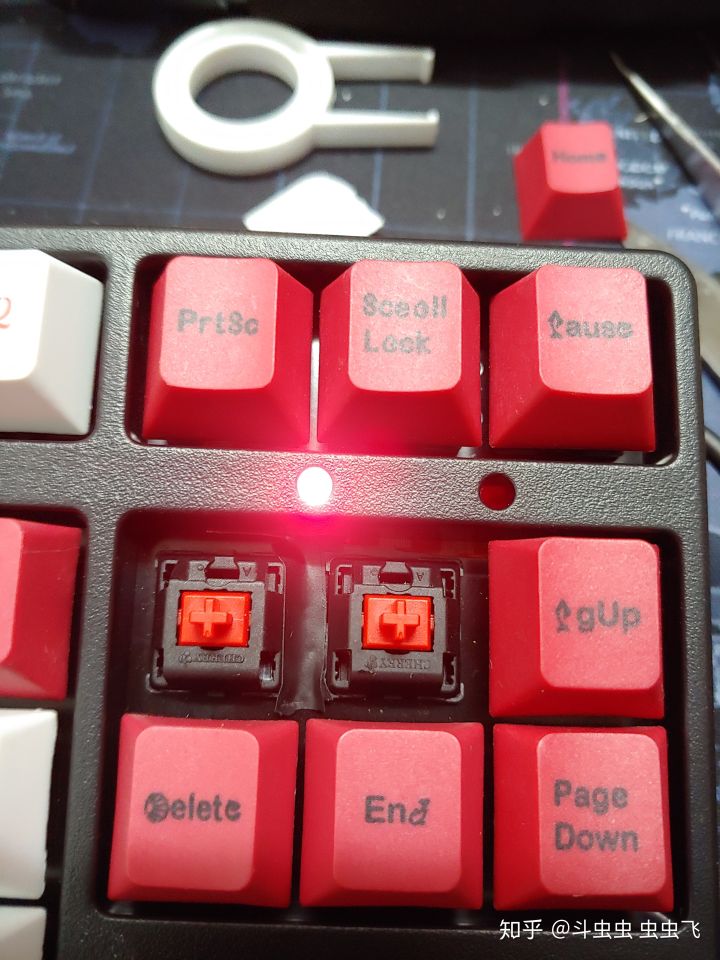

灯光位置
50元仅为键盘,包含外壳、定位钢板、PCB板、Type-c小板。不包括键帽、轴体。时间仓促,加上作者的水平所限,文章中的所包含的并不到位,不懂的可以在评论区进行提问。
以下为分割线
根据群友补充:汉武帝加灯后,win键正常情况下是灭掉的,作为锁win的指示,fn+win键可以关掉win键,此时win灯才亮!玩游戏误按就不会跳出游戏了!
本次所用的焊武帝键盘和锦鲤键帽来自淘宝海派数码电竞馆。
