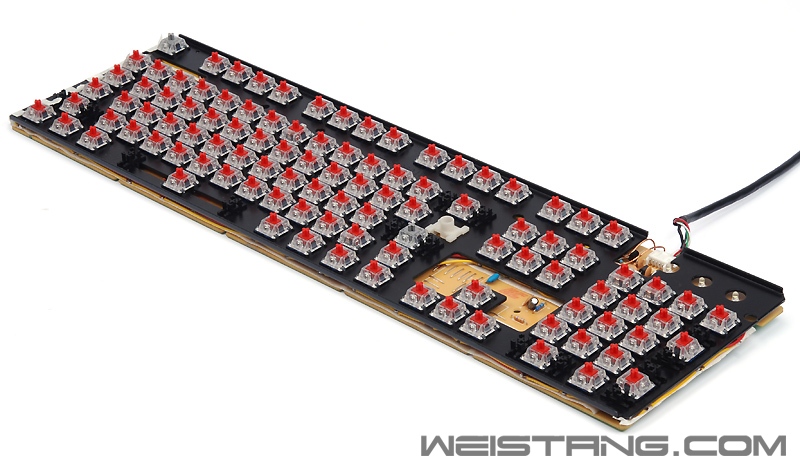

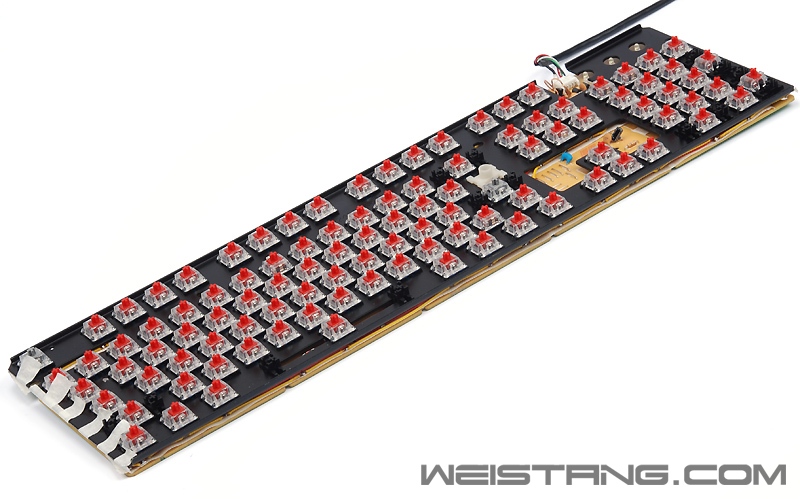

焊轴
焊接前要上一次电，确定焊轴前所有led和走线都没有问题。 上pcb焊轴的时候要注意的是pcb先要对好所有的轴，一定要将孔位对好，然后慢慢按下去，确定所有轴的引脚都能透过孔位。接下来把电表用二极管测试档掐在二极管引电的两条铜漆包线上，确定在按压pcb和接下来焊轴的过程中不能出现内部的二极管短路。一切都没问题后就可以焊轴了，这个过程也需要注意，需要先用手按住，然后用站了焊锡的烙铁先点焊几个关键位置的焊点，这样可以保证PCB被牢牢地钳住，焊接的时候就会方便许多了。

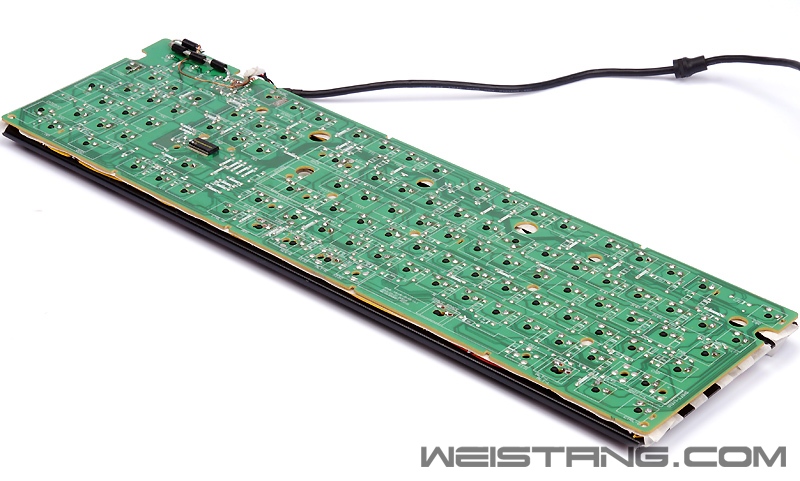

上PCB
上PCB

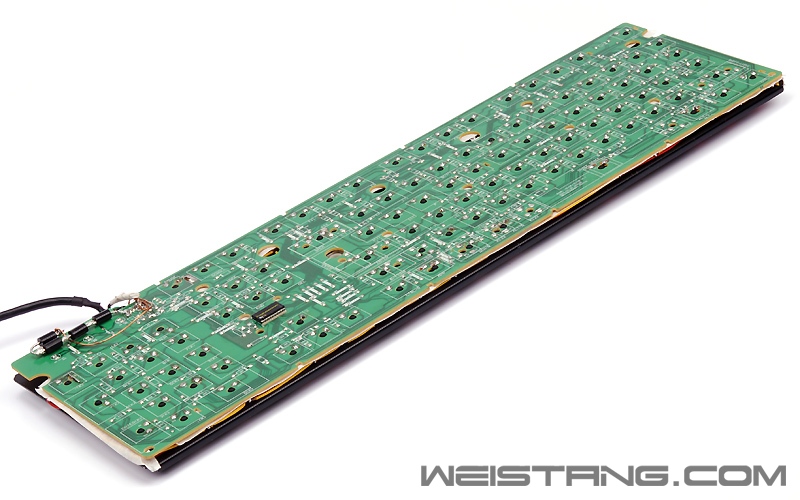

PCB背面
PCB背面
dc - dc引电部分我用的是四个1N5408整流二极管串联，实际上这并不是很好的方案，其余的方案还包括直接用dc - dc稳压模块，或者再串电阻达到更好的电压输出。要追求橙色LED更好的亮度的话其实应该用三个1N5408+1个肖特基SR360来做输出，这样差不多到led两端有2.1v电压，刚好可以实现橙色二极管的最高亮度，而我这种方案二极管两端电压基本在1.88v附近，亮度略低，不过寿命会更长一些。

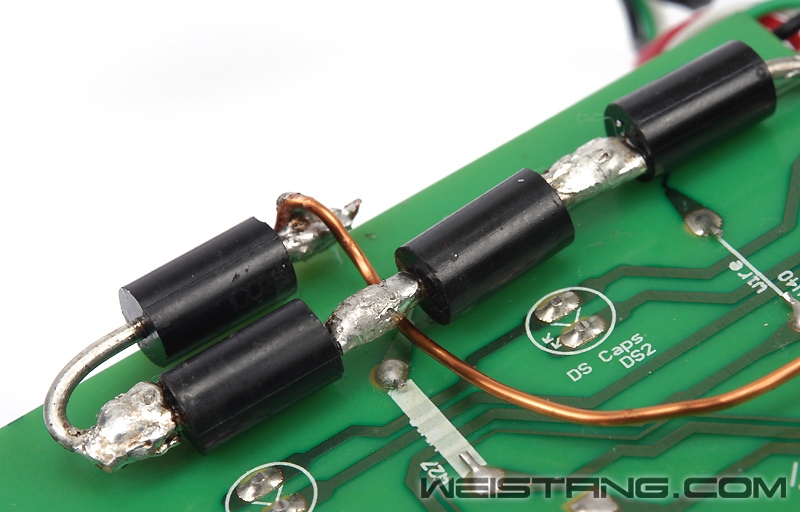

二极管正向压降电路
焊轴过程因为手头没有好的焊锡，只有0.1mm的含铅焊锡，熔点略高，同时焊点也不是很光亮，这里焊轴的过程推荐大家用不含铅低熔点的0.8mm线径的焊锡，当然如果有含银的焊锡就更棒了。
焊点
